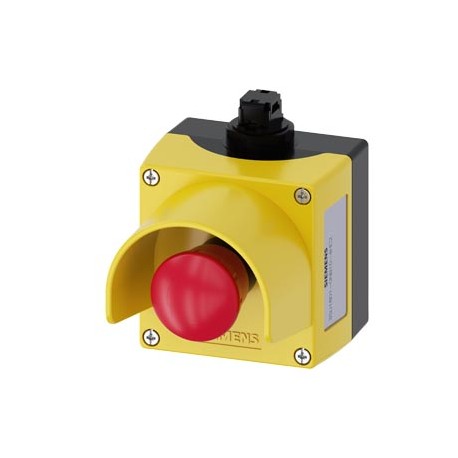

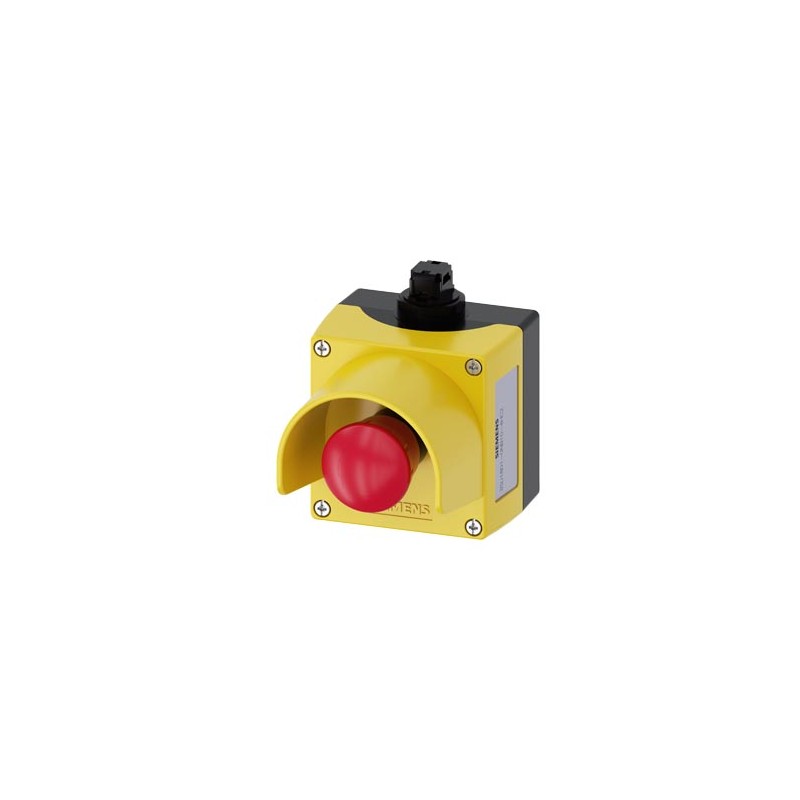

3SU1801-0NB10-4HC2 SIEMENS AS-Interface-Gehäuse für Befehlsgeräte 22 mm, rund, Gehäusematerial Kunststoff, G.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SU1801-0NB10-4HC2 SIEMENS AS-Interface-Gehäuse für Befehlsgeräte 22 mm, rund, Gehäusematerial Kunststoff, G..

3SU1801-0NB10-4HC2

SIEMENS

AS-Interface-Gehäuse für Befehlsgeräte 22 mm, rund, Gehäusematerial Kunststoff, Gehäuseoberteil gelb, mit Schutzkragen, 1 Befehlsstelle Kunststoff, A=NOT-HALT-Pilzdrucktaster rot, 40 mm, drehentriegelt, 1Ö, 1Ö, Federzuganschluss, Bodenbefestigung, Durchdringungstechnik oben

AS-Interface Box für Steuergeräte 22 mm, rund, Kunststoffbox, Oberseite der Box in gelb, mit Schutzkragen, 1 Kunststoffkontrollpunkt, A = roter Not-Aus-Pilzknopf 40 mm, Drehverriegelung, 1NC, 1NC, Federklemmen, Sockelbefestigung, Anschluss durch Bohren der Isolierung oben

Mehr Infos


Niederspannungsschaltgeräte > Befehls- und Meldegeräte-Kombination im Gehäuse

KONTROLLE UND SCHÜTZE > Befehls und Meldegeräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $284.68
Stückpreis: $284.68
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

AS-Interface-Gehäuse für Befehlsgeräte 22 mm, rund, Gehäusematerial Kunststoff, Gehäuseoberteil gelb, mit Schutzkragen, 1 Befehlsstelle Kunststoff, A=NOT-HALT-Pilzdrucktaster rot, 40 mm, drehentriegelt, 1Ö, 1Ö, Federzuganschluss, Bodenbefestigung, Durchdringungstechnik oben
Produkt-MarkennameSIRIUS ACT
Produkt-BezeichnungGehäuse
Produkttyp-Bezeichnung3SU1
Bestückung des Befehls- und MeldegerätsA = NOT-HALT-Pilzdrucktaster, 40 mm, mit zwangsläufiger Verrastung nach ISO 13850 und Drehentriegelung
Hersteller-Artikelnummer
● des mitgelieferten KontaktmodulsA1 = 3SU1400-2AA10-3CA0, A2 = 3SU1400-2AA10-3CA0
● des mitgelieferten Kontaktmoduls an der Befehlsstelle A 13SU1400-2AA10-3CA0
● des mitgelieferten Kontaktmoduls an der Befehlsstelle A 23SU1400-2AA10-3CA0
● des mitgelieferten KommunikationsmodulsAB = 3SU1400-2EA10-6AA0
● des mitgelieferten HaltersA = 3SU1500-0AA10-0AA0
● des mitgelieferten Halters an der Befehlsstelle A3SU1500-0AA10-0AA0
● des mitgelieferten BetätigersA = 3SU1000-1HB20-0AA0
● des mitgelieferten Betätigers an der Befehlsstelle A3SU1000-1HB20-0AA0
● des mitgelieferten Leergehäuses3SU1801-0AA00-0AC2
Gehäuse
Ausführung des Gehäusesmit Schutzkragen
Form der Gehäusefrontquadratisch
Material des GehäusesKunststoff
Anzahl der Befehlsstellen1
Produktbestandteil
● NOT-HALT-GerätJa
● SchutzkragenNein
Farbe des Gehäuseoberteilsgelb
Lieferzustand
● als BausatzNein
● vorverdrahtet auf KlemmleisteNein
Befestigungsart des Gehäusessenkrecht
Betätigungselement
Ausführung des BetätigungselementsNOT-HALT Pilzdrucktaster
Eignung zur Verwendung NOT-AUS-SchalterJa
Produktausstattung SchaltsperreNein
Produkterweiterung optional LeuchtmittelNein
Farbe des Betätigungselementsrot
Material des BetätigungselementsKunststoff
Form des Betätigungselementsrund
Anzahl der Kontaktmodule2
Art der EntriegelungA = Dreh-Entriegelung
Frontring
Produktbestandteil FrontringNein
Ausführung des FrontringsStandard
Halter
Material des HaltersKunststoff
Anzeige
Anzahl der LED Module0
Allgemeine technische Daten
Produktfunktion
● ZwangsöffnungJa
● NOT-AUS-FunktionJa
● NOT-HALT-FunktionJa
Schutzart IPIP66, IP67, IP69(IP69K)
Schutzart NEMA1, 2, 3, 3R, 4, 4X, 12K, 13
Schockfestigkeit
● gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schwingfestigkeit
● gemäß IEC 60068-2-610 ... 500 Hz: 5g
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Referenzkennzeichen gemäß IEC 81346-2:2009S
Dauerstrom des Leitungsschutzschalters C-Charakteristik10 A; für einen Kurzschlussstrom kleiner 400 A
Dauerstrom des DIAZED-Sicherungseinsatzes flink10 A
Dauerstrom des DIAZED-Sicherungseinsatzes gG10 A
RoHS-Richtlinie (Datum)10/01/2014
Betriebsspannung
● bei AC
— bei 50 Hz Bemessungswert5 ... 500 V
— bei 60 Hz Bemessungswert5 ... 500 V
● bei DC Bemessungswert5 ... 500 V
Ausführung der KabeleinführungAdapter ASI Profilleitung (Durchdringungstechnik) M20 Kabeleinführung
Kommunikation/ Protokoll
Ausführung der Schnittstelle für KommunikationAS-i
Hilfsstromkreis
Ausführung des Kontakts der HilfskontakteSilberlegierung
Anzahl der Öffner für Hilfskontakte2
Anzahl der Schließer für Hilfskontakte0
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses der Module und ZubehörFederzuganschluss
Ausführung des elektrischen Anschlusses am GehäuseAdapter ASI Profilleitung (Durchdringungstechnik)
Anzugsdrehmoment der Schrauben im Halter1 ... 1,2 N·m
Anzugsdrehmoment der Befestigungsschrauben im Gehäusedeckel1,5 ... 1,7 N·m
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +70 °C
● während Lagerung-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt für alle Geräte hinter der Fronttafel)
Einbau/ Befestigung/ Abmessungen
Befestigungsart der Module und ZubehörBodenbefestigung
Höhe105,4 mm
Breite85 mm
Tiefe112,5 mm
Form der Einbauöffnungrund
Zubehör
Anzahl der Bezeichnungsschilder1
Kennzeichnung des Bezeichnungsschilds für BefehlsgeräteA = I
Anzahl der Einlegeschilder0
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärung

CSA

CCC

Bestätigungen

UL

EAC

EG/EU-Konformitätsbescheinigung

KonformitätserklärungPrüfbescheinigungenSonstige

UK-Konformitätserklärung

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:22.01.2022
Datum:
02.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3SU1801-0NB10-4HC2
ArtikelbeschreibungAS-Interface-Gehäuse für Befehlsgeräte 22 mm, rund, Gehäusematerial Kunststoff, Gehäuseoberteil gelb, mit Schutzkragen, 1 Befehlsstelle Kunststoff, A=NOT-HALT-Pilzdrucktaster rot, 40 mm, drehentriegelt, 1Ö, 1Ö, Federzuganschluss, Bodenbefestigung, Durchdringungstechnik oben
ProduktfamilieBefehls- und Meldegeräte im Gehäuse für AS-Interface
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)80 Tag(e)
Nettogewicht pro ME0,445 kg
Verpackungsmaße95,00 x 133,00 x 132,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209970359
UPC195125028920
Statistische Warennummer85365080
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5454
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2014
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-12-16
eClass7.127-37-12-16
eClass827-37-12-16
eClass927-37-12-16
eClass9.127-37-12-16
ETIM5EC000225
ETIM6EC000225
ETIM7EC000225
ETIM8EC000225

ETIM-Daten

ETIM: EC000225 - Befehls- und Meldegeräte-Kombination im Gehäuse

Wert Einheit
Schutzart (IP) (EF005474) -
Anzahl der Befehlsstellen (EF001372) 1
Anzahl der Drucktaster (EF005558) 0
Anzahl der Leuchtmelder (EF001965) 0
Anzahl der Schlüsselschalter (EF005590) 0
Anzahl der Wahlschalter (EF005567) 0
Anzahl der Pilztaster (EF006670) 1
Geeignet für NOT-AUS (EF001433) true
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) ['5', '500']V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) ['5', '500']V
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['5', '500']V
Farbe des Gehäuseoberteils (EF001373) gelb
Werkstoff des Gehäuses (EF001596) Kunststoff
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 2
Anzahl der Kontakte als Wechsler (EF008257) 0
Schutzart (NEMA) (EF011959) NEMA 1, 2, 3, 3R, 4, 4X, 12K, 13
