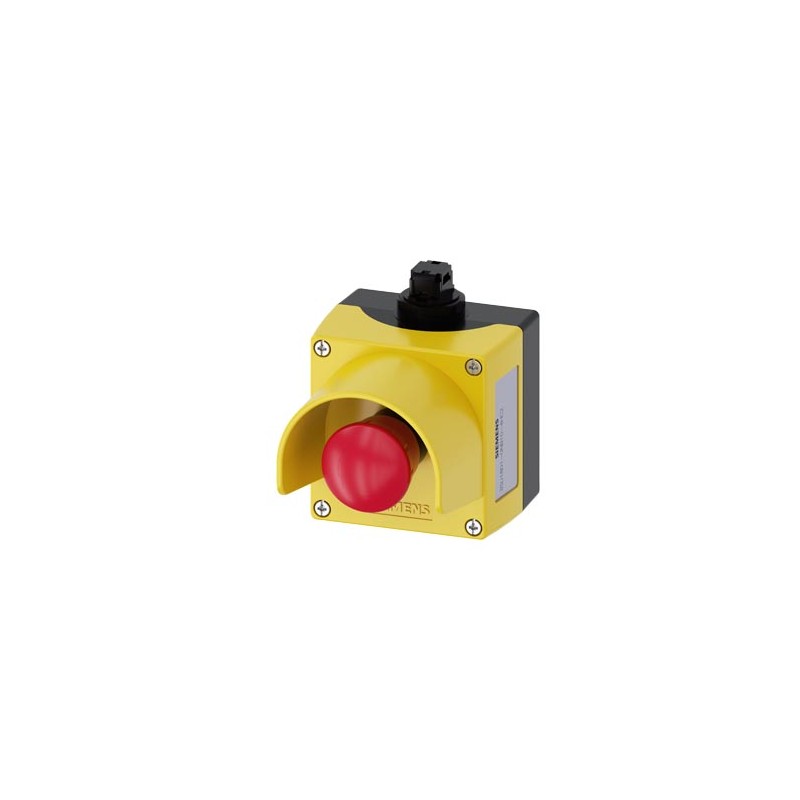

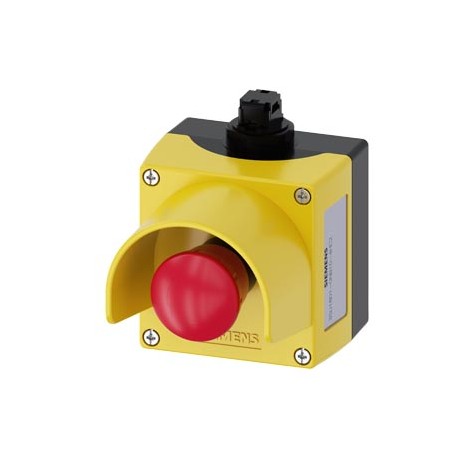

3SU1801-0NB10-4HC2 SIEMENS custodia AS-Interface per dispositivo di comando 22 mm, rotondo, materiale della .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SU1801-0NB10-4HC2 SIEMENS custodia AS-Interface per dispositivo di comando 22 mm, rotondo, materiale della ..

3SU1801-0NB10-4HC2

SIEMENS

custodia AS-Interface per dispositivo di comando 22 mm, rotondo, materiale della custodia plastica, parte superiore della custodia gialla, con collare di protezione, 1 punto di comando in plastica, A=pulsante a fungo di arresto di emergenza rosso, 40 mm, con sblocco a rotazione, 1 NC, 1 NC, morsetto a molla, fissaggio sulla base di fondo, tecnica a perforazione d'isolante in alto

AS-Interface box per dispositivi di controllo 22 mm, rotondo, scatola di plastica, parte superiore della scatola in giallo, con collare di protezione, 1 punto di controllo in plastica, A = pulsante rosso a fungo di arresto di emergenza 40 mm, interblocco girevole, 1NC, 1NC, morsetti a molla, fissaggio base, collegamento forando l'isolamento sopra

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Cassetta con circuiti di controllo

CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $282.96
Prezzo unitario: $282.96
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

custodia AS-Interface per dispositivo di comando 22 mm, rotondo, materiale della custodia plastica, parte superiore della custodia gialla, con collare di protezione, 1 punto di comando in plastica, A=pulsante a fungo di arresto di emergenza rosso, 40 mm, con sblocco a rotazione, 1 NC, 1 NC, morsetto a molla, fissaggio sulla base di fondo, tecnica a perforazione d'isolante in alto
marca del prodottoSIRIUS ACT
denominazione del prodottoCustodie
designazione del tipo di prodotto3SU1
equipaggiamento del dispositivo di comando e segnalazioneA = Pulsante a fungo di ARRESTO DI EMERGENZA, 40 mm, permanente con blocco positivo secondo ISO 13850 e sblocco a rotazione
n. di articolo del produttore
● del modulo di contatti fornito in dotazioneA1 = 3SU1400-2AA10-3CA0, A2 = 3SU1400-2AA10-3CA0
● del modulo di contatti fornito in dotazione al punto di comando A 13SU1400-2AA10-3CA0
● del modulo di contatti fornito in dotazione al punto di comando A 23SU1400-2AA10-3CA0
● del modulo di comunicazione fornito in dotazioneAB = 3SU1400-2EA10-6AA0
● del supporto fornito in dotazioneA = 3SU1500-0AA10-0AA0
● del supporto fornito in dotazione al punto di comando A3SU1500-0AA10-0AA0
● dell'azionatore fornito in dotazioneA = 3SU1000-1HB20-0AA0
● dell'azionatore fornito in dotazione al punto di comando A3SU1000-1HB20-0AA0
● della custodia vuota fornita in dotazione3SU1801-0AA00-0AC2
Custodia
esecuzione della custodiacon collare di protezione
forma del frontale della custodiaEsecuzione quadrata
materiale della custodiaplastica
numero dei punti di comando1
parte integrante del prodotto
● dispositivo di ARRESTO DI EMERGENZASi
● collare di protezioneNo
colore della parte superiore della custodiagiallo
stato di fornitura
● come kitNo
● precablato su morsettieraNo
tipo di fissaggio della custodiaverticale
Attuatore
dell'elemento di comandopulsante a fungo di ARRESTO DI EMERGENZA
idoneità all'impiego interruttore di OFF Di EMERGENZASi
dotazione del prodotto blocco di commutazioneNo
ampliamento del prodotto opzionale dispositivo di illuminazioneNo
colore dell'elemento di azionamentoRosso
materiale dell'elemento di azionamentoplastica
forma dell'elemento di azionamentocircolare
numero dei moduli di contatti2
tipo di sbloccaggioA = Sblocco a rotazione
Ghiera
parte integrante del prodotto anello frontaleNo
esecuzione della ghiera frontaleStandard
Supporto
materiale del supportoPlastica
Indicatore
numero dei moduli LED0
Dati tecnici generali
funzione del prodotto
● apertura positivaSi
● funzione di Off DI EMERGENZASi
● funzione di ARRESTO DI EMERGENZASi
grado di protezione IPIP66, IP67, IP69 (IP69K)
grado di protezione NEMA1, 2, 3, 3R, 4, 4X, 12K, 13
resistenza agli urti
● secondo IEC 60068-2-27semionda sinusoidale 15g/11 ms
● per applicazioni ferrotranviarie secondo EN 61373categoria 1, classe B
resistenza a vibrazioni
● secondo IEC 60068-2-610 ... 500 Hz: 5 g
● per applicazioni ferrotranviarie secondo EN 61373categoria 1, classe B
codice di riferimento secondo IEC 81346-2:2009S
corrente permanente dell'interruttore magnetotermico caratteristica C10 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED rapida10 A
corrente permanente della cartuccia fusibile DIAZED gG10 A
Direttiva RoHS (data)10/01/2014
tensione di impiego
● con AC
— a 50 Hz valore nominale5 ... 500 V
— a 60 Hz valore nominale5 ... 500 V
● con DC valore nominale5 ... 500 V
esecuzione del passacavoAdattatore per cavo profilato AS-i (tecnica a perforazione d'isolante) ingresso cavo M20
Comunicazione/ Protocollo
esecuzione dell'interfaccia per la comunicazioneAS-i
Circuito elettrico ausiliario
esecuzione del contatto dei contatti ausiliariLega di argento
numero dei contatti nC per contatti ausiliari2
numero dei contatti nO per contatti ausiliari0
Connessioni /Morsetti
esecuzione del collegamento elettrico dei moduli e degli accessoriCollegamento a molla
esecuzione del collegamento elettrico sulla custodiaAdattatore per cavo profilato AS-i (tecnica a perforazione d'isolante)
coppia di serraggio delle viti nel supporto1 ... 1,2 N·m
coppia di serraggio delle viti di fissaggio nel coperchio della custodia1,5 ... 1,7 N·m
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +70 °C
● durante l'immagazzinaggio-40 ... +80 °C
categoria ambientale durante l'esercizio secondo IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (con umidità relativa dell'aria 10 ... 95 %, nessuna condensa consentita durante l'esercizio per tutti gli apparecchi dietro il pannello frontale)
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggio dei moduli e degli accessorifissaggio della base
altezza105,4 mm
larghezza85 mm
profondità112,5 mm
forma della finestra d'incassocircolare
Accessori
numero delle targhette identificative1
marcatura della targhetta identificativa per dispositivi di comandoA = I
numero di inserti piatti0
Certificati/ Approvazioni

Download e manuali

General Product ApprovalDeclaration of Conformity

CSA

CCC

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityTest Certificatesother

UK Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:26/01/2022
Data
03/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SU1801-0NB10-4HC2
Descrizionecustodia AS-Interface per dispositivo di comando 22 mm, rotondo, materiale della custodia plastica, parte superiore della custodia gialla, con collare di protezione, 1 punto di comando in plastica, A=pulsante a fungo di arresto di emergenza rosso, 40 mm, con sblocco a rotazione, 1 NC, 1 NC, morsetto a molla, fissaggio sulla base di fondo, tecnica a perforazione d'isolante in alto
Famiglia ProdottoDispositivi di comando e segnalazione nella pulsantiera per AS-Interface
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PK / 41J
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione80 Giorno / Giorni
Peso netto0,445 Kg
Dimensioni dell'imballo95,00 x 133,00 x 132,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209970359
UPC195125028920
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5454
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.14
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-12-16
eClass7.127-37-12-16
eClass827-37-12-16
eClass927-37-12-16
eClass9.127-37-12-16
ETIM5EC000225
ETIM6EC000225
ETIM7EC000225
ETIM8EC000225

Dati ETIM

ETIM: EC000225 - Cassetta con circuiti di controllo

Valore Unità
grado di protezione (IP) (EF005474) -
numero di punti di comando (EF001372) 1
numero di pulsanti (EF005558) 0
numero di segnalatori luminosi (EF001965) 0
numero di interruttori a chiave (EF005590) 0
numero di selettori (EF005567) 0
numero di pulsanti a fungo (EF006670) 1
adatto per arresto d’emergenza (EF001433) true
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['5', '500']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['5', '500']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['5', '500']V
colore parte superiore scatola (EF001373) giallo
Materiale della custodia (EF001596) plastica
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 2
numero di contatti invertitori (EF008257) 0
tipo di protezione (NEMA) (EF011959) NEMA 1, 2, 3, 3R, 4, 4X, 12K, 13
