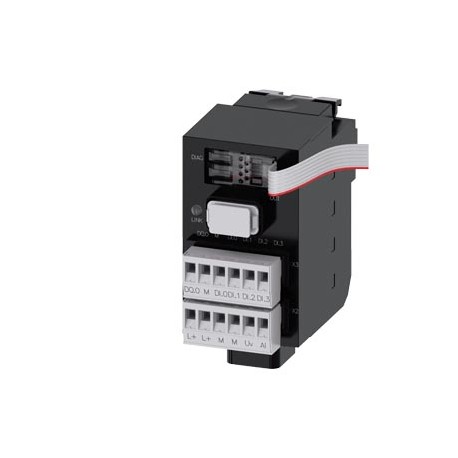

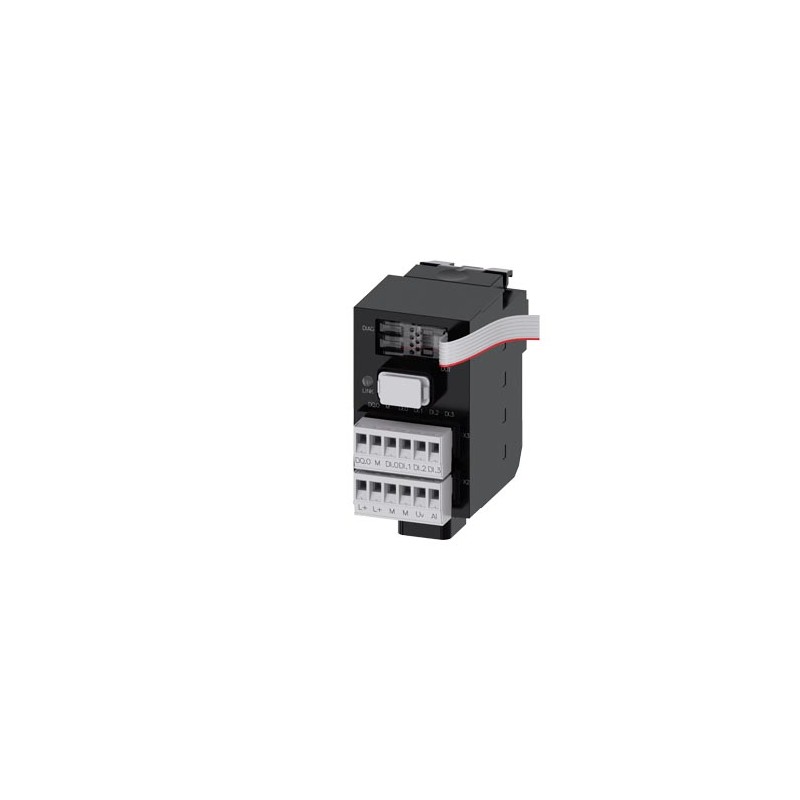

3SU1400-1LK10-1BA1 SIEMENS SIRIUS ACT mit PROFINET: Standard Interfacemodul 24V DC, Schraubanschluss, Frontp.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SU1400-1LK10-1BA1 SIEMENS SIRIUS ACT mit PROFINET: Standard Interfacemodul 24V DC, Schraubanschluss, Frontp..

3SU1400-1LK10-1BA1

SIEMENS

SIRIUS ACT mit PROFINET: Standard Interfacemodul 24V DC, Schraubanschluss, Frontplattenbefestigung 1 bis 20 Terminalmodule anschließbar mit zusätzlichen 1DQ+4DI+1AI

SIRIUS ACT mit PROFINET: Standard-Interface-Modul 24 V DC, Schraubklemmen, Stulpmontage von 1 bis 20 Klemmenmodulen anschließbar mit zusätzlichen 1DQ + 4DI + 1AI.

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Befehlsgeräte

KONTROLLE UND SCHÜTZE > Befehls und Meldegeräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $398.54
Stückpreis: $398.54
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

SIRIUS ACT mit PROFINET: Standard Interfacemodul 24V DC, Schraubanschluss, Frontplattenbefestigung 1 bis 20 Terminalmodule anschließbar mit zusätzlichen 1DQ+4DI+1AI
Produkt-MarkennameSIRIUS ACT
Produkt-BezeichnungInterfacemodul für PROFINET
Produkttyp-Bezeichnung3SU1
Anzeige
Ausführung der Anzeige
● für Diagnosefunktion: Versorgungsspannungsüberwachung Power LEDJa
● Status Tx/Rx LinkJa
Allgemeine technische Daten
Produktfunktion
● VerpolschutzJa
● DiagnosefunktionJa
● AlarmeJa
● I&M DatenJa; I&M0 ... I&M3
Firmware-Version2.1.1
Hardware-Version1
Konfigurationsfunktion mit DatensatzJa
Software-Version bei STEP 7 im TIA-Portal erforderlichIntegriert im TIA Portal ab Version 14 SP1 (HSP für V13 und V14)
Anzahl der Baugruppen je Baugruppenträger maximal20
Anzahl der Submodule je Station maximal24
Verlustleistung [W] typisch0,67 W
Isolationsspannung Bemessungswert30 V
Verschmutzungsgrad3
Spannungsart
● der BetriebsspannungDC
● der EingangsspannungDC
Stoßspannungsfestigkeit Bemessungswert0,8 kV
aufgenommener Strom
● maximal100 mA
● Nennwert28 mA
Schutzart IPIP20, Klemmschraube angezogen
Referenzkennzeichen gemäß IEC 81346-2:2009K
RoHS-Richtlinie (Datum)12/19/2016
Betriebsspannung Bemessungswert20,4 V
I2t-Wert0,008 A²·s
Versorgungsspannung
Versorgungsspannung bei DC Nennwert24 V
Kommunikation/ Protokoll
Protokoll wird unterstützt
● PROFINET IO-ProtokollJa
● PROFIsafe-ProtokollNein
Produktfunktion an der Ethernet-Schnittstelle
● AutocrossoverJa
● AutonegotiationJa
Protokoll an der Schnittstelle 1 Medienredundanz-ProtokollNein
Produktfunktion an der Schnittstelle 1 PROFINET IO-DeviceJa
Produktfunktion des PROFINET IO-Device wird unterstützt PROFINET SystemredundanzNein
Dienst als PROFINET IO-Device
● priorisierter HochlaufNein
● TaktsynchronitätNein
● unterstützt Shared DeviceNein
● unterstützt PROFIenergyNein
● IRTNein
● MRPNein
● MRPDNein
Dienst für offene IE-Kommunikation
● LLDPJa
● SNMPJa
● TCP/IPJa
GSD-Version/Revision bei PROFINET erforderlichV2.3
Übertragungsart bei Industrial EthernetPROFINET mit 100 Mbit/s vollduplex (100BASE-TX)
Netzlastklasse gemäß PROFINET1
Spezifikation für Security Level 1-Test gemäß PROFINETGrundrobust gegen Netzlast
Steuerstromkreis/ Ansteuerung
Einschaltstrom maximal16 A
Potenzialtrennung
Potenzialtrennung zwischen PROFINET und allen anderen StromkreisenJa
Eingänge/ Ausgänge
Anzahl der Digitaleingänge4
● sicherheitsgerichtet0
Anzahl der Analogeingänge1
Anzahl der Digitalausgänge0
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesSchraubanschluss
anschließbarer Leiterquerschnitt für Hilfskontakte
● eindrähtig oder mehrdrähtig0,2 ... 2,5 mm²
● feindrähtig mit Aderendbearbeitung2,5 mm²
anschließbarer Leiterquerschnitt
● eindrähtig0,2 ... 2,5 mm²
● eindrähtig mit Aderendbearbeitung0,2 ... 2,5 mm²
● feindrähtig mit Aderendbearbeitung0,25 ... 2,5 mm²
● feindrähtig ohne Aderendbearbeitung0,2 ... 2,5 mm²
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt30 ... 12
Anzugsdrehmoment bei Schraubanschluss0,5 ... 0,6 N·m
Sicherheitsrelevante Kenngrößen
Gebrauchsdauer maximal20 y
Ausführung der Schnittstelle
● Ethernet-SchnittstelleJa; für Ethernet-Dienste
● Fast Ethernet-SchnittstelleJa; PROFINET mit 100 Mbit/s
Ausführung der Schnittstelle 1
● integrierter SwitchNein
● RJ45 (Ethernet)Ja
Anzahl der Ports an der Schnittstelle 11
Anzahl der Schnittstellen gemäß PROFINET1
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 607213M6, 3S2, 3B2, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt)
Explosionsschutz-Kennzeichnung für Eigensicherheit zugehöriger Betriebsmittel EEx iaNein
Explosionsschutz-Kennzeichnung für Eigensicherheit zugehöriger Betriebsmittel EEx ibNein
Einbau/ Befestigung/ Abmessungen
Befestigungsart der Module und ZubehörFrontplattenbefestigung
Höhe80,1 mm
Breite40 mm
Tiefe72,1 mm
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärungPrüfbescheinigungen

Bestätigungen

UL

EAC

EG/EU-Konformitätsbescheinigung

UK-Konformitätserklärung

spezielle Prüfbescheinigungen

PrüfbescheinigungenSonstige

Typprüfbescheinigung/Werkszeugnis

Bestätigungen

PROFINET-Zertifizierung

PROFIBUS-Zertifizierung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:12.01.2021
Datum:
09.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3SU1400-1LK10-1BA1
ArtikelbeschreibungSIRIUS ACT mit PROFINET: Standard Interfacemodul 24V DC, Schraubanschluss, Frontplattenbefestigung 1 bis 20 Terminalmodule anschließbar mit zusätzlichen 1DQ+4DI+1AI
ProduktfamilieModule
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)25 Tag(e)
Nettogewicht pro ME0,170 kg
Verpackungsmaße100,00 x 115,00 x 60,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047621069340
UPC804766960314
Statistische Warennummer85371098
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5453
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 19.12.2016
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.
