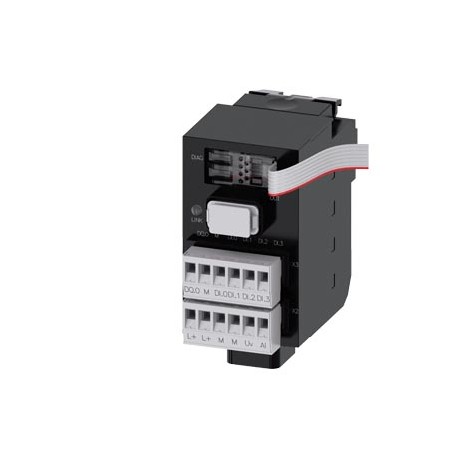

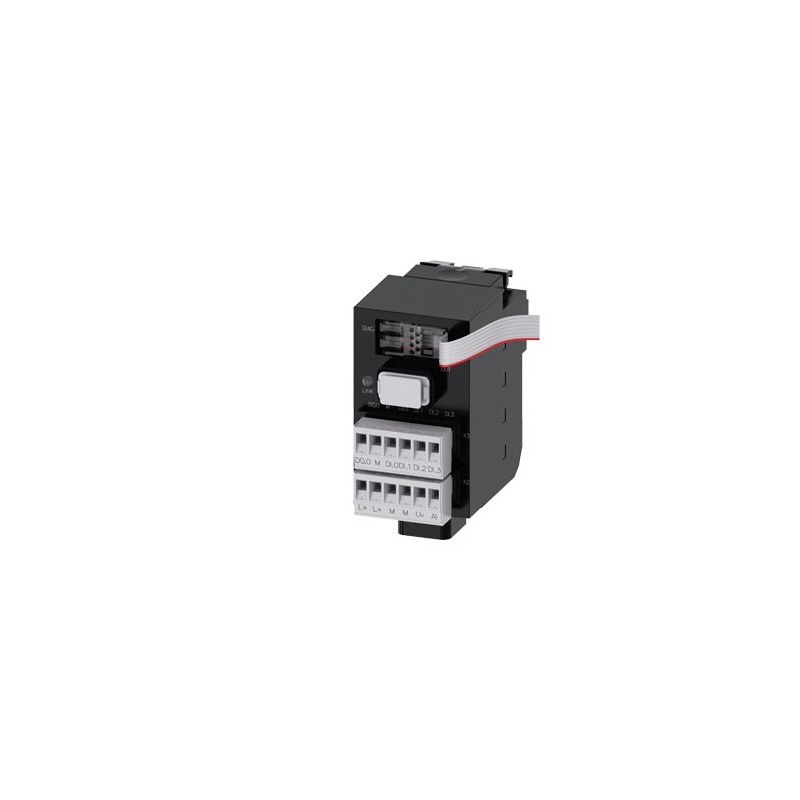

3SU1400-1LK10-1BA1 SIEMENS SIRIUS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3SU1400-1LK10-1BA1 SIEMENS SIRIUS

3SU1400-1LK10-1BA1

SIEMENS

SIRIUS, ACT con PROFINET: módulo de interfaz estándar con entradas y salidas ampliadas 24 V DC, conexión por tornillo, fijación en placa frontal, de 1 a 20 módulos de terminales conectables, con 1DQ + 4DI + 1AI adicionales

SIRIUS ACT con PROFINET: módulo de interfaz estándar 24 V DC, bornes de tornillo, fijación en placa frontal de 1 a 20 módulos de terminales conectable con 1DQ + 4DI + 1AI adicionales.

Más detalles


Componentes industriales de baja tensión > Accesorios para dispositivos de control

CONTROL Y CONTACTORES > Mando y señalización (Pulsadores y Lámparas)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $398.61
Precio unitario: $398.61
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

SIRIUS ACT con PROFINET: módulo de interfaz estándar 24 V DC, bornes de tornillo, fijación en placa frontal de 1 a 20 módulos de terminales conectables con 1DQ + 4DI + 1AI adicionales
nombre comercial del productoSIRIUS ACT
designación del productoMódulo de interfaz para PROFINET
denominación del tipo de producto3SU1
Indicación
tipo de display
● para función de diagnóstico: vigilancia de tensión de alimentación LED PowerSí
● estado del enlace Tx/RxSí
Datos técnicos generales
función del producto
● protección contra inversión de polaridadSí
● función de diagnósticoSí
● alarmasSí
● datos I&MSí; I&M0 ... I&M3
versión de firmware2.1.1
versión de hardware1
función de configuración con juego de datosSí
versión de software con STEP 7 en el TIA Portal necesarioIntegrado en el TIA Portal a partir de la versión 14 SP1 (HSP para V13 y V14)
número de módulos por bastidor máx.20
número de submódulos por estación máx.24
pérdidas [W] típico0,67 W
tensión de aislamiento valor asignado30 V
grado de contaminación3
tipo de corriente
● de la tensión de empleoDC
● de tensión de entradaDC
resistencia a tensión de choque valor asignado0,8 kV
corriente consumida
● máx.100 mA
● valor nominal28 mA
grado de protección IPIP20, tornillo de sujeción apretado
designaciones de referencia según IEC 81346-2:2009K
Directiva RoHS (fecha)12/19/2016
tensión de empleo valor asignado20,4 V
valor I2t0,008 A²·s
Tensión de alimentación
tensión de alimentación con DC valor nominal24 V
Comunicación/ Protocolol
protocolo soportado
● protocolo PROFINET IOSí
● protocolo PROFIsafeNo
función del producto en la interfaz Ethernet
● AutocrossoverSí
● autonegociaciónSí
protocolo en la interfaz 1 protocolo de redundancia de mediosNo
función del producto en la interfaz 1 PROFINET IO-DeviceSí
función del producto de PROFINET IO-Device soportado redundancia de sistema PROFINETNo
servicio como PROFINET IO-Device
● arranque priorizadoNo
● modo isócronoNo
● soporta Shared DeviceNo
● soporta PROFIenergyNo
● IRTNo
● MRPNo
● MRPDNo
servicio para comunicación IE abierta
● LLDPSí
● SNMPSí
● TCP/IPSí
versión/revisión de GSD con PROFINET necesarioV2.3
tipo de transferencia con Industrial EthernetPROFINET con 100 Mbits/s dúplex (100BASE-TX)
clase de carga de red según PROFINET1
especificación para prueba Security Level 1 según PROFINETRobustez básica a carga de red
Circuito de control/ Control por entrada
corriente de conexión máx.16 A
Separación de potencial
aislamiento galvánico entre PROFINET y los restantes circuitosSí
Entradas/ Salidas
número de entradas digitales4
● de seguridad0
número de entradas analógicas1
número de salidas digitales0
Conexiones/ Bornes
tipo de conexión eléctricaconexión por tornillo
sección de conductor conectable para contactos auxiliares
● monofilar o multifilar0,2 ... 2,5 mm²
● alma flexible con preparación de los extremos de cable2,5 mm²
sección de conductor conectable
● monofilar0,2 ... 2,5 mm²
● monofilar con preparación de los extremos de cable0,2 ... 2,5 mm²
● alma flexible con preparación de los extremos de cable0,25 ... 2,5 mm²
● alma flexible sin preparación de extremos de cable0,2 ... 2,5 mm²
calibre AWG como sección de conductor conectable codificada30 ... 12
par de apriete con bornes de tornillo0,5 ... 0,6 N·m
Seguridad
vida de servicio máx.20 y
tipo de puerto
● interfaz EthernetSí; para servicios Ethernet
● interfaz Fast EthernetSí; PROFINET con 100 Mbits/s
tipo de interfaz 1
● switch integradoNo
● RJ 45 (Ethernet)Sí
número de puertos en la interfaz 11
número de interfaces según PROFINET1
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +80 °C
categoría medioambiental durante el funcionamiento según IEC 607213M6, 3S2, 3B2, 3K6 (con humedad relativa del aire de 10 ... 95 %, no se permite condensación en servicio)
identificación de protección contra explosiones para seguridad intrínseca del material asociado EEx iaNo
identificación de protección contra explosiones para seguridad intrínseca del material asociado EEx ibNo
Instalación/ fijación/ dimensiones
tipo de fijación de módulos y accesoriosFijación en placa frontal
altura80,1 mm
anchura40 mm
profundidad72,1 mm
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Test Certificatesother

Type Test Certificates/Test Report

Confirmation

PROFINET-Certification

PROFIBUS-Certification

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:27/1/2022
Fecha
9/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3SU1400-1LK10-1BA1
Descripción de productoSIRIUS ACT con PROFINET: módulo de interfaz estándar 24 V DC, bornes de tornillo, fijación en placa frontal de 1 a 20 módulos de terminales conectables con 1DQ + 4DI + 1AI adicionales
Familia de productoMódulos
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33D / 41J
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega25 Día/Días
Peso neto (kg)0,170 Kg
Dimensión de empaquetado100,00 x 115,00 x 60,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621069340
UPC804766960314
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5453
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 19/12/16
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-92-13
eClass7.127-37-92-13
eClass827-37-92-13
eClass927-37-92-13
eClass9.127-37-92-13
ETIM5EC002024
ETIM6EC002024
ETIM7EC002024
ETIM8EC002024

Datos ETIM

ETIM: EC002024 - Accesorios para dispositivos de control

Valor Unidad
Tipo de accesorios mecánicos (EF005994) -
Tipo de accesorios eléctricos (EF005722) -



Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3SU1400-1LK10-1BA1 3SU1400-1LK10-1BA1 ES_3SU1400-1LK10-1BA1.pdf 366 Kbytes 3SU1400-1LK10-1BA1 3SU1400-1LK10-1BA1 ES_3SU1400-1LK10-1BA1.pdf
