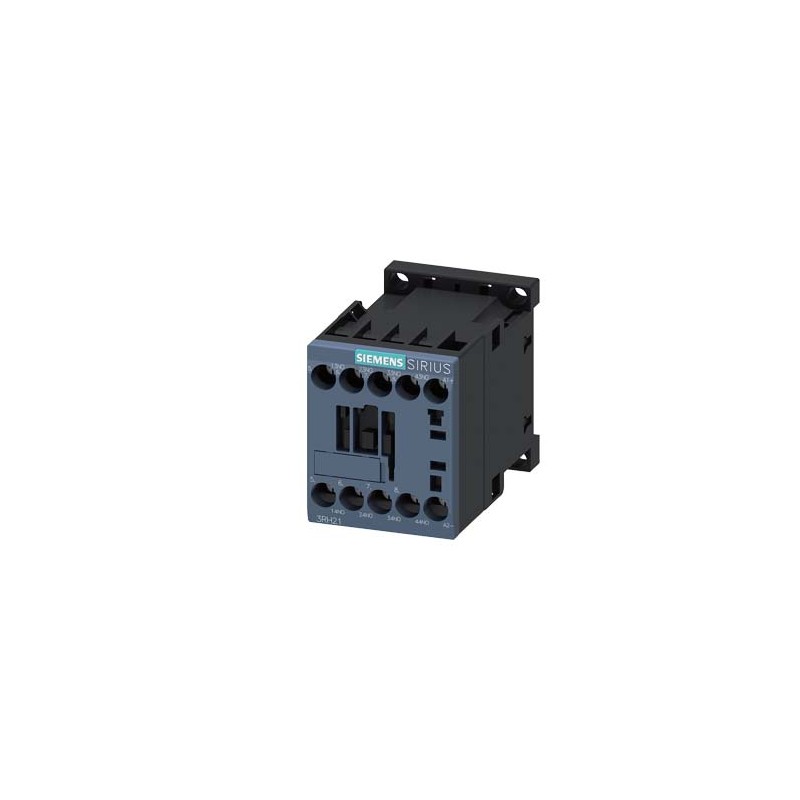

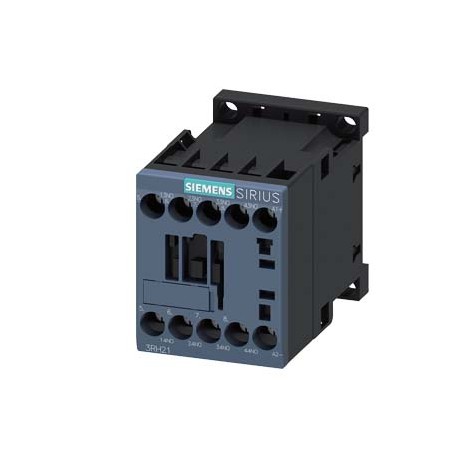

3RH2140-1VB40 SIEMENS Koppelhilfsschütz, 4 S, DC 24 V, 0,85 ... 1,85* US, mit Diode integriert, Baugröße S00.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RH2140-1VB40 SIEMENS Koppelhilfsschütz, 4 S, DC 24 V, 0,85 ... 1,85* US, mit Diode integriert, Baugröße S00..

3RH2140-1VB40

SIEMENS

Koppelhilfsschütz, 4 S, DC 24 V, 0,85 ... 1,85* US, mit Diode integriert, Baugröße S00, Schraubanschluss

SIRIUS Innovations Kontakt-Hilfskupplung 4NA DC 24V, 0, 85...1, 85*US, mit Diode, S00, Schraubanschluss. Hergestellt auf Bestellung ohne Möglichkeit der Rückgabe oder Stornierung.

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

KONTROLLE UND SCHÜTZE > Hilfsschütze

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $59.70
Stückpreis: $59.70

Menge Preis
1+$59.70
2+$54.77
3+$50.14
4+$47.52
6+$45.77
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Technische Daten

Koppelhilfsschütz, 4 S, DC 24 V, 0,85 ... 1,85* US, mit Diode integriert, Baugröße S00, Schraubanschluss
Produkt-MarkennameSIRIUS
Produkt-BezeichnungKoppelhilfsschütz
Produkttyp-Bezeichnung3RH2
Allgemeine technische Daten
Baugröße des SchützesS00
Produkterweiterung HilfsschalterNein
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert690 V
Verschmutzungsgrad3
Stoßspannungsfestigkeit Bemessungswert6 kV
Schockfestigkeit bei Rechteckstoß
● bei DC10g / 5 ms, 5g / 10 ms
Schockfestigkeit bei Sinusstoß
● bei DC15g / 5 ms, 8g / 10 ms
mechanische Lebensdauer (Schaltspiele)
● des Schützes typisch30 000 000
Referenzkennzeichen gemäß IEC 81346-2:2009K
RoHS-Richtlinie (Datum)10/01/2009
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +50 °C
● während Lagerung-55 ... +80 °C
relative Luftfeuchte minimal10 %
relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal95 %
Hauptstromkreis
Leerschalthäufigkeit
● bei AC10 000 1/h
● bei DC10 000 1/h
Steuerstromkreis/ Ansteuerung
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC
● Bemessungswert24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC
● Anfangswert0,85
● Endwert1,85
Ausführung des ÜberspannungsbegrenzersDiode
Anzugsleistung der Magnetspule bei DC1,6 W
Halteleistung der Magnetspule bei DC1,6 W
Schließverzug
● bei DC25 ... 120 ms
Öffnungsverzug
● bei DC20 ... 80 ms
Lichtbogendauer10 ... 15 ms
Hilfsstromkreis
Anzahl der Schließer für Hilfskontakte4
● unverzögert schaltend4
Kennzahl und Kennbuchstabe für Schaltglieder40 E
Betriebsstrom bei AC-12 maximal10 A
Betriebsstrom bei AC-15
● bei 230 V Bemessungswert10 A
● bei 400 V Bemessungswert3 A
● bei 500 V Bemessungswert2 A
● bei 690 V Bemessungswert1 A
Betriebsstrom bei 1 Strombahn bei DC-12
● bei 24 V Bemessungswert10 A
● bei 110 V Bemessungswert3 A
● bei 220 V Bemessungswert1 A
● bei 440 V Bemessungswert0,3 A
● bei 600 V Bemessungswert0,15 A
Betriebsstrom bei 2 Strombahnen in Reihe bei DC-12
● bei 24 V Bemessungswert10 A
● bei 60 V Bemessungswert10 A
● bei 110 V Bemessungswert4 A
● bei 220 V Bemessungswert2 A
● bei 440 V Bemessungswert1,3 A
● bei 600 V Bemessungswert0,65 A
Betriebsstrom bei 3 Strombahnen in Reihe bei DC-12
● bei 24 V Bemessungswert10 A
● bei 60 V Bemessungswert10 A
● bei 110 V Bemessungswert10 A
● bei 220 V Bemessungswert3,6 A
● bei 440 V Bemessungswert2,5 A
● bei 600 V Bemessungswert1,8 A
Schalthäufigkeit bei DC-12 maximal1 000 1/h
Betriebsstrom bei 1 Strombahn bei DC-13
● bei 24 V Bemessungswert10 A
● bei 110 V Bemessungswert1 A
● bei 220 V Bemessungswert0,3 A
● bei 440 V Bemessungswert0,14 A
● bei 600 V Bemessungswert0,1 A
Betriebsstrom bei 2 Strombahnen in Reihe bei DC-13
● bei 24 V Bemessungswert10 A
● bei 60 V Bemessungswert3,5 A
● bei 110 V Bemessungswert1,3 A
● bei 220 V Bemessungswert0,9 A
● bei 440 V Bemessungswert0,2 A
● bei 600 V Bemessungswert0,1 A
Betriebsstrom bei 3 Strombahnen in Reihe bei DC-13
● bei 24 V Bemessungswert10 A
● bei 60 V Bemessungswert4,7 A
● bei 110 V Bemessungswert3 A
● bei 220 V Bemessungswert1,2 A
● bei 440 V Bemessungswert0,5 A
● bei 600 V Bemessungswert0,26 A
Schalthäufigkeit bei DC-13 maximal1 000 1/h
Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 VC-Charakteristik: 6 A; 0,4 kA
Kontaktzuverlässigkeit der HilfskontakteEine Fehlschaltung pro 100 Mio. (17 V, 1 mA)
UL/CSA Bemessungsdaten
Kontaktbelastbarkeit der Hilfskontakte gemäß ULA600 / Q600
Kurzschluss-Schutz
Ausführung des Sicherungseinsatzes für Kurzschlussschutz des Hilfsschalters erforderlichSicherung gL/gG: 10 A
Einbau/ Befestigung/ Abmessungen
Einbaulagebei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm
Höhe57,5 mm
Breite45 mm
Tiefe73 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts10 mm
— aufwärts10 mm
— abwärts10 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts10 mm
— aufwärts10 mm
— seitwärts6 mm
— abwärts10 mm
● zu spannungsführenden Teilen
— vorwärts10 mm
— aufwärts10 mm
— abwärts10 mm
— seitwärts6 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses für Hilfs- und SteuerstromkreisSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● für Hilfskontakte
— eindrähtig oder mehrdrähtig2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— feindrähtig mit Aderendbearbeitung2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● bei AWG-Leitungen für Hilfskontakte2x (20 ... 16), 2x (18 ... 14), 2x 12
Sicherheitsrelevante Kenngrößen
B10-Wert bei hoher Anforderungsrate gemäß SN 319201 000 000; bei 0,3 x Ie
Anteil gefahrbringender Ausfälle
● bei niedriger Anforderungsrate gemäß SN 3192040 %
● bei hoher Anforderungsrate gemäß SN 3192073 %
Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920100 FIT
Schutzart IP frontseitig gemäß IEC 60529IP20
Berührungsschutz frontseitig gemäß IEC 60529fingersicher bei senkrechter Berührung von vorne
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine Produktzulassung

CSA

Bestätigungen

CCC

UL

KC

EAC

EMV (Elektromagnetische Verträglichkeit)funktionale Sicherheit/MaschinensicherheitKonformitätserklärungPrüfbescheinigungen

RCM

Baumusterprüfbescheinigung

EG/EU-Konformitätsbescheinigung

UK-Konformitätserklärung

spezielle Prüfbescheinigungen

Typprüfbescheinigung/Werkszeugnis

Marine / Schiffbau

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

Marine / SchiffbauSonstige

RMRS / Russian Maritime Register

Bestätigungen

Hausgebrauch und ähnliche Zwecke

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Auslöseverhalten, I²t, Durchlassstrom
Weitere Kennlinien (z. B. Elektrische Lebensdauer, Schalthäufigkeit)
letzte Änderung:10.11.2021
Datum:
09.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RH2140-1VB40
ArtikelbeschreibungKoppelhilfsschütz, 4 S, DC 24 V, 0,85 ... 1,85* US, mit Diode integriert, Baugröße S00, Schraubanschluss
ProduktfamilieHilfsschütze SIRIUS 3RH2, 4- und 8-polig
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41A
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLBP-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)200 Tag(e)
Nettogewicht pro ME0,298 kg
Verpackungsmaße50,00 x 61,50 x 77,50
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209848962
UPC662643906943
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5331
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2009
ProduktklasseC: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-10-01
eClass7.127-37-10-01
eClass827-37-10-01
eClass927-37-10-01
eClass9.127-37-10-01
ETIM5EC000196
ETIM6EC000196
ETIM7EC000196
ETIM8EC000196
IDEA44755
UNSPSC1439-12-15-21
UNSPSC1539-12-15-29

ETIM-Daten

ETIM: EC000196 - Hilfsschütz, Relais

Wert Einheit
Mit LED-Anzeige (EF005950) -
Montageart (EF000003) -
Schnittstelle (EF000594) -
Handbedienung möglich (EF005881) -
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '24']V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 3A
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) -
Anzahl der Hilfskontakte als Schließer (EF001376) 4
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) -
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) -
Anzahl der Hilfskontakte als Wechsler (EF003531) -
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V
