> SIEMENS>KONTROLLE UND SCHÜTZE>Hilfsschütze>3RH2140-1BB40 SIEMENS Hilfsschütz, 4 S, DC 24 V, Baugröße S00, Schraubanschluss
Vorheriges Produkt Nächstes Produkt

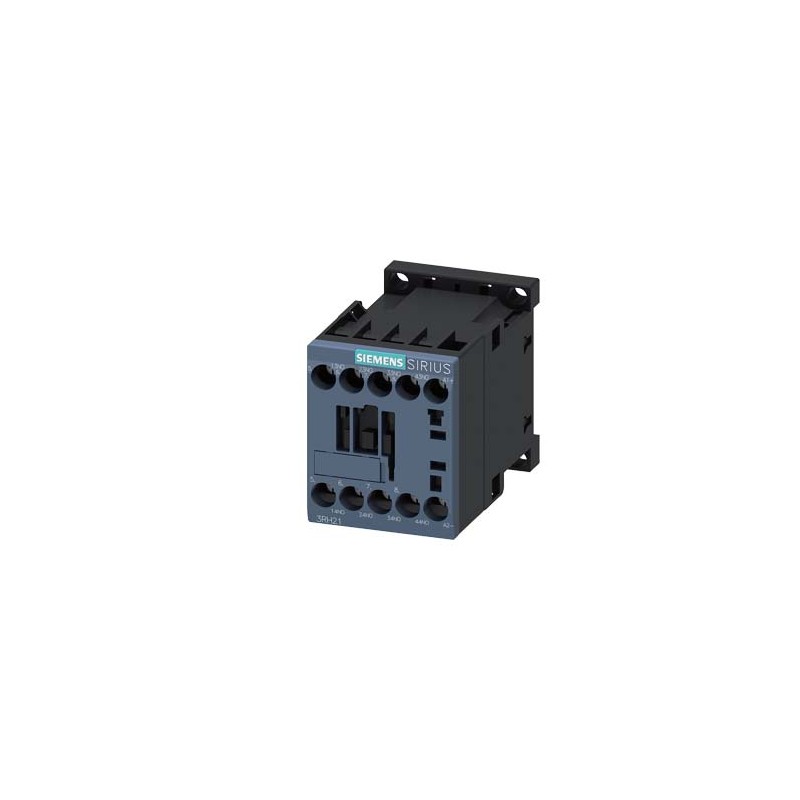

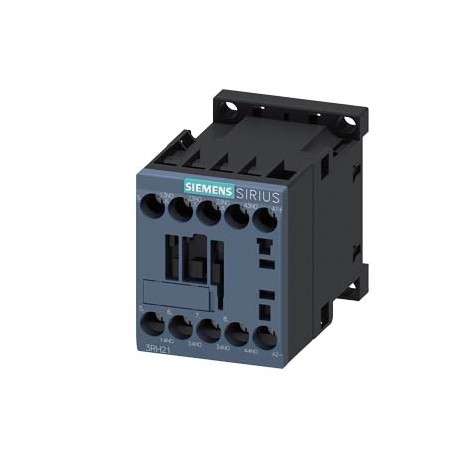

3RH2140-1BB40 SIEMENS Hilfsschütz, 4 S, DC 24 V, Baugröße S00, Schraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RH2140-1BB40 SIEMENS Hilfsschütz, 4 S, DC 24 V, Baugröße S00, Schraubanschluss

3RH2140-1BB40

SIEMENS

Hilfsschütz, 4 S, DC 24 V, Baugröße S00, Schraubanschluss

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

KONTROLLE UND SCHÜTZE > Hilfsschütze

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $51.10
Stückpreis: $51.10

Menge Preis
1+$51.10
2+$47.91
3+$43.56
4+$41.10
6+$39.18
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Technische Daten

Hilfsschütz, 4 S, DC 24 V, Baugröße S00, Schraubanschluss
Produkt-MarkennameSIRIUS
Produkt-BezeichnungHilfsschütz
Produkttyp-Bezeichnung3RH2
Allgemeine technische Daten
Baugröße des SchützesS00
Produkterweiterung HilfsschalterJa
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert690 V
Verschmutzungsgrad3
Stoßspannungsfestigkeit Bemessungswert6 kV
Schockfestigkeit bei Rechteckstoß
● bei DC10g / 5 ms, 5g / 10 ms
Schockfestigkeit bei Sinusstoß
● bei DC15g / 5 ms, 8g / 10 ms
mechanische Lebensdauer (Schaltspiele)
● des Schützes typisch30 000 000
● des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch5 000 000
● des Schützes mit aufgesetztem Hilfsschalterblock typisch10 000 000
Referenzkennzeichen gemäß IEC 81346-2:2009K
RoHS-Richtlinie (Datum)10/01/2009
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-55 ... +80 °C
relative Luftfeuchte minimal10 %
relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal95 %
Hauptstromkreis
Leerschalthäufigkeit
● bei AC10 000 1/h
● bei DC10 000 1/h
Steuerstromkreis/ Ansteuerung
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC
● Bemessungswert24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC
● Anfangswert0,8
● Endwert1,1
Anzugsleistung der Magnetspule bei DC4 W
Halteleistung der Magnetspule bei DC4 W
Schließverzug
● bei DC30 ... 100 ms
Öffnungsverzug
● bei DC7 ... 13 ms
Lichtbogendauer10 ... 15 ms
Hilfsstromkreis
Anzahl der Schließer für Hilfskontakte4
● unverzögert schaltend4
Kennzahl und Kennbuchstabe für Schaltglieder40 E
Betriebsstrom bei AC-12 maximal10 A
Betriebsstrom bei AC-15
● bei 230 V Bemessungswert10 A
● bei 400 V Bemessungswert3 A
● bei 500 V Bemessungswert2 A
● bei 690 V Bemessungswert1 A
Betriebsstrom bei 1 Strombahn bei DC-12
● bei 24 V Bemessungswert10 A
● bei 110 V Bemessungswert3 A
● bei 220 V Bemessungswert1 A
● bei 440 V Bemessungswert0,3 A
● bei 600 V Bemessungswert0,15 A
Betriebsstrom bei 2 Strombahnen in Reihe bei DC-12
● bei 24 V Bemessungswert10 A
● bei 60 V Bemessungswert10 A
● bei 110 V Bemessungswert4 A
● bei 220 V Bemessungswert2 A
● bei 440 V Bemessungswert1,3 A
● bei 600 V Bemessungswert0,65 A
Betriebsstrom bei 3 Strombahnen in Reihe bei DC-12
● bei 24 V Bemessungswert10 A
● bei 60 V Bemessungswert10 A
● bei 110 V Bemessungswert10 A
● bei 220 V Bemessungswert3,6 A
● bei 440 V Bemessungswert2,5 A
● bei 600 V Bemessungswert1,8 A
Schalthäufigkeit bei DC-12 maximal1 000 1/h
Betriebsstrom bei 1 Strombahn bei DC-13
● bei 24 V Bemessungswert10 A
● bei 110 V Bemessungswert1 A
● bei 220 V Bemessungswert0,3 A
● bei 440 V Bemessungswert0,14 A
● bei 600 V Bemessungswert0,1 A
Betriebsstrom bei 2 Strombahnen in Reihe bei DC-13
● bei 24 V Bemessungswert10 A
● bei 60 V Bemessungswert3,5 A
● bei 110 V Bemessungswert1,3 A
● bei 220 V Bemessungswert0,9 A
● bei 440 V Bemessungswert0,2 A
● bei 600 V Bemessungswert0,1 A
Betriebsstrom bei 3 Strombahnen in Reihe bei DC-13
● bei 24 V Bemessungswert10 A
● bei 60 V Bemessungswert4,7 A
● bei 110 V Bemessungswert3 A
● bei 220 V Bemessungswert1,2 A
● bei 440 V Bemessungswert0,5 A
● bei 600 V Bemessungswert0,26 A
Schalthäufigkeit bei DC-13 maximal1 000 1/h
Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 VC-Charakteristik: 6 A; 0,4 kA
Kontaktzuverlässigkeit der HilfskontakteEine Fehlschaltung pro 100 Mio. (17 V, 1 mA)
UL/CSA Bemessungsdaten
Kontaktbelastbarkeit der Hilfskontakte gemäß ULA600 / Q600
Kurzschluss-Schutz
Ausführung des Sicherungseinsatzes für Kurzschlussschutz des Hilfsschalters erforderlichSicherung gL/gG: 10 A
Einbau/ Befestigung/ Abmessungen
Einbaulagebei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm
Höhe57,5 mm
Breite45 mm
Tiefe73 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts10 mm
— aufwärts10 mm
— abwärts10 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts10 mm
— aufwärts10 mm
— seitwärts6 mm
— abwärts10 mm
● zu spannungsführenden Teilen
— vorwärts10 mm
— aufwärts10 mm
— abwärts10 mm
— seitwärts6 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses für Hilfs- und SteuerstromkreisSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● für Hilfskontakte
— eindrähtig oder mehrdrähtig2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— feindrähtig mit Aderendbearbeitung2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● bei AWG-Leitungen für Hilfskontakte2x (20 ... 16), 2x (18 ... 14), 2x 12
Sicherheitsrelevante Kenngrößen
B10-Wert bei hoher Anforderungsrate gemäß SN 319201 000 000; bei 0,3 x Ie
Anteil gefahrbringender Ausfälle
● bei niedriger Anforderungsrate gemäß SN 3192040 %
● bei hoher Anforderungsrate gemäß SN 3192073 %
Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920100 FIT
Schutzart IP frontseitig gemäß IEC 60529IP20
Berührungsschutz frontseitig gemäß IEC 60529fingersicher bei senkrechter Berührung von vorne
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine Produktzulassung

CSA

CCC

Bestätigungen

UL

KC

EAC

EMV (Elektromagnetische Verträglichkeit)funktionale Sicherheit/MaschinensicherheitKonformitätserklärungPrüfbescheinigungen

RCM

Baumusterprüfbescheinigung

EG/EU-Konformitätsbescheinigung

UK-Konformitätserklärung

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

PrüfbescheinigungenMarine / Schiffbau

Sonstige

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Schiffsregister in Polen

Marine / SchiffbauSonstigeGefahrgut

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Bestätigungen

Umweltbestätigung

Hausgebrauch und ähnliche Zwecke

Transport Information

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Auslöseverhalten, I²t, Durchlassstrom
Weitere Kennlinien (z. B. Elektrische Lebensdauer, Schalthäufigkeit)
letzte Änderung:10.11.2021
Datum:
04.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RH2140-1BB40
ArtikelbeschreibungHilfsschütz, 4 S, DC 24 V, Baugröße S00, Schraubanschluss
ProduktfamilieHilfsschütze SIRIUS 3RH2, 4- und 8-polig
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41A
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLBP-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)60 Tag(e)
Nettogewicht pro ME0,271 kg
Verpackungsmaße50,00 x 61,50 x 77,50
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209828612
UPC662643906813
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5331
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2009
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-10-01
eClass7.127-37-10-01
eClass827-37-10-01
eClass927-37-10-01
eClass9.127-37-10-01
ETIM5EC000196
ETIM6EC000196
ETIM7EC000196
ETIM8EC000196
IDEA44755
UNSPSC1439-12-15-21
UNSPSC1539-12-15-29

ETIM-Daten

ETIM: EC000196 - Hilfsschütz, Relais

Wert Einheit
Handbedienung möglich (EF005881) -
Mit LED-Anzeige (EF005950) -
Montageart (EF000003) -
Schnittstelle (EF000594) -
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '24']V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 3A
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) -
Anzahl der Hilfskontakte als Schließer (EF001376) 4
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) -
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) -
Anzahl der Hilfskontakte als Wechsler (EF003531) -
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V
