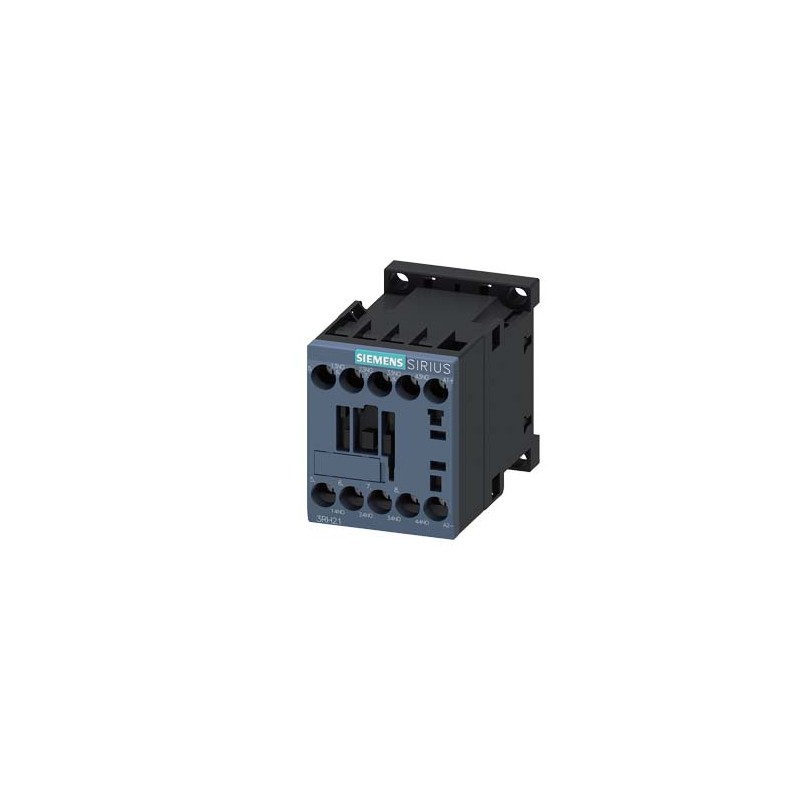

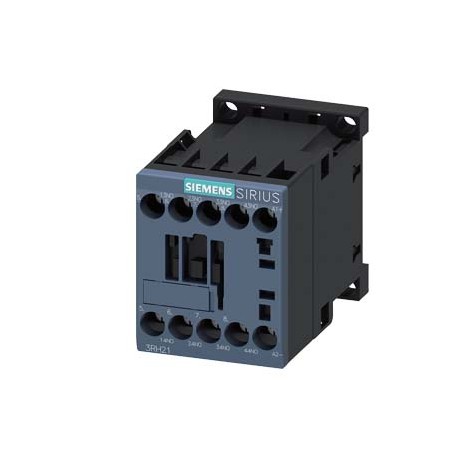

3RH2140-1BB40 SIEMENS contactor auxiliar, 4 NA, DC 24 V, Tamaño S00, borne de tornillo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RH2140-1BB40 SIEMENS contactor auxiliar, 4 NA, DC 24 V, Tamaño S00, borne de tornillo

3RH2140-1BB40

SIEMENS

contactor auxiliar, 4 NA, DC 24 V, Tamaño S00, borne de tornillo

SIRIUS Innovations Contactor auxiliar, 4NA DC 24V, S00, conexión tornillo

Más detalles


Interruptores de baja tensión > Contactor, relé

CONTROL Y CONTACTORES > Contactores Auxiliares

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $50.92
Precio unitario: $50.92

Cantidad Precio
1+$50.92
2+$47.95
3+$43.62
4+$41.16
6+$39.04
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


Datos técnicos

contactor auxiliar, 4 NA, DC 24 V, Tamaño S00, borne de tornillo
nombre comercial del productoSIRIUS
designación del productoContactor auxiliar
denominación del tipo de producto3RH2
Datos técnicos generales
tamaño del contactorS00
ampliación del producto interruptor auxiliarSí
tensión de aislamiento con grado de contaminación 3 con AC valor asignado690 V
grado de contaminación3
resistencia a tensión de choque valor asignado6 kV
resistencia a choques con choque rectangular
● con DC10g / 5 ms, 5g / 10 ms
resistencia a choques con choque sinusoidal
● con DC15g / 5 ms, 8g / 10 ms
vida útil mecánica (ciclos de maniobra)
● del contactor típico30 000 000
● del contactor con bloque de contactos auxiliares montado para equipo electrónico típico5 000 000
● del contactor con bloque de contactos auxiliares montado típico10 000 000
designaciones de referencia según IEC 81346-2:2009K
Directiva RoHS (fecha)10/01/2009
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-55 ... +80 °C
humedad relativa del aire mín.10 %
humedad relativa del aire con 55 °C según IEC 60068-2-30 máx.95 %
Circuito de corriente principal
frecuencia de maniobra en vacío
● con AC10 000 1/h
● con DC10 000 1/h
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoDC
tensión de alimentación del circuito de mando con DC
● valor asignado24 V
factor de rango de trabajo tensión de alimentación de mando valor asignado de la bobina con DC
● valor inicial0,8
● valor final1,1
potencia inicial de la bobina con DC4 W
potencia de retención de la bobina con DC4 W
retardo de cierre
● con DC30 ... 100 ms
retardo de apertura
● con DC7 ... 13 ms
duración de arco10 ... 15 ms
Circuito de corriente secundario
número de contactos NA para contactos auxiliares4
● conmutación instantánea4
números característicos y letras identificadoras para contactos40 E
intensidad de empleo con AC-12 máx.10 A
intensidad de empleo con AC-15
● con 230 V valor asignado10 A
● con 400 V valor asignado3 A
● con 500 V valor asignado2 A
● con 690 V valor asignado1 A
intensidad de empleo con 1 vía de circulación de corriente con DC-12
● con 24 V valor asignado10 A
● con 110 V valor asignado3 A
● con 220 V valor asignado1 A
● con 440 V valor asignado0,3 A
● con 600 V valor asignado0,15 A
intensidad de empleo con 2 vías de corriente en serie con DC-12
● con 24 V valor asignado10 A
● con 60 V valor asignado10 A
● con 110 V valor asignado4 A
● con 220 V valor asignado2 A
● con 440 V valor asignado1,3 A
● con 600 V valor asignado0,65 A
intensidad de empleo con 3 vías de corriente en serie con DC-12
● con 24 V valor asignado10 A
● con 60 V valor asignado10 A
● con 110 V valor asignado10 A
● con 220 V valor asignado3,6 A
● con 440 V valor asignado2,5 A
● con 600 V valor asignado1,8 A
frecuencia de maniobra con DC-12 máx.1 000 1/h
intensidad de empleo con 1 vía de circulación de corriente con DC-13
● con 24 V valor asignado10 A
● con 110 V valor asignado1 A
● con 220 V valor asignado0,3 A
● con 440 V valor asignado0,14 A
● con 600 V valor asignado0,1 A
intensidad de empleo con 2 vías de corriente en serie con DC-13
● con 24 V valor asignado10 A
● con 60 V valor asignado3,5 A
● con 110 V valor asignado1,3 A
● con 220 V valor asignado0,9 A
● con 440 V valor asignado0,2 A
● con 600 V valor asignado0,1 A
intensidad de empleo con 3 vías de corriente en serie con DC-13
● con 24 V valor asignado10 A
● con 60 V valor asignado4,7 A
● con 110 V valor asignado3 A
● con 220 V valor asignado1,2 A
● con 440 V valor asignado0,5 A
● con 600 V valor asignado0,26 A
frecuencia de maniobra con DC-13 máx.1 000 1/h
tipo de automático magnetotérmico para protección contra cortocircuito del circuito auxiliar hasta 230 VCurva C: 6 A; 0,4 kA
confiabilidad de contacto de los contactos auxiliaresuna conexión errónea por 100 millones (17 V, 1 mA)
Valores nominales UL/CSA
capacidad de carga de los contactos auxiliares según ULA600 / Q600
Protección contra cortocircuitos
tipo de cartucho fusible para protección contra cortocircuitos del bloque de contactos auxiliares necesariofusible gL/gG: 10 A
Instalación/ fijación/ dimensiones
posición de montajecon plano de montaje vertical, girable +/-180°; con plano de montaje vertical, inclinable +/-22,5° hacia delante y atrás
tipo de fijaciónfijación por tornillo y abroche a perfil de 35 mm
altura57,5 mm
anchura45 mm
profundidad73 mm
distancia que debe respetarse
● para montaje en serie
— hacia adelante10 mm
— hacia arriba10 mm
— hacia abajo10 mm
— hacia un lado0 mm
● a piezas puestas a tierra
— hacia adelante10 mm
— hacia arriba10 mm
— hacia un lado6 mm
— hacia abajo10 mm
● a piezas bajo tensión
— hacia adelante10 mm
— hacia arriba10 mm
— hacia abajo10 mm
— hacia un lado6 mm
Conexiones/ Bornes
tipo de conexión eléctrica para circuito auxiliar y circuito de mandoconexión por tornillo
tipo de secciones de conductor conectables
● para contactos auxiliares
— monofilar o multifilar2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— alma flexible con preparación de los extremos de cable2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● con cables AWG para contactos auxiliares2x (20 ... 16), 2x (18 ... 14), 2x 12
Seguridad
valor B10 con alta tasa de demanda según SN 319201 000 000; con 0,3 x Ie
cuota de defectos peligrosos
● con baja tasa de demanda según SN 3192040 %
● con alta tasa de demanda según SN 3192073 %
tasa de fallos [valor FIT] con baja tasa de demanda según SN 31920100 FIT
grado de protección IP frontal según IEC 60529IP20
protección contra contactos directos frontal según IEC 60529a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal
Certificados/ Homologaciones

Descargas y manuales

General Product Approval

CSA

CCC

Confirmation

UL

KC

EAC

EMCFunctional Safety/Safety of MachineryDeclaration of ConformityTest Certificates

RCM

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Test CertificatesMarine / Shipping

Miscellaneous

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / ShippingotherDangerous Good

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Environmental Confirmations

Household and similar appliances

Transport Information

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras)
Última modificación:10/11/2021
Fecha
4/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RH2140-1BB40
Descripción de productocontactor auxiliar, 4 NA, DC 24 V, Tamaño S00, borne de tornillo
Familia de productoContactores auxiliares SIRIUS 3RH2, 4 y 8 polos
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33X / 41A
Factor del metalLBP-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega60 Día/Días
Peso neto (kg)0,271 Kg
Dimensión de empaquetado50,00 x 61,50 x 77,50
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209828612
UPC662643906813
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5331
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/09
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-10-01
eClass7.127-37-10-01
eClass827-37-10-01
eClass927-37-10-01
eClass9.127-37-10-01
ETIM5EC000196
ETIM6EC000196
ETIM7EC000196
ETIM8EC000196
IDEA44755
UNSPSC1439-12-15-21
UNSPSC1539-12-15-29

Datos ETIM

ETIM: EC000196 - Contactor, relé

Valor Unidad
Operación manual posible (EF005881) -
Con pantalla LED (EF005950) -
Tipo de montaje (EF000003) -
Interfaz (EF000594) -
Tensión de alimentación de control nominal Us en CC (EF003980) ['-', '24']V
Tipo de tensión de accionamiento (EF008242) CC
Corriente de funcionamiento nominal Ie, 400 V (EF001378) 3A
Tipo de conexión del circuito auxiliar (EF006820) Conexión roscada
Número de contactos auxiliares normalmente cerrados (EF001377) -
Número de contactos auxiliares normalmente abiertos (EF001376) 4
Número de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281) -
Número de contactos auxiliares normalmente abiertos, extremo delantero (EF007282) -
Número de contactos auxiliares como contacto de cambio (EF003531) -
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) -V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) -V


Datasheet - PDF

▲
Título: Tamaño: Tipo:
3RH2140-1BB40 3RH2140-1BB40 ES_3RH2140-1BB40.pdf 287 Kbytes 3RH2140-1BB40 3RH2140-1BB40 ES_3RH2140-1BB40.pdf
