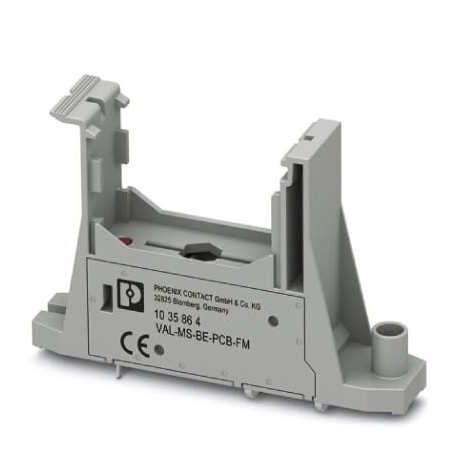

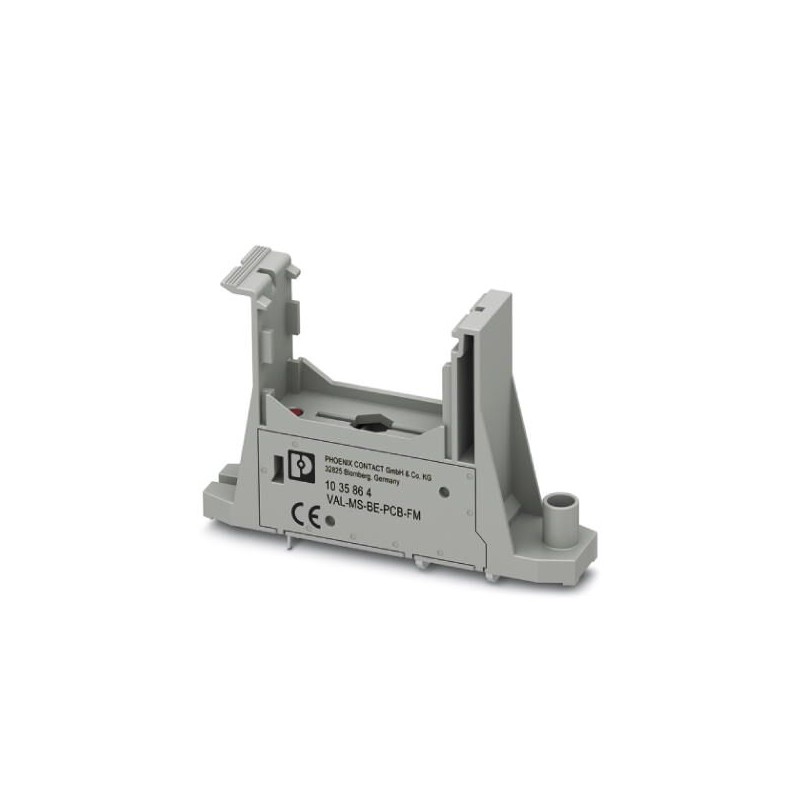

VAL-MS-BE-PCB-FM 1035864 PHOENIX CONTACT Überspannungsschutzbasiselement VAL-MS-BE-PCB-FM 1035864
VAL-MS-BE-PCB-FM
1035864
PHOENIX_CONTACT
10
Überspannungsschutzbasiselement - VAL-MS-BE-PCB-FM - 1035864
Einkanaliges Steckdosenelement für Überspannungsschutzgeräte der Serie VAL-MS Typ I und Typ II, für isolierte und geerdete Spannungssysteme bis 1500 V DC und 690 V AC, für den kompakten Einbau auf Leiterplatte, mit integriertem Fernmeldekontakt
Erdung, Blitz- und Überspannungsschutz > Zubehör/Ersatzteile für Überspannungsschutz Energietechnik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Einkanaliges Sockelelement für Überspannungsschutzgeräte der VAL-MS-Serie Typ I und Typ II, für isolierte und geerdete Spannungssysteme bis 1500 V DC und 690 V AC, für platzsparende Leiterplatteninstallation, mit integriertem Fernmeldekontakt
Kaufmännische Daten
| Bestellschlüssel | 1035864 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Mindestbestellmenge | 10 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626542430 |
| Gewicht pro Stück (exklusive Verpackung) | 32,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 41,180 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | CN (China) |
Maße
| Höhe | 88 mm |
|---|---|
| Breite | 20 mm |
| Tiefe | 53 mm (Ohne Pinlänge) |
Umgebungsbedingungen
| Schutzart | IP00 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | 5000 m (Basisisolierung) |
| 3000 m () | |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % |
| Schock (Betrieb) | 15g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 2g (10‒500 Hz / 2,5 h / XYZ) |
Allgemein
| IEC-Prüfklasse | I / II |
|---|---|
| EN Type | T1 / T2 |
| Einbauort | Innenraum |
| Zugänglichkeit | Zugänglich |
| Montageart | Leiterplattenmontage |
| Farbe | verkehrsgrau A RAL 7042 |
| Material Gehäuse | PA 6.6-FR 20 % GF |
| Verschmutzungsgrad | 2 |
| Abstand zu aktiven und geerdeten Teilen | 16 mm |
| Brennbarkeitsklasse nach UL 94 | V-0 |
Schutzschaltung
| Höchste Dauerspannung UC | 760 V AC |
|---|---|
| Nennableitstoßstrom In(8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 40 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs (Schirm-Erde) | 12,5 kA |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 250 A (gG) |
Anzeige / Fernmeldung
| Schaltfunktion | Wechsler |
|---|---|
| Betriebsspannung | 5 V AC ... 30 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 1 A AC |
| 1 A DC |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61643-11 2011 |
|---|---|
| EN 61643-11 2012 | |
| EN 50539-11 2013 |
Klassifikationen
eCl@ss
| eCl@ss 8.0 | 27130803 |
|---|---|
| eCl@ss 9.0 | 27130803 |
ETIM
| ETIM 5.0 | EC000472 |
|---|---|
| ETIM 6.0 | EC000472 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
