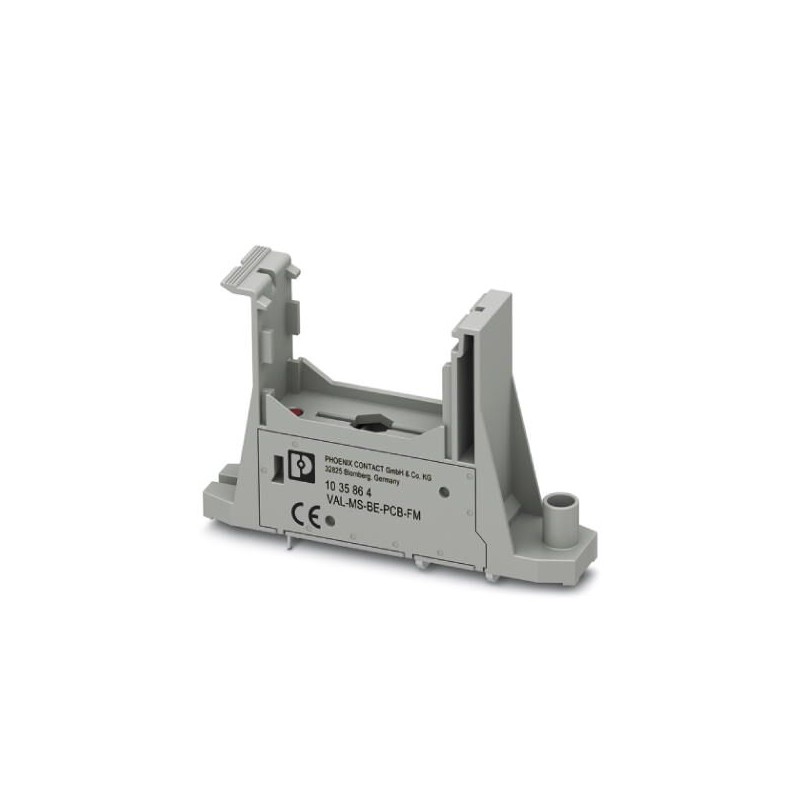

VAL-MS-BE-PCB-FM 1035864 PHOENIX CONTACT Базовый элемент для защиты от перенапряжений VAL-MS-BE-PCB-FM 10358..
VAL-MS-BE-PCB-FM
1035864
PHOENIX_CONTACT
10
Базовый элемент для защиты от перенапряжений - VAL-MS-BE-PCB-FM - 1035864
Одноканальный гнездовой элемент для устройств защиты от перенапряжений серии VAL-MS типа I и типа II, для изолированных и заземленных систем напряжения до 1500 В DC и 690 В AC, для компактной установки на печатной плате, со встроенным контактом дистанционной индикации
Заземление и молниезащита > Комплектующие для защиты от скачков напряжения для систем энергоснабжения
Trabtech (TT)
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Одноканальный цокольный элемент для устройств защиты от импульсных перенапряжений серии VAL-MS тип I и тип II, для изолированных и заземленных систем напряжения до 1500 В DC и 690 В AC, для компактного монтажа на печатных платах, с интегрированным контактом дистанционной сигнализации в каждом штекере
Коммерческие данные
| Код заказа | 1035864 |
|---|---|
| Упаковочная единица | 10 stk |
| Минимальный объем заказа | 10 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626542430 |
| Вес/шт. (без упаковки) | 32,000 GRM |
Размеры
| Высота | 88 мм |
|---|---|
| Ширина | 20 мм |
| Глубина | 53 мм (Без длины выводов) |
Окружающие условия
| Степень защиты | IP00 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | 5000 м (Основная изоляция) |
| 3000 м () | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % |
| Удары (при эксплуатации) | 15г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 2г (10‒500 Гц / 2,5 ч / XYZ) |
Общие сведения
| Класс испытания согл. МЭК | I / II |
|---|---|
| Тип EN | T1 / T2 |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Тип монтажа | Монтаж на печатную плату |
| Цвет | серый цвет A RAL 7042 |
| Материал корпуса | PA 6.6-FR 20 % GF |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 16 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
Защитная цепь
| Макс. напряжение при длит. нагрузке UC | 760 В AC |
|---|---|
| Номинальный импульсный ток утечки In(8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax(8/20) мкс | 40 кA |
| Максимальный импульсный ток утечки Imax(8/20) µs (экранированное заземление) | 12,5 кA |
| Макс. номинал входного предохранителя при подключении ответвлений | 250 A (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 30 В AC |
| 30 В DC | |
| Рабочий ток | 5 мA AC ... 1 A AC |
| 1 A DC |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 | |
| EN 50539-11 2013 |
Классификация
eCl@ss
| eCl@ss 8.0 | 27130803 |
|---|---|
| eCl@ss 9.0 | 27130803 |
ETIM
| ETIM 5.0 | EC000472 |
|---|---|
| ETIM 6.0 | EC000472 |
