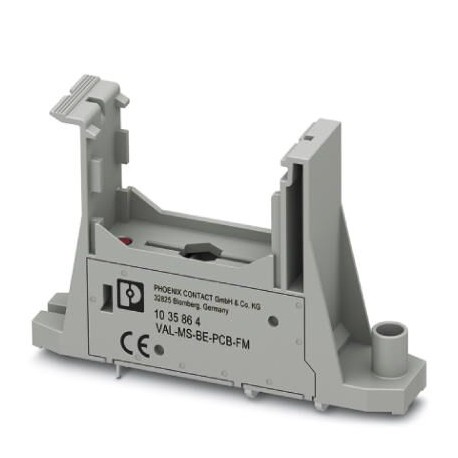

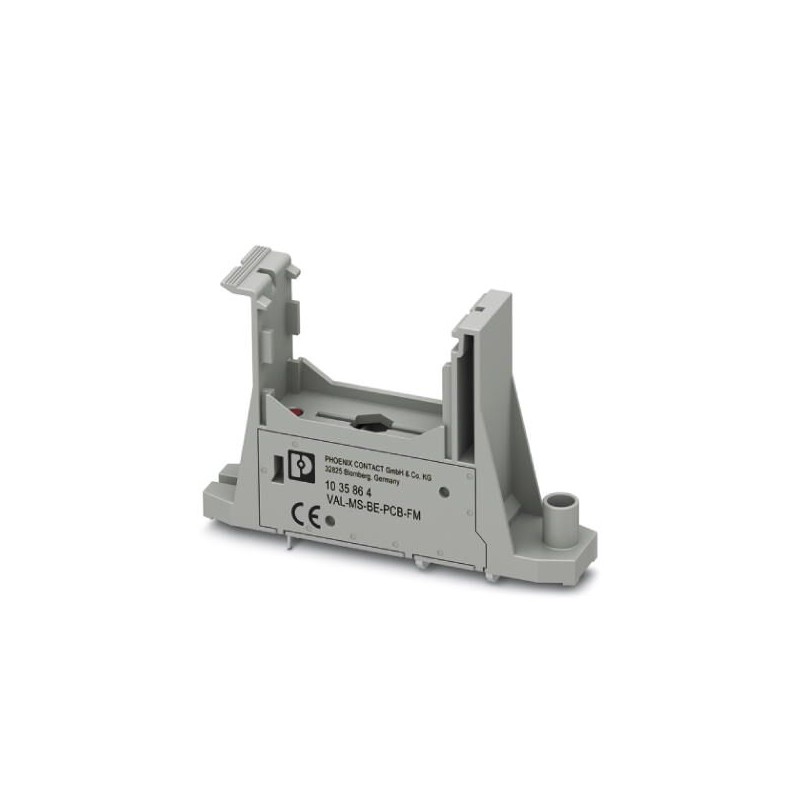

VAL-MS-BE-PCB-FM 1035864 PHOENIX CONTACT Base da proteção contra surtos VAL-MS-BE-PCB-FM 1035864
VAL-MS-BE-PCB-FM
1035864
PHOENIX_CONTACT
10
Base da proteção contra surtos - VAL-MS-BE-PCB-FM - 1035864
Elemento de soquete de canal único para dispositivos de proteção contra surtos da série VAL-MS tipo I e tipo II, para sistemas de tensão isolados e aterrados de até 1500 V DC e 690 V AC, para instalação compacta em placa de circuito impresso, com contato de indicação remota integrado
Aterramento, proteção contra raios e sobretensões > Acessórios para a engenharia de energia-proteção contra sobretensões
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Elemento de base monocanal para dispositivos de proteção contra surtos da série VAL-MS tipo I e tipo II, para sistemas de tensão isolados e aterrados até 1500 V DC e 690 V AC, para instalação de placas de circuito impresso em pouco espaço, com contato de sinalização remota integrado
Dados comerciais
| Código do pedido | 1035864 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Quantidade mínima de pedido | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626542430 |
| Peso por unidade (exclusive embalagem) | 32,000 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | CN (China) |
Medidas
| Altura | 88 mm |
|---|---|
| Largura | 20 mm |
| Profundidade | 53 mm (Sem o comprimento do pino) |
Condições ambiente
| Grau de proteção | IP00 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | 5000 m (Isolamento básico) |
| 3000 m () | |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % |
| Impactos (Operação) | 15g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 2g (10‒500 Hz / 2,5 h / XYZ) |
Geral
| Tipo de proteção de acordo com IEC | I / II |
|---|---|
| Tipos EN | T1 / T2 |
| Local de montagem | Interior |
| Acessibilidade | Acessível |
| Tipo de montagem | Montagem de circuito impresso |
| Cor | cinza A RAL 7042 |
| Material caixa | PA 6.6-FR 20 % GF |
| Grau de impurezas | 2 |
| Distância a peças ativar e aterradas | 16 mm |
| Classe de inflamabilidade conforme UL 94 | V-0 |
Circuito de proteção
| Máxima tensão contínua UC | 760 V AC |
|---|---|
| Corrente de pico nominal In(8/20)µs | 20 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 40 kA |
| Corrente de descarga máxima Imáx(8/20) µs (blindagem-terra) | 12,5 kA |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 250 A (gG) |
Indicação/mensagem remota
| Função de comutação | Inversor |
|---|---|
| Tensão operacional | 5 V AC ... 30 V AC |
| 30 V DC | |
| Corrente de operação | 5 mA AC ... 1 A AC |
| 1 A DC |
Normas e disposições
| Normas/Disposições | IEC 61643-11 2011 |
|---|---|
| EN 61643-11 2012 | |
| EN 50539-11 2013 |
Classificações
eCl@ss
| eCl@ss 8.0 | 27130803 |
|---|---|
| eCl@ss 9.0 | 27130803 |
ETIM
| ETIM 5.0 | EC000472 |
|---|---|
| ETIM 6.0 | EC000472 |
