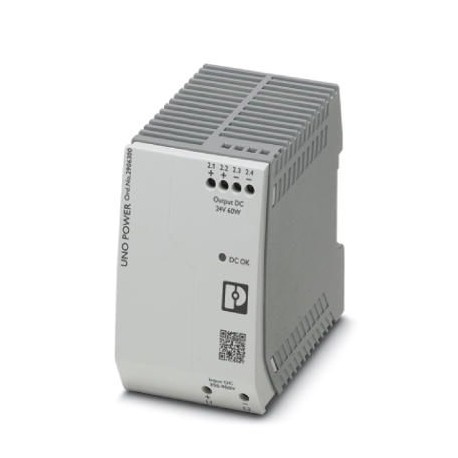

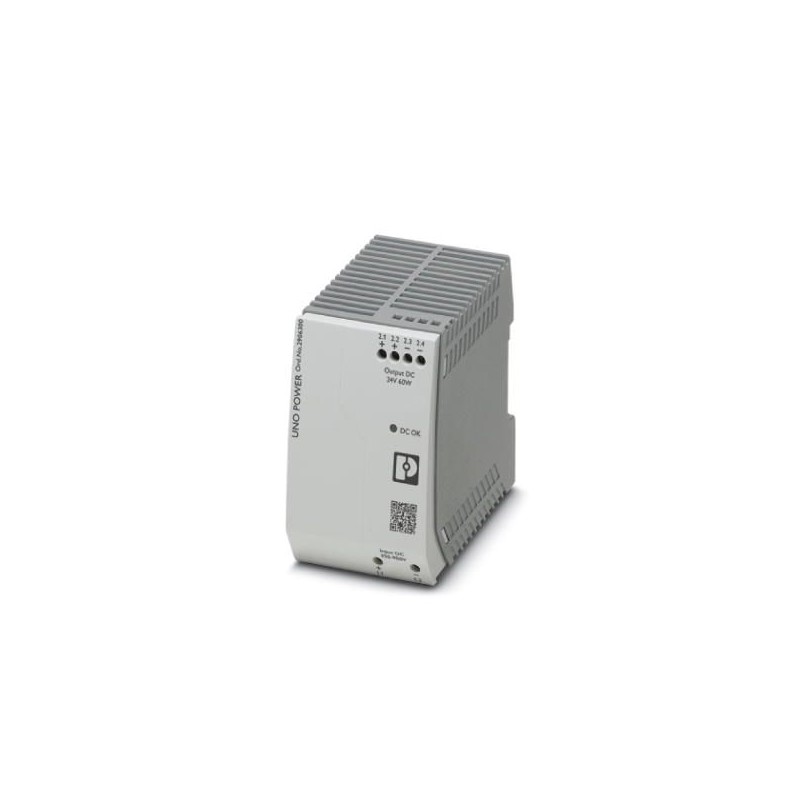

UNO-PS/350-900DC/24DC/60W 2906300 PHOENIX CONTACT DC/DC-Wandler
UNO-PS/350-900DC/24DC/60W
2906300
PHOENIX_CONTACT
DC/DC-Wandler
Primär getakteter DC/DC UNO-Transformator mit großem Eingangsbereich, für Hutschienenmontage, Eingang: 350 ... 900 V DC, Ausgang: 24 V DC/60 W
Niederspannungsschaltgeräte > Gleichstromversorgung
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2906300 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | H1 - Stromversorgungen |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 233 (C-4-2017) |
| GTIN | 4055626062648 |
| Gewicht pro Stück (exklusive Verpackung) | 316,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 316,900 g |
| Zolltarifnummer | 85044030 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 55 °C Derating: 2,5%/K) |
| Umgebungstemperatur (Startup type tested) | -40 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, keine Betauung) |
| Klimaklasse | 3K3 (nach EN 60721) |
| Verschmutzungsgrad | 2 |
Eingangsdaten
| Eingangsnennspannungsbereich | 350 V DC ... 900 V DC |
|---|---|
| Eingangsspannungsbereich | 300 V DC ... 1000 V DC |
| Spannungsfestigkeit maximal | ≤ 1050 V DC |
| Stromaufnahme | 0,19 A (350 V DC) |
| 0,07 A (1000 V DC) | |
| Einschaltstromstoß | < 1 A (typisch) |
| Auswahl geeigneter Sicherungen | 1 A (Charakteristik gPV oder vergleichbar) |
Ausgangsdaten
| Nennausgangsspannung | 24 V DC ±1 % |
|---|---|
| Nennausgangsstrom (IN) | 2,5 A (-25 °C ... 55 °C) |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Parallelschaltbarkeit | ja, zur Redundanz und Leistungserhöhung |
| Serienschaltbarkeit | nein |
| Rückspeisefestigkeit | < 35 V DC |
| Schutz gegen Überspannung am Ausgang | < 35 V DC |
| Regelabweichung | < 1 % (Laständerung statisch 10 % ... 90 %) |
| < 3 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz) | |
| < 0,1 % (Eingangsspannungsänderung ±10 %) | |
| Restwelligkeit | < 20 mVSS(bei Nennwerten) |
| Ausgangsleistung | 60 W |
| Einschaltzeit typisch | < 1 s |
| Verlustleistung Leerlauf maximal | < 0,5 W |
| Verlustleistung Nennlast maximal | < 6,5 W |
Allgemein
| Nettogewicht | 0,3 kg |
|---|---|
| Wirkungsgrad | > 90 % |
| Isolationsspannung Eingang/Ausgang | 8 kV DC (Typprüfung) |
| 3 kV DC (Stückprüfung) | |
| Schutzklasse | II |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1160000 h (40 °C) |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 30 mm |
Anschlussdaten Eingang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
Anschlussdaten Ausgang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störfestigkeit | EN 61000-6-2:2005 |
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | 4 kV (Prüfschärfegrad 3) |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 10 V/m |
| Frequenzbereich | 1,4 GHz ... 2 GHz |
| Prüffeldstärke | 3 V/m |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Normen/Bestimmungen | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenzbereich | 10 kHz ... 80 MHz |
| Spannung | 10 V (Prüfschärfegrad 3) |
| Normen/Bestimmungen | EN 61000-4-11 |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG |
| Norm - Sicherheit von Wechselrichtern zur Anwendung in photovoltaischen Energiesystemen | IEC 62109-1 |
| Norm - Elektrische Sicherheit | IEC 62109-1 |
| Norm - Schutzkleinspannung | IEC 60950-1 (SELV) und EN 60204-1 (PELV) |
| Norm - Sichere Trennung | DIN VDE 0100-410 |
| Norm - Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
| UL-Zulassungen | UL 1741 |
| Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannungseinbrüche | EN 61000-4-11 |
| Einrichtungen der Informationstechnik - Sicherheit (CB Scheme) | CB-Scheme |
| Überspannungskategorie (IEC 62109-1) | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| 1. Ausgangsspannung (EF006792) | 24 V |
| Max. Ausgangsstrom 1 (EF008284) | 2.5 A |
| Ausgangsspannung einstellbar (EF007002) | Nein |
| Nennwert Ausgangsspannung 1 (EF009393) | 24 V |
| Nennwert Ausgangsstrom 1 (EF009396) | 2.5 A |
| Kurzschlussfest (EF007332) | Ja |
| Bemessungsversorgungsspannung DC (EF007078) | 300 V |
| Ausgangsspannung geregelt (EF003092) | Ja |
| Leistungsabgabe (EF003034) | 60 W |
| Stabilisiert (EF005302) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wandmontage möglich (EF003973) | Nein |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Einbauhöhe (EF000332) | 90 mm |
| Direktmontage möglich (EF005689) | Nein |
| Breite (EF000008) | 55 mm |
| Höhe (EF000040) | 90 mm |
| Tiefe (EF000049) | 84 mm |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
