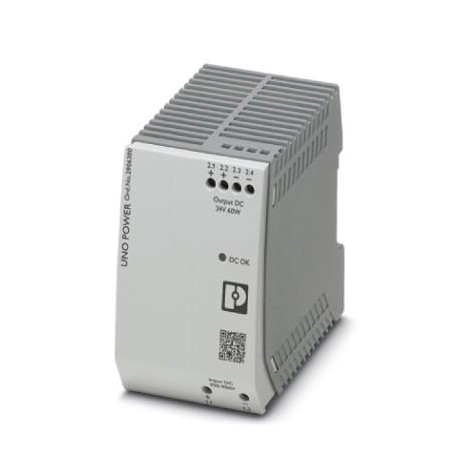

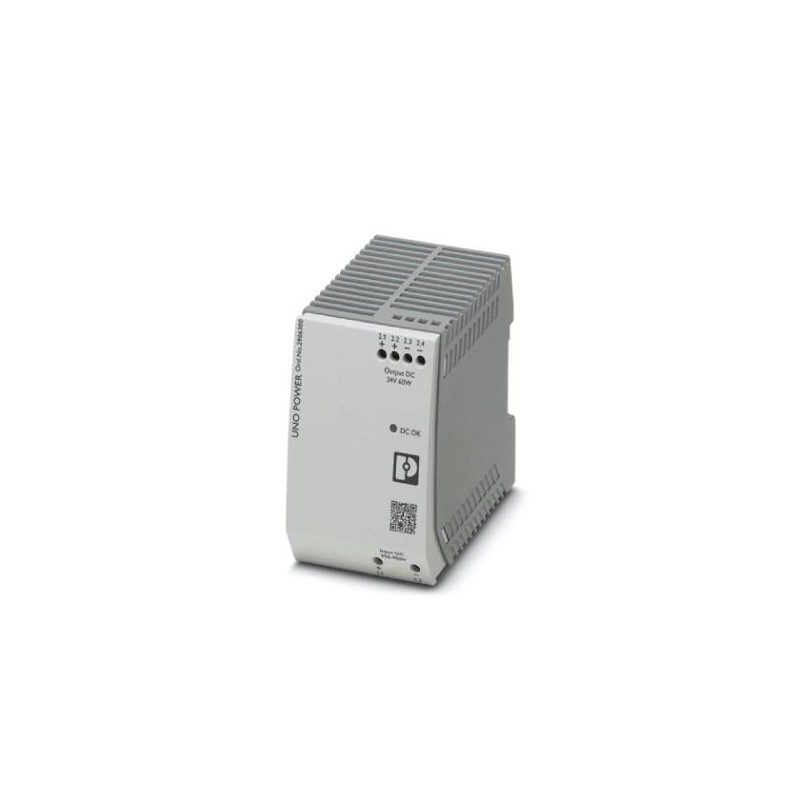

UNO-PS/350-900DC/24DC/60W 2906300 PHOENIX CONTACT Convertisseur DC/DC
UNO-PS/350-900DC/24DC/60W
2906300
PHOENIX_CONTACT
Convertisseur DC/DC
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2906300 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 233 (C-4-2017) |
| GTIN | 4055626062648 |
| Poids par pièce (hors emballage) | 0,317 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (derating à partir de 55 °C : 2,5%/K) |
| Température ambiante (type de démarrage testé) | -40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d'entrée
| Plage de tension nominale d'entrée | 350 V DC ... 900 V DC |
|---|---|
| Plage de tension d'entrée | 300 V DC ... 1000 V DC |
| Rigidité diélectrique maximum | ≤ 1050 V DC |
| Courant absorbé | 0,19 A (350 V DC) |
| 0,07 A (1000 V DC) | |
| Choc de courant d'enclenchement | < 1 A (typique) |
| Sélection des fusibles appropriés | 1 A (Caractéristique gPV ou équivalente) |
Données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Courant nominal de sortie (IN) | 2,5 A (-25 °C ... 55 °C) |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | Non |
| Résistance à l'alimentation de retour | < 35 V DC |
| Protection antisurtension en sortie | < 35 V DC |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 3 % (Modification de la charge dynamique 10 % ... 90 %, 10 Hz) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 20 mVCC(pour les valeurs nominales) |
| Puissance de sortie | 60 W |
| Temps d'enclenchement typique | < 1 s |
| Puissance dissipée à vide maximale | < 0,5 W |
| Puissance dissipée charge nominale max. | < 6,5 W |
Généralités
| Poids net | 0,3 kg |
|---|---|
| Rendement | > 90 % |
| Tension d'isolement entrée/sortie | 8 kV DC (homologation du type) |
| 3 kV DC (Contrôle individuel) | |
| Classe de protection | II |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1160000 h (40 °C) |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontale 0 mm, verticale 30 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Immunité | EN 61000-6-2:2005 |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 3) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 10 kHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Normes/Prescriptions | EN 61000-4-11 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme - sécurité d'onduleurs pour l'utilisation dans des systèmes énergétiques photovoltaïques | CEI 62109-1 |
| Norme – sécurité électrique | CEI 62109-1 |
| Norme – Faible tension de protection | CEI 60950-1 (SELV) et EN 60204-1 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologations UL | UL 1741 |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Demande d'homologation de l'industrie des semi-conducteurs concernant les chutes de tension du secteur | EN 61000-4-11 |
| Dispositifs de traitement de l'information - Sécurité (schéma CB ) | Schéma CB |
| Catégorie de surtension (CEI 62109-1) | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
