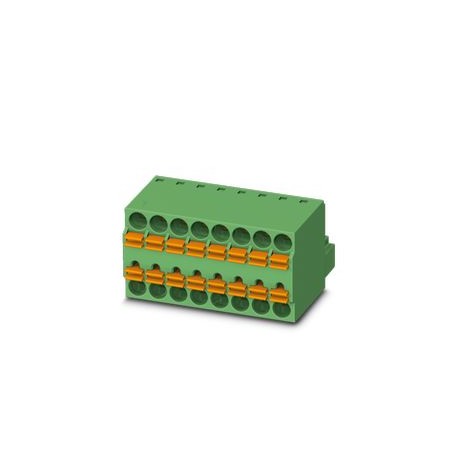

TFMC 1,5/ 4-ST-3,5 2BD:5-8 1564786 PHOENIX CONTACT TWIN-Stecker für Leiterplatten, Nennschnitt: 1,5 mm², Far.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TFMC 1,5/ 4-ST-3,5 2BD:5-8 1564786 PHOENIX CONTACT TWIN-Stecker für Leiterplatten, Nennschnitt: 1,5 mm², Far..

TFMC 1,5/ 4-ST-3,5 2BD:5-8

1564786

PHOENIX_CONTACT

1000

TWIN-Stecker für Leiterplatten, Nennschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Sn, Kontaktverbindungstyp: weiblich, Anzahl der Reihen: 1, Anzahl der Polen: 4, Artikelfamilie: TFMC 1,5/.. -ST, Pitch: 3,5 mm, Verbindungstyp: Steckfederverbindung, Treiber-/Leiterplatten-Verbindungsrichtung: 0°, Stecksystem: COMBICON MC 1.5, Steckerfront: Standard, Verriegelung: ohne, Klemmtyp: ohne, Verpackungstyp: Boxed

Leiterplatten-Steckverbinder

Leiterplattenstecker, Nennquerschnitt: 1,5 mm2, Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse, Anzahl der Reihen: 1, Polzahl: 4, Artikelfamilie: TFMC 1,5/..-ST, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Leiter/Platine: 0 °, Stecksystem: COMBICON MC 1,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $7,232.11
Stückpreis: $7.23
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProduktlinieCOMBICON Connectors S
ProdukttypLeiterplattenstecker
ProduktfamilieTFMC 1,5/..-ST
Polzahl4
Rastermaß3,5 mm
Anzahl der Reihen1
Elektrische Eigenschaften
Nennstrom IN8 A
Nennspannung UN160 V
Verschmutzungsgrad3
Durchgangswiderstand3,3 mΩ
Bemessungsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)320 V
Bemessungsstoßspannung (II/2)2,5 kV
Anschlussdaten
Anschlusstechnik
BauformStandard
SteckverbindersystemCOMBICON MC 1,5
Nennquerschnitt1,5 mm²
KontaktartBuchse
Verriegelung
Verriegelungsartohne
Befestigungsflanschohne
Leiteranschluss
AnschlussartPush-in-Federanschluss
Anschlussrichtung Leiter/Platine0 °
Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG24 ... 16
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 0,75 mm²
Lehrdorn a x b / Durchmesser2,4 mm x 1,5 mm / 1,6 mm
Abisolierlänge10 mm
Angaben zu Aderendhülsen ohne Isolierkragen
empfohlene Crimpzange1212034 CRIMPFOX 6
Aderendhülsen ohne Isolierkragen, nach DIN 46228-1Querschnitt: 0,25 mm²; Länge: 7 mm
Querschnitt: 0,34 mm²; Länge: 7 mm
Querschnitt: 0,5 mm²; Länge: 8 mm ... 10 mm
Querschnitt: 0,75 mm²; Länge: 8 mm ... 10 mm
Querschnitt: 1 mm²; Länge: 8 mm ... 10 mm
Querschnitt: 1,5 mm²; Länge: 10 mm
Angaben zu Aderendhülsen mit Isolierkragen
empfohlene Crimpzange1212034 CRIMPFOX 6
Aderendhülsen mit Isolierkragen, nach DIN 46228-4Querschnitt: 0,14 mm²; Länge: 8 mm
Querschnitt: 0,25 mm²; Länge: 8 mm ... 10 mm
Querschnitt: 0,34 mm²; Länge: 8 mm ... 10 mm
Querschnitt: 0,5 mm²; Länge: 8 mm ... 10 mm
Querschnitt: 0,75 mm²; Länge: 10 mm
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)grün (6021)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Materialangaben - Betätigungselement
Farbe (Betätigungselement)orange (2003)
IsolierstoffPBT
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Maße
Rastermaß3,5 mm
Breite [w]14,8 mm
Höhe [h]15,7 mm
Länge [l]22,9 mm
Mechanische Prüfungen
Leiteranschluss
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Mehrmaliges Anschließen und Lösen
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Steck- und Ziehkräfte
ErgebnisPrüfung bestanden
Anzahl der Zyklen25
Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.6 N
Beständigkeit von Aufschriften
PrüfspezifikationDIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
Polarisation und Kodierung
PrüfspezifikationDIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
Sichtprüfung
PrüfspezifikationDIN EN 60512-1-1:2003-01
ErgebnisPrüfung bestanden
Maßprüfung
PrüfspezifikationDIN EN 60512-1-2:2003-01
ErgebnisPrüfung bestanden
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Sweep-Geschwindigkeit5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
Lebensdauerprüfung
PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Stehstoßspannung auf Meereshöhe2,95 kV
Durchgangswiderstand R13,3 mΩ
Durchgangswiderstand R23,4 mΩ
Steckzyklen25
Klimatische Prüfung
PrüfspezifikationDIN EN ISO 6988:1997-03
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Wärmebeanspruchung100 °C/168  h
Stehwechselspannung1,39 kV
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Elektrische Prüfungen
Thermische Prüfung | Prüfgruppe C
PrüfspezifikationDIN EN 60512-5-1:2003-01
Geprüfte Polzahl10
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole> 5 MΩ
Temperaturzyklen
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Luft- und Kriechstrecken |
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)2 mm
Bemessungsisolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)1,5 mm
Bemessungsisolationsspannung (II/2)320 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)1,6 mm
Verpackungsangaben
Verpackungsartverpackt im Karton

ETIM for 1564786 Steckverbinder (EC002638)
Merkmal Wert
Verbindungsart (EF000064) sonstige
Kontaktausführung (EF001587) Buchse
Anzahl der Steckkontaktreihen (EF006935) 1
Rastermaß der Kontakte (EF007326) 3.5 mm
Rastermaß der Anschlüsse (EF006827) 3.5 mm
Winkel Kontakt/Leiteranschluss (EF007546) sonstige
Bemessungsstrom In (EF008250) 8 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.2 mm²
Ausführung des elektrischen Anschlusses (EF003961) Federzuganschluss
Anschließbare Kabeltype (EF006816) Rundkabel
Werkstoff der Kontaktbeschichtung (EF004020) Zinn
Werkstoff des Kontaktes (EF007544) Kupfer
Werkstoff des Isolierkörpers (EF007543) Polyamid (PA)
Werkstoff des Gehäuses (EF001596) sonstige
Gehäusefarbe (EF000136) grün
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
