Vergrößern

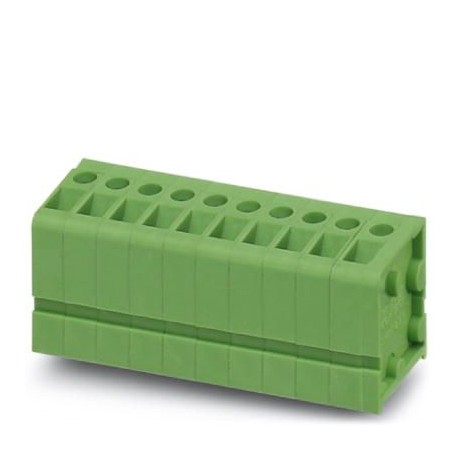

FRONT 2,5-V/SA 5/10 1700765 PHOENIX CONTACT Leiterplattenklemme
FRONT 2,5-V/SA 5/10
1700765
PHOENIX_CONTACT
20
Leiterplattenklemme
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1700765 |
|---|---|
| Verpackungseinheit | 20 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 115 (C-1-2013) |
| GTIN | 4046356465694 |
| Gewicht pro Stück (exklusive Verpackung) | 36,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 36,000 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 18,5 mm |
|---|---|
| Rastermaß | 5 mm |
| Maß a | 45 mm |
| Breite [ w ] | 52,5 mm |
| Bauhöhe | 20 mm |
| Höhe [ h ] | 31 mm |
| Pinlänge [P] | 3,5 mm |
| Stiftabstand | 5 mm |
| Bohrlochdurchmesser | 1,2 mm |
Allgemein
| Artikelfamilie | FRONT 2,5-V/SA 5 |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 400 V |
| Bemessungsspannung (II/2) | 630 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 24 A |
| Nennquerschnitt | 2,5 mm² |
| Belastungsstrom maximal | 17,5 A |
| Isolierstoff | PA |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Lehrdorn | A3 |
| Abisolierlänge | 9 mm |
| Polzahl | 10 |
| Schraubengewinde | M2,5 |
| Anzugsdrehmoment min | 0,4 Nm |
| Anzugsdrehmoment max | 0,5 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 0,34 mm² |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1700765-FRONT 2,5-V/SA 5/10 | 132 Kbytes |
|
