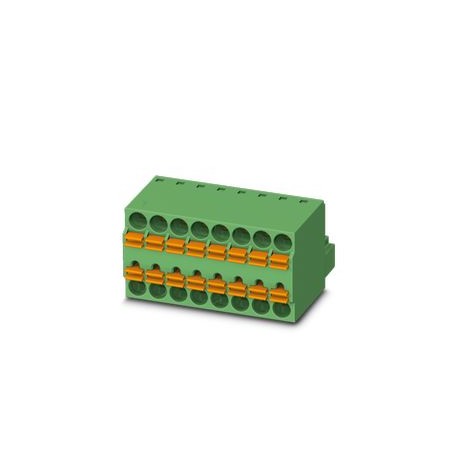

TFMC 1,5/ 4-ST-3,5 2BD:5-8 1564786 PHOENIX CONTACT Разъём TWIN для печатной платы, номинальный разрез: 1,5 м.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

TFMC 1,5/ 4-ST-3,5 2BD:5-8 1564786 PHOENIX CONTACT Разъём TWIN для печатной платы, номинальный разрез: 1,5 м..

TFMC 1,5/ 4-ST-3,5 2BD:5-8

1564786

PHOENIX_CONTACT

1000

Разъём TWIN для печатной платы, номинальный разрез: 1,5 мм², цвет: зелёный, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Sn, тип контакта: Female, количество строк: 1, количество полюсов: 4, семейство изделий: TFMC 1.5/.. -ST, шаг: 3,5 мм, тип соединения: пружинное соединение, направление соединения драйвера/печатной платы: 0°, система плагина: COMBICON MC 1.5, расположение лицевой панели плагина: стандартное, замк: без, тип зажима: без, тип упаковки: в коробке

Разъем печатной платы

Штекерный соединитель для печатной платы, номинальное сечение: 1,5 мм2, цвет: зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Жесть, тип соединения контактов: Розетка, количество рядов: 1, количество позиций: 4, модельный ряд: TFMC 1,5/.. -ST, шаг: 3,5 мм, способ подключения: пружинное соединение push-in, направление соединения проводник/печатная плата: 0°, вставная система: COMBICON MC 1,5, запирание: без, монтаж: без, вид упаковки: упакован в картон

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $7,249.66
Цена за единицу: $7.25
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства продукта
Продуктовая линейкаРазъемы COMBICON S
Тип продуктаРазъем для печатной платы
Семейство продуктовTFMC 1,5/.. -УЛ
Количество позиций4
Смола3,5 мм
Количество строк1
Электрические свойства
Номинальный ток Iн8 A
Номинальное напряжение Uн160 В
Степень загрязнения3
Контактное сопротивление3,3 мОм
Номинальное напряжение (III/3)160 В
Номинальное напряжение перенапряжения (III/3)2,5 кВ
Номинальное напряжение (III/2)160 В
Номинальное напряжение перенапряжения (III/2)2,5 кВ
Номинальное напряжение (II/2)320 В
Номинальное напряжение перенапряжения (II/2)2,5 кВ
Данные подключения
Технология подключения
типСтандарт
Система разъемовКОМБИКОН МС 1,5
Номинальное сечение1,5 мм²
Тип контактного соединенияРозетка
Блокировать
Тип блокировкибез
Монтажный фланецбез
Подключение проводников
Способ подключенияПружинное соединение push-in
Направление соединения проводника/печатной платы0 °
Сечение проводника жесткое0,2 мм² ... 1,5 мм²
Гибкое сечение провода0,2 мм² ... 1,5 мм²
Сечение проводника AWG24 ... 16
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,25 мм² ... 1,5 мм²
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,25 мм² ... 0,75 мм²
Цилиндрический калибр a x b / диаметр2,4 x 1,5 мм / 1,6 мм
Длина зачистки10 мм
Технические характеристики наконечников без изолирующего кольца
Рекомендуемый инструмент для обжима1212034 КРИМПФОКС 6
наконечники без изолирующей манжеты, согласно DIN 46228-1Поперечное сечение: 0,25 мм²; Длина: 7 мм
Поперечное сечение: 0,34 мм²; Длина: 7 мм
Поперечное сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 1 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 1,5 мм²; Длина: 10 mm
Технические характеристики наконечников с изолирующим кольцом
Рекомендуемый инструмент для обжима1212034 КРИМПФОКС 6
наконечники с изолирующим кольцом, согласно DIN 46228-4Поперечное сечение: 0,14 мм²; Длина: 8 mm
Поперечное сечение: 0,25 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 0,34 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 10 mm
Технические характеристики материалов
Данные о материалах - контакты
заметкаСоответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностигорячее лужение
Конечная точка металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Площадь контакта металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (корпус)зеленый (6021)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс горючести согласно UL 94V0
Индекс воспламеняемости калильной проволоки GWFI в соответствии с EN 60695-2-12850
Температура зажигания провода накаливания GWIT в соответствии с EN 60695-2-13775
Температура для испытания шаром под давлением в соответствии с EN 60695-10-2125 КК
Данные о материале – исполнительный элемент
Цвет (Исполнительный элемент)оранжевый (2003)
Изоляционный материалПБТ
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс горючести согласно UL 94V0
Размеры
Размерный рисунокbkgvpdefhs.jpg
Смола3,5 мм
Ширина [w]14,8 мм
Высота [ч]15,7 мм
Длина [л]22,9 мм
Механические испытания
Подключение проводников
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
Проверка на повреждение и ослабление проводника
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
Повторное подключение и отключение
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
Испытание на выдергивание
СпецификацияМЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тягового усилия/фактическое значение0,2 мм² / сплошной / > 10 Н
0,2 мм² / гибкий / > 10 Н
1,5 мм² / сплошной / > 40 Н
1,5 мм² / гибкий / > 40 Н
Усилия ввода и извлечения
РезультатТест пройден
Нет. циклов25
Сила вставки на положение прибл.8 Н
Сила отрыва на поз.6 Н
Стойкость надписей
СпецификацияМЭК 60068-2-70:1995-12
РезультатТест пройден
Поляризация и кодирование
СпецификацияМЭК 60512-13-5:2006-02
РезультатТест пройден
Визуальный осмотр
СпецификацияМЭК 60512-1-1:2002-02
РезультатТест пройден
Проверка размеров
СпецификацияМЭК 60512-1-2:2002-02
РезультатТест пройден
Условия окружающей среды и реальной жизни
Испытание на вибрацию
СпецификацияМЭК 60068-2-6:2007-12
частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось2,5 ч
Испытание на прочность
СпецификацияМЭК 60512-9-1:2010-03
Выдерживаемое импульсное напряжение на уровне моря2,95 кВ
Контактное сопротивление R13,3 мОм
Контактное сопротивление R23,4 мОм
Циклы ввода/вывода25
Климатические испытания
СпецификацияИСО 6988:1985-02
Коррозионное напряжение0.2 дм3ТАК2на 300 дм3/40 °C/1 цикл
Термическое напряжение100 °C/168 ч
Выдерживаемое напряжение рабочей частоты1,39 кВ
Окружающие условия
Температура окружающей среды (эксплуатация)-40 °С ... 100 °C (в зависимости от кривой снижения номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (в сборе)-5 °С ... 100 °С
Электрические испытания
Тепловое испытание | Тестовая группа C
СпецификацияМЭК 60512-5-1:2002-02
Протестированное количество позиций10
Сопротивление изоляции
СпецификацияМЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции> 5 МОм
Температурные циклы
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
Воздушные зазоры и пути утечки |
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)CTI 600
Номинальное напряжение изоляции (III/3)160 В
Номинальное напряжение перенапряжения (III/3)2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)1,5 мм
минимальный путь утечки (III/3)2 мм
Номинальное напряжение изоляции (III/2)160 В
Номинальное напряжение перенапряжения (III/2)2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)1,5 мм
минимальный путь утечки (III/2)1,5 мм
Номинальное напряжение изоляции (II/2)320 В
Номинальное напряжение перенапряжения (II/2)2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)1,5 мм
минимальный путь утечки (II/2)1,6 мм
Характеристики упаковки
Тип упаковкиупаковано в картон

ETIM for 1564786 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Bus
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 3.5 mm
Modular spacing connections (EF006827) 3.5 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 8 A
Rated voltage (EF000228) 160 V
Rated surge voltage (EF002993) 2.5 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Type of electric connection (EF003961) Spring clamp connection
Connectable cable type (EF006816) Tubular cable
Material of contact surface (EF004020) Tin
Material contact (EF007544) Copper
Material insulation body (EF007543) Polyamide (PA)
Housing material (EF001596) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
