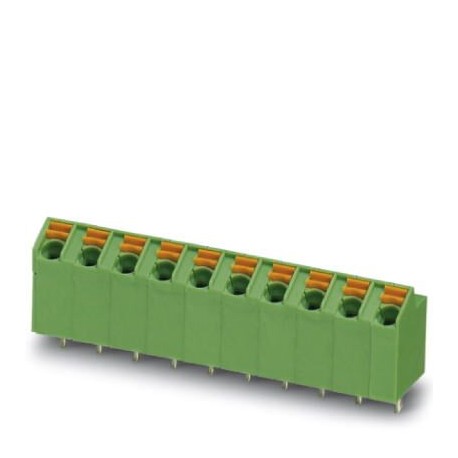

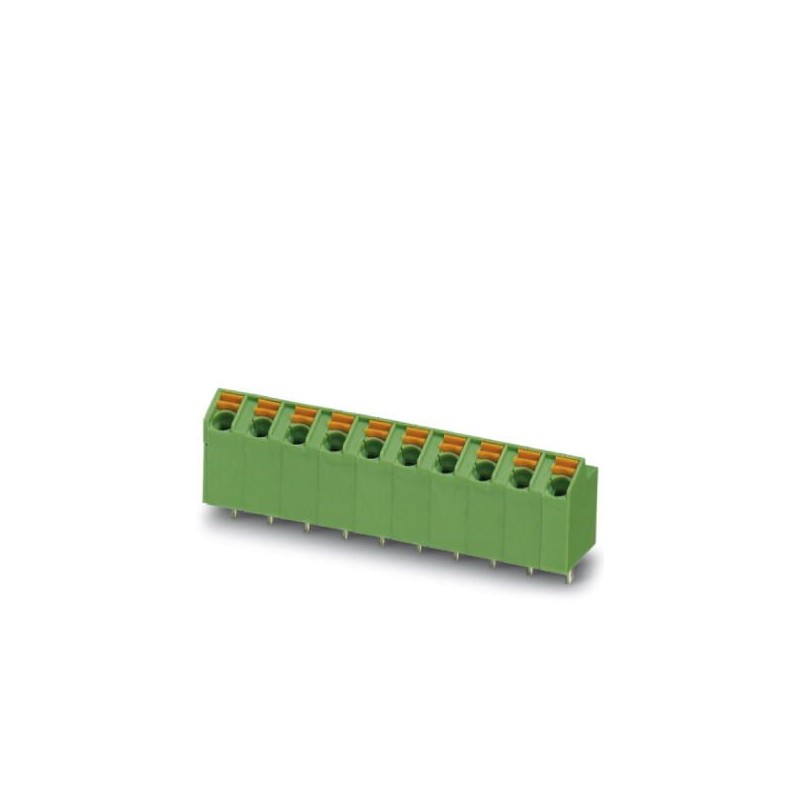

SPTA 1/ 3-5,0 BD2:S1-S3 1716497 PHOENIX CONTACT Klemme für leiterplatte
SPTA 1/ 3-5,0 BD2:S1-S3
1716497
PHOENIX_CONTACT
100
Klemme für leiterplatte
Reihenklemme für Leiterplatte, Nennstrom: 9 A, Nennspannung (III/2): 320 V, Nennquerschnitt: 1 mm², Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 3, Artikelfamilie: SPTA 1/, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 65°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Schweißstifte pro Potential: 1, Verpackungsart: boxed
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Klemme für leiterplatte, nennstrom: 9 A, nennspannung: 320 V, schritt: 5 mm, polzahl: 3, anschlussart: federklemmen push-in, montage: wellenlöten, e-anschluss fahrer - /leiterplatte: 65 °, farbe: grün
Handelsregister daten
| Schlüssel bestellung | Eine million sieben hundert sechzehn tausend vier hundert sieben und neunzig |
|---|---|
| Verpackungseinheit | 100 stück |
| Schlüssel verkauf | AAABBA - |
| Mindestauftragsmenge | 100 stück |
| EAN | 4055626456102 |
| Gewicht der einheit (ohne verpackung) | 1,780 g |
| Anzahl der tarif-tariff | Fünf und achtzig millionen drei hundert neun und sechzig tausend zehn |
Eigenschaften des artikels
| Abkürzung | Klemme für leiterplatte |
|---|---|
| Familie von artikeln | SPTA 1/ |
| Schritt | 5 mm |
| Pol-anzahl | Drei |
| Art der verbindung | Verbindung durch federkraft, push-in |
| Montageart | Wellenlöten |
| Design pin | Anordnung der pins linear |
| Anzahl der etagen | Eins |
| Anzahl der verbindungen | Drei |
| Anzahl der potentiellen | Drei |
Kenndaten elektrische
| Bemessungs - | Neun |
|---|---|
| Isolationsspannung dimensionierung (III/2) | 320 V |
| Vorübergehende anspannung der bemessung (III/2) | 4 kV |
Kapazität anschl.
| Leiteranschlussquerschnitt, starr | 0,2 mm2 ... 1,5 mm2 |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm2 ... 1,5 mm2 |
| Leiterquerschnitt AWG / kcmil | 24 ... 16 |
| Leiterquerschnitt flexibel mit aderendhülse, ohne kunststoffhülse | 0,25 mm2-0,75 mm2 |
| Leiterquerschnitt flexibel mit aderendhülse mit kragen isolierung | 0,25 mm2-0,75 mm2 |
| Länge peeling | 8 mm |
Daten des material - kontakt
| Beobachtung | Gemäß WEEE/RoHS, ohne filamente gemäß IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material kontakt | Cu-legierung |
| Oberfläche metall punkt embornaje (obere schicht) | Zinn (4 - 8 µm Sn) |
| Oberfläche metall-schweißbereich (obere schicht) | Zinn (4 - 8 µm Sn) |
Daten material - gehäuse
| Isolierung | PA |
|---|---|
| Gruppe isoliermaterial | I |
| CTI nach IEC 60112 | Sechs hundert |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Anzahl der entflammbarkeit von glühwendeln GWFI nach en 60695-2-12 | Acht hundert fünfzig |
| Siedend von glühwendeln GWIT nach en 60695-2-13 | Sieben hundert fünf und siebzig |
| Prüftemperatur härte bälle nach en 60695-10-2 | 125 °C |
Abmessungen des produkts
| Maßbild | |
|---|---|
| Länge [ l ] | 10 mm |
| Breite [ w ] | 14,1 mm |
| Höhe [ h ] | 15,9 mm |
| Schritt | 5 mm |
| Bauhöhe (höhe ohne zapfen löten) | 12,4 mm |
| Pin-länge [P] | 3,5 mm |
| Abstand zwischen spindeln | 5 mm |
| Abmessungen pin | 0,6 x 1 mm |
| Media | 10 mm |
Abmessungen für das layout der leiterplatte
| Durchmesser bohrung | 1,1 mm |
|---|---|
| Abstand zwischen spindeln | 5 mm |
Hinweise auf verpackung
| Art der verpackung | verpackt in box |
|---|---|
| Verpackungseinheit | Eins hundert |
| Bezeichnung verpackungseinheit | Einheiten |
Prüfungen elektrische
| Bemessungs - | Neun |
|---|---|
| Isolationsspannung dimensionierung (III/2) | 320 V |
| Vorübergehende anspannung der bemessung (III/2) | 4 kV |
Fluchtlinien und lufträume
| Gruppe isoliermaterial | I |
|---|---|
| Isolationsspannung dimensionierung (III/3) | 250 V |
| Isolationsspannung dimensionierung (III/2) | 320 V |
| Isolationsspannung dimensionierung (II/2) | 630 V |
| Vorübergehende anspannung der bemessung (III/3) | 4 kV |
| Vorübergehende anspannung der bemessung (III/2) | 4 kV |
| Vorübergehende anspannung der bemessung (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Zeitraum für die beabsichtigte nutzung: unbegrenzt = EFUP-e |
|---|---|
| Ohne gefährliche stoffe oberhalb der schwellenwerte |
Klassifikationen
eCl@ss
| eCl@ss 5.1 | Sieben und zwanzig millionen zwei hundert eins und sechzig tausend eins hundert |
|---|---|
| eCl@ss 6.0 | Sieben und zwanzig millionen zwei hundert eins und sechzig tausend eins hundert |
| eCl@ss 7.0 | Sieben und zwanzig millionen vier hundert vierzig tausend vier hundert eins |
| eCl@ss 8.0 | Sieben und zwanzig millionen vier hundert vierzig tausend vier hundert eins |
| eCl@ss 9.0 | Sieben und zwanzig millionen vier hundert vierzig tausend vier hundert eins |
ETIM
| ETIM 5.0 | EC002643 |
|---|---|
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 15.9 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 3 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 9 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 1.5 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.1 mm |
| Länge des Pins (EF006825) | 3.5 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
