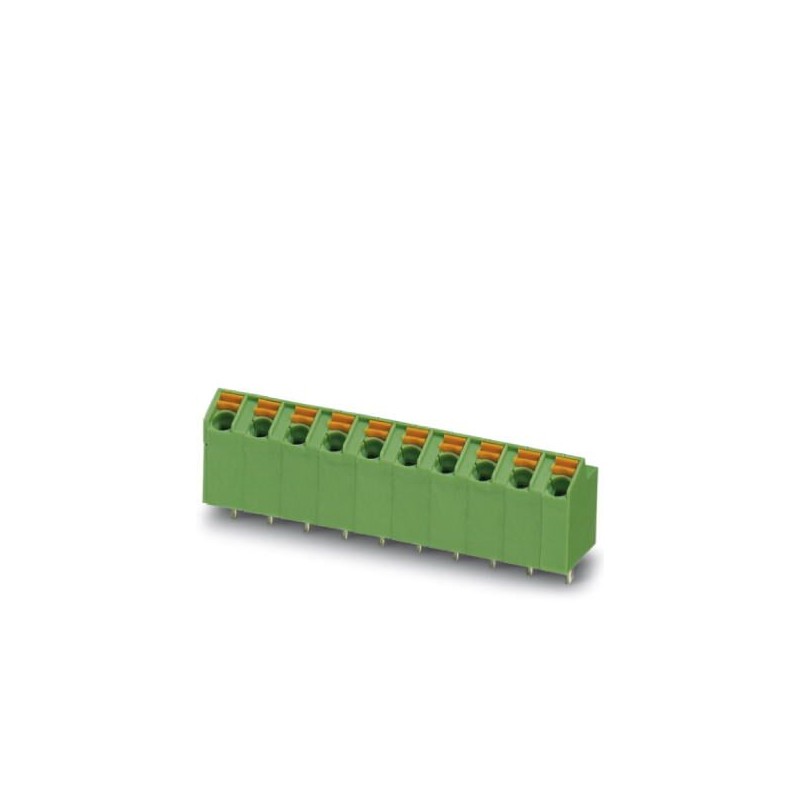

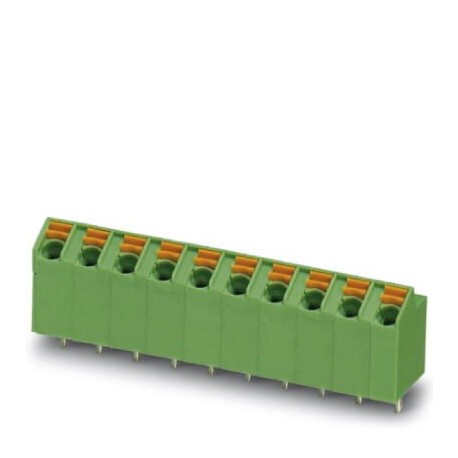

SPTA 1/ 3-5,0 BD2:S1-S3 1716497 PHOENIX CONTACT Клеммы для печатной платы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SPTA 1/ 3-5,0 BD2:S1-S3 1716497 PHOENIX CONTACT Клеммы для печатной платы

SPTA 1/ 3-5,0 BD2:S1-S3

1716497

PHOENIX_CONTACT

100

Клеммы для печатной платы

Клеммная колодка для печатной платы, номинальный ток: 9 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 1 мм², количество потенциалов: 3, количество рядов: 1, количество полюсов в ряду: 3, семейство артикула: SPTA 1/, шаг: 5 мм, тип подключения: Пружинное соединение push-in, монтаж: Волновая пайка, направление подключения проводника/печатная плата: 65 °, цвет: зеленый, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 3,5 мм, Количество сварочных штифтов на потенциал: 1, Тип упаковки: в коробке

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $194.98
Цена за единицу: $1.95
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Клеммы для печатной платы, номинальный ток: 9 A, номинальное напряжение: 320 В, размер шага: 5 мм, полюсов: 3, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 65 °, цвет: зеленый

Коммерческие данные

Код заказа1716497
Упаковочная единица1
GTIN4055626456102

Характеристики товаров

Условное обозначениеКлеммы для печатной платы
Серия изделийSPTA 1/
Размер шага5 мм
Полюсов3
Тип подключенияПружинные зажимы Push-in
Тип монтажаПайка волной припоя
Расположение выводовЛинейное расположение выводов
Количество ярусов1
Количество точек подключения3
Количество потенциалов3

Электрические параметры

Расчетный ток9 A
Расчетное напряжение изоляции (III/2)320 В
Расчетное импульсное напряжение (III/2)4 кВ

Соединительная способность

Сечение жесткого провода0,2 мм² ... 1,5 мм²
Сечение гибкого провода0,2 мм² ... 1,5 мм²
Сечение провода AWG / kcmil24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 0,75 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 0,75 мм²
Длина оголяемой части8 мм

Данные о материале - контакт

УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Металлическая поверхность точки подключения (внешнее покрытие)Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)Олово (4 - 8 мкм Sn)

Данные о материале - корпус

Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C

Указание размеров изделия

Чертеж
Длина [ l ]10 мм
Ширина [ w ]14,1 мм
Высота [ h ]15,9 мм
Размер шага5 мм
Монтажная высота (высота без паечного штифта)12,4 мм
Длина выводов [P]3,5 мм
Расстояние между штырями5 мм
Размеры штыря0,6 x 1 мм
Размер a10 мм

Размеры для проектирования печатной платы

Диаметр отверстий1,1 мм
Расстояние между штырями5 мм

Данные по упаковке

Форма упаковкив картонной коробке
Количество в одной упаковке100
Наименование, количество в одной упаковкеШт.

Электрические испытания

Расчетный ток9 A
Расчетное напряжение изоляции (III/2)320 В
Расчетное импульсное напряжение (III/2)4 кВ

Воздушные пути и пути утечки

Группа изоляционного материалаI
Расчетное напряжение изоляции (III/3)250 В
Расчетное напряжение изоляции (III/2)320 В
Расчетное напряжение изоляции (II/2)630 В
Расчетное импульсное напряжение (III/3)4 кВ
Расчетное импульсное напряжение (III/2)4 кВ
Расчетное импульсное напряжение (II/2)4 кВ

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация

eCl@ss

eCl@ss 5.127261100
eCl@ss 6.027261100
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401

ETIM

ETIM 5.0EC002643
ETIM 6.0EC002643
ETIM 7.0EC002643

ETIM for 1716497 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 15.9 mm
Number of electrical connections (EF008252) 3
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 5 mm
Rated current In (EF008250) 9 A
Rated voltage (EF000228) 320 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Spring clamp connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 1.5 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.1 mm
Length pin (EF006825) 3.5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
