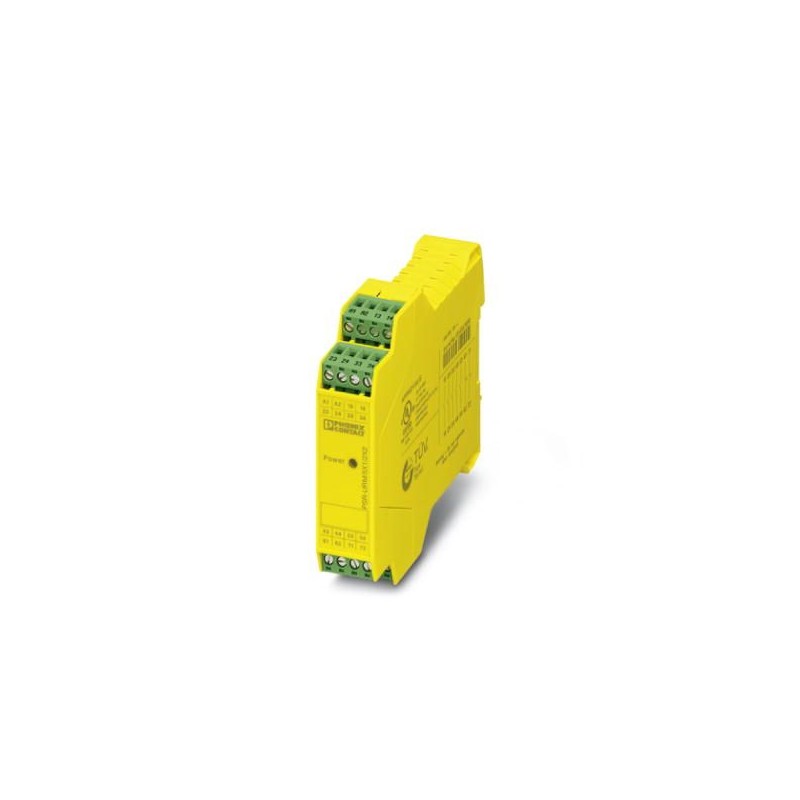

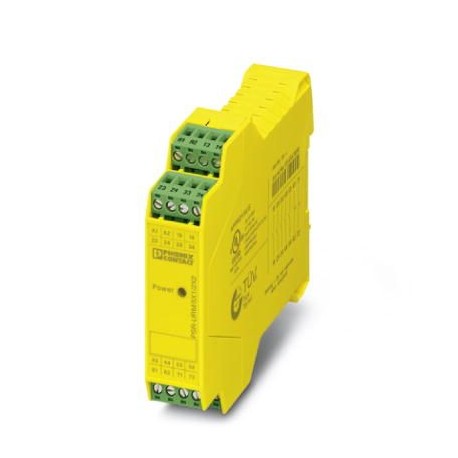

PSR-SPP-120UC/URM/5X1/2X2 2981415 PHOENIX CONTACT Koppelrelais
PSR-SPP-120UC/URM/5X1/2X2
2981415
PHOENIX_CONTACT
Koppelrelais
Sicherheit und Kommunikation
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2981415 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 277 (C-6-2017) |
| GTIN | 4046356051675 |
| Gewicht pro Stück (exklusive Verpackung) | 135,880 g |
| Gewicht pro Stück (inklusive Verpackung) | 196,200 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Einsatzhöhe | ≤ 2000 m (über NN) |
Eingangsdaten
| Bemessungssteuerstromkreisspeisespannung US | 120 V AC/DC -20 % ... +10 % |
|---|---|
| Bemessungssteuerspeisestrom IS | typ. 11 mA |
| Leistungsaufnahme an US | typ. 1,32 W |
| Einschaltstrom | typ. 600 mA (Δt = 200 µs bei Us) |
| Typ. Anzugszeit bei Us | typ. 20 ms (bei Ansteuerung über A1) |
| Rückfallzeit typisch | typ. 20 ms (bei Ansteuerung über A1) |
| Wiederbereitschaftszeit | < 500 ms |
| Betriebsspannungsanzeige | 1 x LED grün |
| Schutzbeschaltung | Überspannungsschutz Varistor |
| Schaltfrequenz maximal | 0,5 Hz |
Ausgangsdaten
| Kontaktausführung | 5 Freigabestrompfade |
|---|---|
| 2 Rückmeldestrompfade | |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung maximal | 230 V AC/DC (Lastkurve beachten) |
| Schaltspannung minimal | 5 V AC/DC |
| Grenzdauerstrom | 6 A (Schließer) |
| 3 A (Öffner) | |
| Einschaltstrom maximal | 6 A |
| Einschaltstrom minimal | 10 mA |
| Quadr. Summenstrom | 72 A2 |
| Abschaltleistung (ohmsche Last) maximal | 144 W (Schließer, 24 V DC, τ = 0 ms) |
| 288 W (Schließer, 48 V DC, τ = 0 ms) | |
| 240 W (Schließer, 60 V DC, τ = 0 ms) | |
| 110 W (Schließer, 110 V DC, τ = 0 ms) | |
| 88 W (Schließer, 220 V DC, τ = 0 ms) | |
| 1380 VA (Schließer, 230 V AC, τ = 0 ms) | |
| Abschaltleistung (induktive Last) maximal | 42 W (Schließer, 24 V DC, τ = 40 ms) |
| 42 W (Schließer, 48 V DC, τ = 40 ms) | |
| 42 W (Schließer, 60 V DC, τ = 40 ms) | |
| 42 W (Schließer, 110 V DC, τ = 40 ms) | |
| 42 W (Schließer, 220 V DC, τ = 40 ms) | |
| Schaltleistung | min. 50 mW |
| Lebensdauer mechanisch | 10x 106 Schaltspiele |
| Schaltvermögen (360/h Schaltspiele) | 4 A (24 V (DC13)) |
| 4 A (250 V (AC15)) | |
| Schaltvermögen nach IEC 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (250 V (AC15)) | |
| Ausgangssicherung | 10 A gL/gG (Schließer) |
| 4 A gL/gG (Schließer, für Low-Demand-Applikationen) | |
| 6 A gL/gG (Öffner) |
Allgemein
| Relaistyp | Elektromechanisches Relais mit zwangsgeführten Kontakten nach EN 50205 |
|---|---|
| Nennbetriebsart | 100 % ED |
| Nettogewicht | 135,88 g |
| Einbaulage | vertikal oder horizontal |
| Montageart | Tragschienenmontage |
| Schutzart | IP20 |
| IP54 | |
| Schutzart Einbauort minimal | IP54 |
| Material Gehäuse | PBT |
| Farbe Gehäuse | gelb |
Anschlussdaten
| Anschlussart | Zugfederanschluss |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 8 mm |
Sicherheitstechnische Kenngrößen
| Stopp-Kategorie | 0 |
|---|---|
| Benennung | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 1 |
| Benennung | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 1 |
| Benennung | EN ISO 13849 |
| Performance Level (PL) | c |
| Kategorie | 1 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 250 V |
| 250 V | |
| Bemessungsstoßspannung / Isolierung | 4 kV Basisisolierung (4 kV sichere Trennung, verstärkte Isolierung zwischen A1/A2, 13/14, 23/24, 33/34 zu 43/44, 53/54, 61/62, 71/72) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Schock | 15g (Bei Belastung durch Schock sind Kontaktreaktionen bis zu einer Dauer von 1 ms möglich.) |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, 2g (Bei Belastung durch Vibration sind Kontaktreaktionen bis zu einer Dauer von 1 ms möglich.) |
| Konformität | CE-konform |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981415-PSR-SPP-120UC/URM/5X1/2X2 | 127 Kbytes |
|
