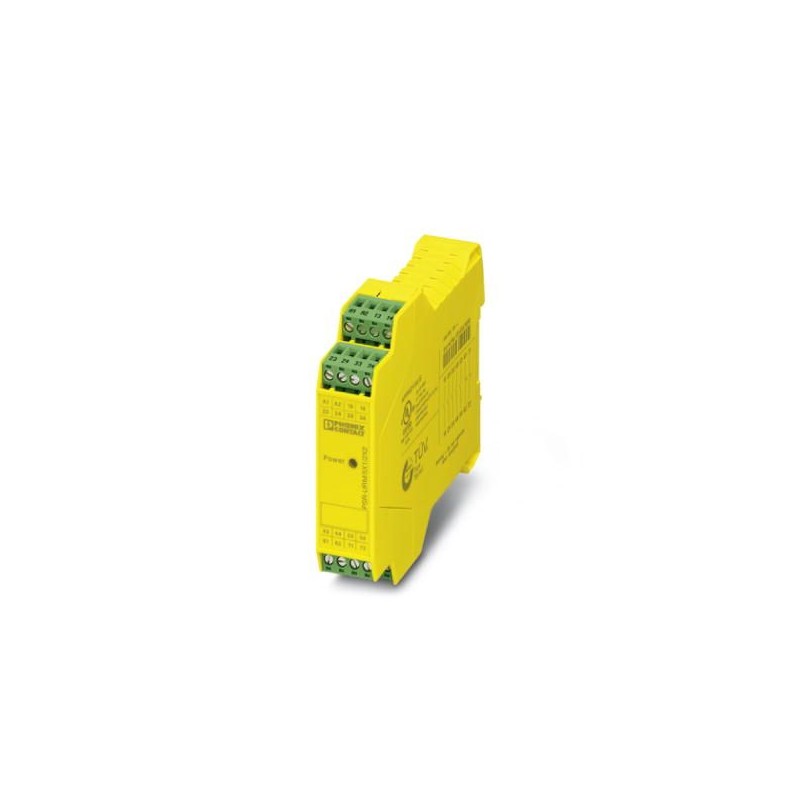

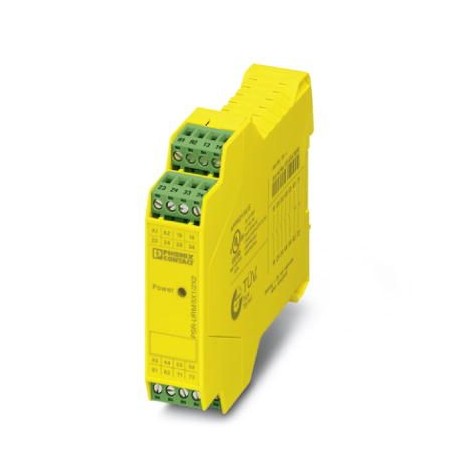

PSR-SPP-120UC/URM/5X1/2X2 2981415 PHOENIX CONTACT Relais de couplage
PSR-SPP-120UC/URM/5X1/2X2
2981415
PHOENIX_CONTACT
Relais de couplage
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2981415 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 277 (C-6-2017) |
| GTIN | 4046356051675 |
| Poids par pièce (hors emballage) | 0,136 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | 120 V AC/DC -20 % ... +10 % |
|---|---|
| Courant d'alimentation de commande assigné IS | typ. 11 mA |
| Consommation de puissance US | typ. 1,32 W |
| Courant transitoire | typ. 600 mA (Δt = 200 µs pour Us) |
| Temps d'enclenchement typique pour Us | typ. 20 ms (commande via A1) |
| Temps de retombée typique | typ. 20 ms (commande via A1) |
| Temps de réarmement | < 500 ms |
| Témoin de présence de la tension de service | 1 x LED verte |
| Circuit de protection | Protection antisurtension Varistance |
| Fréquence de commutation maximale | 0,5 Hz |
Données de sortie
| Type de contact | 5 circuits à fermeture |
|---|---|
| 2 circuits report de signalisation | |
| Matériau des contacts | AgSnO2 |
| Tension de commutation maximale | 230 V AC/DC (Surveiller la courbe de charges) |
| Tension de commutation minimale | 5 V AC/DC |
| Intensité permanente limite | 6 A (Contact NO) |
| 3 A (Contact NF) | |
| Courant d'enclenchement maximal | 6 A |
| Courant d'enclenchement min. | 10 mA |
| Quadr. Courant cumulé | 72 A2 |
| Puissance de coupure (charge ohmique) max. | 144 W (Contact NO, 24 V DC, τ = 0 ms) |
| 288 W (Contact NO, 48 V DC, τ = 0 ms) | |
| 240 W (Contact NO, 60 V DC, τ = 0 ms) | |
| 110 W (Contact NO, 110 V DC, τ = 0 ms) | |
| 88 W (Contact NO, 220 V DC, τ = 0 ms) | |
| 1380 VA (Contact NO, 230 V AC, τ = 0 ms) | |
| Puissance de coupure (charge inductive) maximale | 42 W (Contact NO, 24 V DC, τ = 40 ms) |
| 42 W (Contact NO, 48 V DC, τ = 40 ms) | |
| 42 W (Contact NO, 60 V DC, τ = 40 ms) | |
| 42 W (Contact NO, 110 V DC, τ = 40 ms) | |
| 42 W (Contact NO, 220 V DC, τ = 40 ms) | |
| Puissance de commutation | min. 50 mW |
| Durée de vie mécanique | 10x 106 cycles |
| Pouvoir de coupure (360/h cycles) | 4 A (24 V (DC13)) |
| 4 A (250 V (AC15)) | |
| Pouvoir de coupure selon CEI 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (250 V (AC15)) | |
| Fusible de sortie | 10 A gL/gG (Contact NO) |
| 4 A gL/gG (Contact NO, pour applications à faible demande) | |
| 6 A gL/gG (Contact NF) |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 135,88 g |
| Emplacement pour le montage | vertical ou horizontal |
| Type de montage | Montage sur profilé |
| Indice de protection | IP20 |
| IP54 | |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 1 |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 1 |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | c |
| Catégorie | 1 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 250 V |
| 250 V | |
| Tension de choc assignée / isolation | Isolation de base 4 kV (isolement sécurisé 4 kV, isolation renforcée entre A1/A2, 13/14, 23/24, 33/34 à 43/44, 53/54, 61/62, 71/72) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 15g (En cas de sollicitation liée à des chocs, des réactions des contacts sont possibles jusqu'à une durée de 2 ms.) |
| Vibration (fonctionnement) | 10 Hz ... 150 Hz, 2g (En cas de sollicitation liée à des vibrations, des réactions des contacts sont possibles jusqu'à une durée de 1 ms.) |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
