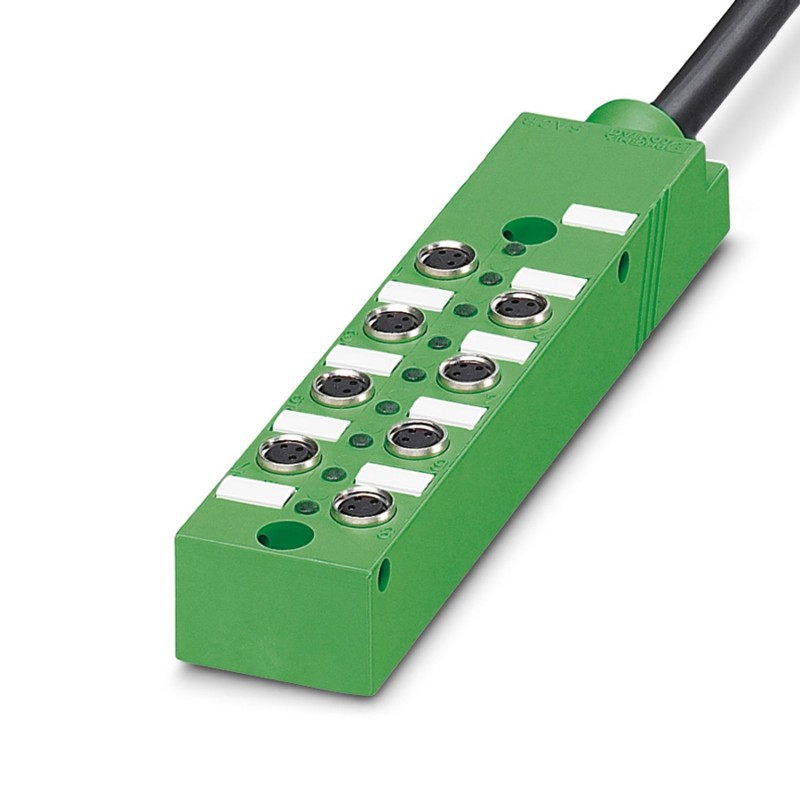

SACB- 8/3-L-1,5PUR-M8 1030880 PHOENIX CONTACT Sensor-/Aktor-Box
SACB- 8/3-L-1,5PUR-M8
1030880
PHOENIX_CONTACT
100
Sensor-/Aktor-Box
Sensor-/Aktorbox, Applikation: Standard, Anzahl Steckstationen: 8, Polzahl: 3, Codierung: A - Norm, Belegung Steckstationen: einfach, Statusanzeige: Ja, pnp; Hauptkabelanschluss: Festanschluss 180°, Kabellänge: 1,5 m
Verteilerkasten, Anwendung: Standard, Anzahl Steckstationen: 8, Polzahl: 3, Codierung: A, Belegung Steckstationen: einfach, Statusanzeige: Ja, PNP; Hauptkabelanschluss: Festanschluss 180°, Kabellänge: 1,5 m
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1030880 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 100 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626534718 |
| Gewicht pro Stück (exklusive Verpackung) | 22,220 g |
| Gewicht pro Stück (inklusive Verpackung) | 22,220 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsspannung | 24 V DC |
|---|---|
| Betriebsspannung maximal Umax | 30 V DC |
| Strombelastbarkeit je E/A-Signal | 2 A |
| Strombelastbarkeit je Steckplatz | 2 A |
| Bemessungsstrom gesamt | 6 A |
| Polzahl | 3 |
| Anzahl der Steckplätze | 8 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Stammleitungsanschlussdaten
| Anschlussart | Festanschluss |
|---|---|
| Kabellänge | 1,5 m |
| Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung | 0,2 Nm |
Materialangaben
| Material Gehäuse | PBT |
|---|---|
| Material Vergussmasse | PUR |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA |
| Material Gewindehülse | Cu-Legierung |
| Material Gewindehülseoberfläche | vernickelt |
| Material O-Ring | NBR |
Normen und Bestimmungen
| Normbezeichnung | M8-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-104 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Leitung
| Kabeltyp | PUR/PVC schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | PUR |
| Kabelkurzzeichen | LiYY11Y-HF |
| UL AWM Style | 20549 |
| Leiterquerschnitt | 8x 0,34 mm² (Signalleitung) |
| 2x 0,75 mm² (Energieleitung) | |
| AWG Signalleitung | 22 |
| AWG Spannungsversorgung | 18 |
| Leiteraufbau Signalleitung | 19x 0,15 mm |
| Leiteraufbau Spannungsversorgung | 42x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,3 mm ±0,1 mm (Signalleitung) |
| 1,8 mm ±0,1 mm (Energieleitung) | |
| Aderfarben | braun, blau, weiß, grün, gelb, grau, rosa, rot, schwarz, violett |
| Gesamtverseilung | Adern in Lagen verseilt |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Wandstärke Innenmantel | ≥ 0,15 mm |
| Wandstärke Außenmantel | ≥ 0,38 mm |
| Kabelaußendurchmesser D | 7,9 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 7,5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 1500000 |
| Biegeradius | 79 mm |
| Verfahrweg | 2 m |
| Verfahrgeschwindigkeit | 2 m/s |
| Kabelgewicht | 92 kg/km |
| Außenmantel, Material | PUR |
| Material Innenmantel | PVC |
| Material Aderisolation | PVC |
| Material Leiter | blanke Cu-Litze |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 2000 V |
| Besondere Eigenschaften | silikonfrei |
| Flammwidrigkeit | DIN EN 50265 |
| Ölbeständigkeit | nach VDE 0472 Teil 803 |
| Sonstige Beständigkeit | gut beständig gegen Säuren, Laugen und Lösemittel |
| Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
