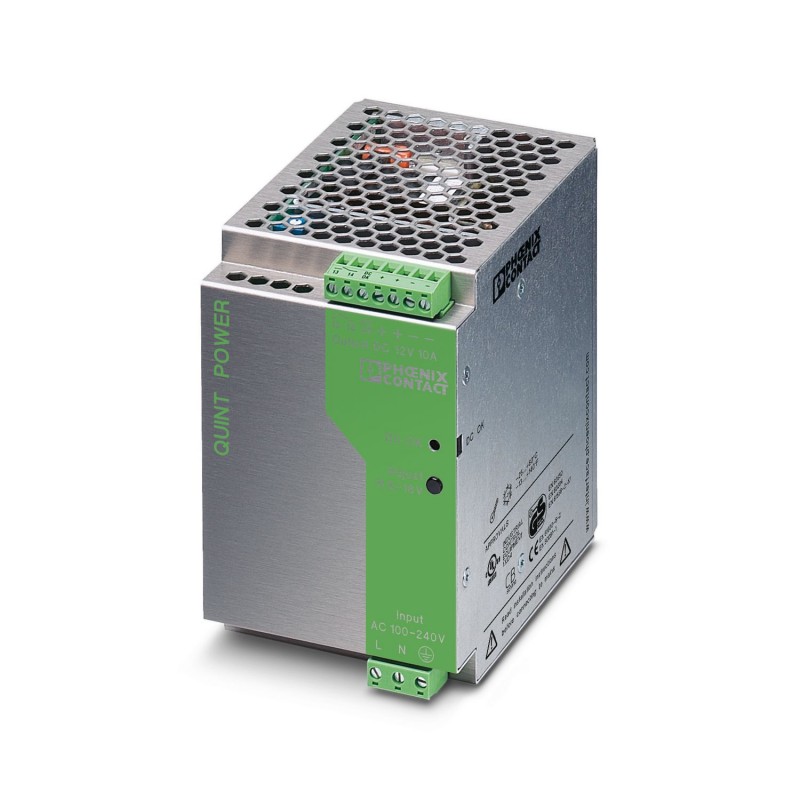

QUINT-PS-100-240AC/12DC/10 2938811 PHOENIX CONTACT Stromversorgung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

QUINT-PS-100-240AC/12DC/10 2938811 PHOENIX CONTACT Stromversorgung

QUINT-PS-100-240AC/12DC/10

2938811

PHOENIX_CONTACT

Stromversorgung

Stromversorgung. Carr. System, primär getaktet, einphasig, Ausgang: 12 V DC / 10 A

Tragschienen-Stromversorgung 12 V DC/10 A, primär getaktet, 1-phasig.Bei Neuanlagen bitte folgenden Artikel verwenden: 2904608

Mehr Infos


Netzteile

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Eingangsdaten
Eingangsnennspannungsbereich100 V AC ... 240 V AC
Eingangsspannungsbereich85 V AC ... 264 V AC
90 V DC ... 350 V DC
Eingangsspannungsbereich AC85 V AC ... 264 V AC
Eingangsspannungsbereich DC90 V DC ... 350 V DC
Spannungsart der VersorgungsspannungAC/DC
Einschaltstromstoß< 15 A (typisch)
Einschaltstromstoßintegral (I2t)1 A2s
Frequenzbereich AC45 Hz ... 65 Hz
Frequenzbereich DC0 Hz
Netzausfallüberbrückungszeit> 50 ms (120 V AC)
> 50 ms (230 V AC)
Stromaufnahmeca. 1,5 A (120 V AC)
0,6 A (230 V AC)
Nennleistungsaufnahme139 W
Einschaltzeit typisch< 1 s
Eingangssicherung6,3 A (träge, intern)
Zulässige Vorsicherung DCDC: Geeignete Sicherung vorschalten
Auswahl geeigneter Sicherung für den Eingangsschutz10 A ... 16 A (Charakteristik B, C, D, K)
Ausgangsdaten
Wirkungsgrad> 84 %
Nennausgangsspannung12 V DC ±1 %
Einstellbereich der Ausgangsspannung (USet)11,5 V DC ... 18 V DC
Nennausgangsstrom (IN)10 A (bis 60 °C)
POWER BOOST (IBoost)16 A
Derating60 °C ... 70 °C (2,5 %/K)
Rückspeisefestigkeit35 V DC
Schutz gegen Überspannung am Ausgang (OVP)≤ 35 V DC
Last kapazitiv maximalunbegrenzt
Restwelligkeit< 30 mVSS
Ausgangsleistung120 W
Schaltspitzen Nennlast< 50 mVSS(20 MHz)
Verlustleistung Leerlauf maximal< 4 W
Verlustleistung Nennlast maximal< 22 W
Parallelschaltbarkeitja, zur Redundanz und Leistungserhöhung
Serienschaltbarkeitja
Signal: DC-OK, aktiv
Beschreibung des AusgangsUOUT> 0,9 x UN: High-Signal
Schaltspannung maximal≤ 12 V
Ausgangsspannung+ 12 V DC
Einschaltstrom maximal≤ 40 mA
Dauerlaststrom≤ 40 mA
Signal: DC-OK, potenzialfrei
Beschreibung des AusgangsRelaiskontakt, UOUT> 0,9 x UN: Kontakt geschlossen
Schaltspannung maximal≤ 30 V AC/DC
Einschaltstrom maximal≤ 1 A
Dauerlaststrom≤ 1 A
Anschlussdaten
Eingang
AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge7 mm
SchraubengewindeM3
Ausgang
AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge7 mm
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Signal
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm
Signalisierung
SignalisierungsartenLED
aktiver Schaltausgang
Relaiskontakt
BetriebsspannungsanzeigeLED grün
Signalausgang: DC-OK, aktiv
StatusanzeigeLED "DC OK" grün
Hinweis zur StatusanzeigeUOUT< 0,9 x UN: LED blinkt
Signalausgang: DC-OK, potenzialfrei
StatusanzeigeLED "DC OK" grün
Elektrische Eigenschaften
Anzahl Phasen1,00
Isolationsspannung Eingang/Ausgang2 kV (Stückprüfung)
4 kV (Typprüfung)
Artikeleigenschaften
ProdukttypStromversorgung
ProduktfamilieQUINT POWER
MTBF (IEC 61709, SN 29500)> 500000 h
Datenpflegestand
Artikelrevision22
Isolationseigenschaften
SchutzklasseI (mit PE-Anschluss)
Verschmutzungsgrad2
Maße
Breite85 mm
Höhe130 mm
Tiefe130 mm
Einbaumaß
Einbauabstand rechts/links0 mm / 0 mm
Einbauabstand oben/unten50 mm / 50 mm
Alternative Montage
Breite122 mm
Höhe88 mm
Tiefe88 mm
Montage
Montagehinweisanreihbar: horizontal 0 mm, vertikal 50 mm
Einbaulagewaagerechte Tragschiene NS 35, EN 60715
Materialangaben
GehäusematerialMetall
Ausführung der GehäuseAluNox (AlMg1)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)95 % (bei 25 °C, keine Betauung)
Normen und Bestimmungen
Norm - Begrenzung Netz-OberschwingungsströmeEN 61000-3-2
Norm - Elektrische SicherheitEN 62368-1
Norm - GerätesicherheitGS (Geprüfte Sicherheit)
Norm - Schutz gegen gefährliche Körperströme, Grundanforderungen für sichere Trennung in elektrischen BetriebsmittelnEN 62368-1
Norm - SchutzkleinspannungEN 62368-1 (SELV)
EN 60204 (PELV)
Norm - Sichere TrennungDIN VDE 0100-410
Zulassungen
Schiffbau-ZulassungDNV GL (EMC A)
UL-ZulassungenUL/C-UL Recognized UL 60950-1
UL/C-UL Listed UL 508
UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D
EMV-Daten
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-RichtlinieKonformität zur NSR-Richtlinie 2014/35/EU
EMV-Anforderungen StöraussendungEN 61000-6-3
EN 61000-6-4
EMV-Anforderungen StörfestigkeitEN 61000-6-1
EN 61000-6-2
