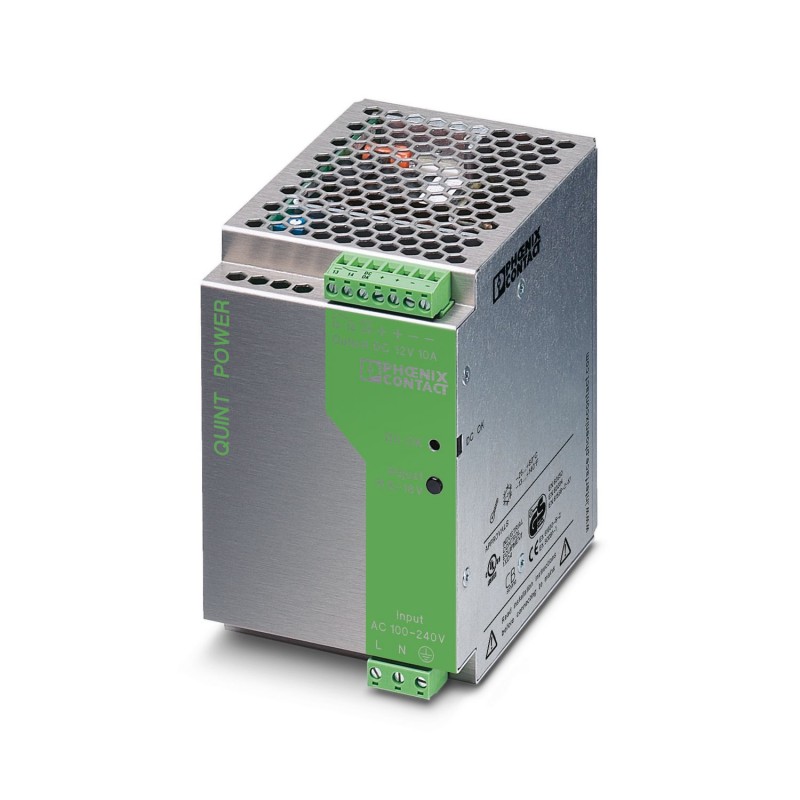

QUINT-PS-100-240AC/12DC/10 2938811 PHOENIX CONTACT Alimentation
QUINT-PS-100-240AC/12DC/10
2938811
PHOENIX_CONTACT
Alimentation
Alimentation. Carr. système, à commutation primaire, monophasé, sortie : 12 V DC / 10 A
Alimentation pour rails DIN 12 V DC/10 A, à découpage primaire, monophasée.Pour les installations neuves, utilisez le produit suivant : 2904608
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
| Plage de tension d'entrée | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| Plage de tension d'entrée AC | 85 V AC ... 264 V AC |
| Plage de tension d'entrée DC | 90 V DC ... 350 V DC |
| Type de tension de la tension d'alimentation | AC/DC |
| Choc de courant d'appel | < 15 A (typique) |
| Intégrale de courant d'appel (I2t) | 1 A2s |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Plage de fréquence DC | 0 Hz |
| Durée de pontage en cas de panne de courant | > 50 ms (120 V AC) |
| > 50 ms (230 V AC) | |
| Courant absorbé | env. 1,5 A (120 V AC) |
| 0,6 A (230 V AC) | |
| Consommation nominale | 139 W |
| Temps d'enclenchement typique | < 1 s |
| Fusible d'entrée | 6,3 A (temporisé, intérieur) |
| Fusible en amont DC admissible | DC: Monter en amont le fusible approprié |
| Sélection du fusible approprié pour la protection d'entrée | 10 A ... 16 A (Caractéristique B, C, D, K) |
Données de sortie
| Rendement | > 84 % |
| Tension de sortie nominale | 12 V DC ±1 % |
| Plage de réglage de la tension de sortie (USet) | 11,5 V DC ... 18 V DC |
| Courant nominal de sortie (IN) | 10 A (jusqu'à 60 °C) |
| POWER BOOST (IBoost) | 16 A |
| Déclassement | 60 °C ... 70 °C (2,5 %/K) |
| Résistance à l'alimentation de retour | 35 V DC |
| Protection contre la surtension à la sortie (OVP) | ≤ 35 V DC |
| Charge capacitive max. | Illimité |
| Ondulation résiduelle | < 30 mVCC |
| Puissance de sortie | 120 W |
| Pointes de commutation charge nominale | < 50 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | < 4 W |
| Puissance dissipée charge nominale max. | < 22 W |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Signal: DC-OK, active | |
| Description de la sortie | UOUT> 0,9 x UN: Signal « high » |
| Tension de commutation maximale | ≤ 12 V |
| Tension de sortie | + 12 V DC |
| Courant d'appel maximum | ≤ 40 mA |
| Courant de charge permanent | ≤ 40 mA |
| Signal: DC-OK, sans potentiel | |
| Description de la sortie | Contact de relais, UOUT> 0,9 x UN: contact fermé |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant d'appel maximum | ≤ 1 A |
| Courant de charge permanent | ≤ 1 A |
Caractéristiques de raccordement
| Entrée | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Sortie | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Signal | |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Signalisation
| Modes de signalisation | LED |
| sortie de couplage active | |
| Contact de relais | |
| Témoin de présence de la tension de service | LED verte |
| Sortie de signal: DC-OK, active | |
| Affichage d'état | LED verte « DC OK » |
| Informations sur l'affichage d'état | UOUT< 0,9 x UN: La LED clignote |
| Sortie de signal: DC-OK, sans potentiel | |
| Affichage d'état | LED verte « DC OK » |
Propriétés électriques
| Nombre de phases | 1,00 |
| Tension d'isolement entrée / sortie | 2 kV (Contrôle individuel) |
| 4 kV (homologation du type) |
Propriétés du produit
| Type de produit | Alimentation électrique |
| Gamme de produits | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| État de la gestion des données | |
| Révision de l'article | 22 |
| Propriétés d'isolation | |
| Classe de protection | I (avec connexion PE) |
| Degré de pollution | 2 |
Dimensions
| Largeur | 85 mm |
| Hauteur | 130 mm |
| Profondeur | 130 mm |
| Dimensions de montage | |
| Distance de montage à droite/à gauche | 0 mm / 0 mm |
| Distance de montage en haut/en bas | 50 mm / 50 mm |
| Autre montage possible | |
| Largeur | 122 mm |
| Hauteur | 88 mm |
| Profondeur | 88 mm |
Montage
| Instructions de montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
Indications sur les matériaux
| Matériau du boîtier | Métallique |
| Version du boîtier | AluNox (AlMg1) |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
Normes et spécifications
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Norme – sécurité électrique | EN 62368-1 |
| Norme - Sécurité pour les appareils | GS (Geprüfte Sicherheit) (sécurité garantie) |
| Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 62368-1 |
| Norme – Faible tension de protection | EN 62368-1 (SELV) |
| EN 60204 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
Homologations
| Homologation construction navale | DNV GL (EMC A) |
| Homologations UL | UL/C-UL Recognized UL 60950-1 |
| UL/C-UL Listed UL 508 | |
| UL/C-UL Listed UL 1604, classe I, division 2, groupes A, B, C, D. |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Règles CEM Perturbations radioélectriques | EN 61000-6-3 |
| EN 61000-6-4 | |
| Règles CEM - Immunité électromagnétique | EN 61000-6-1 |
| EN 61000-6-2 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 27 Mbytes |
|
