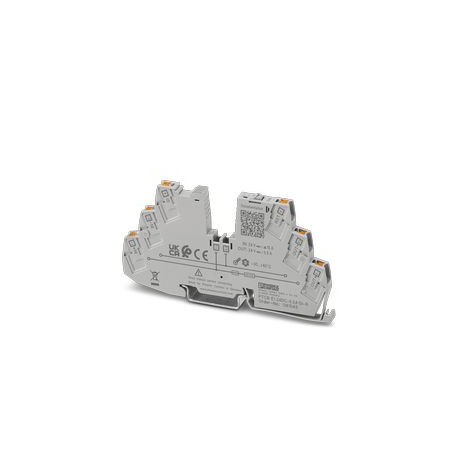

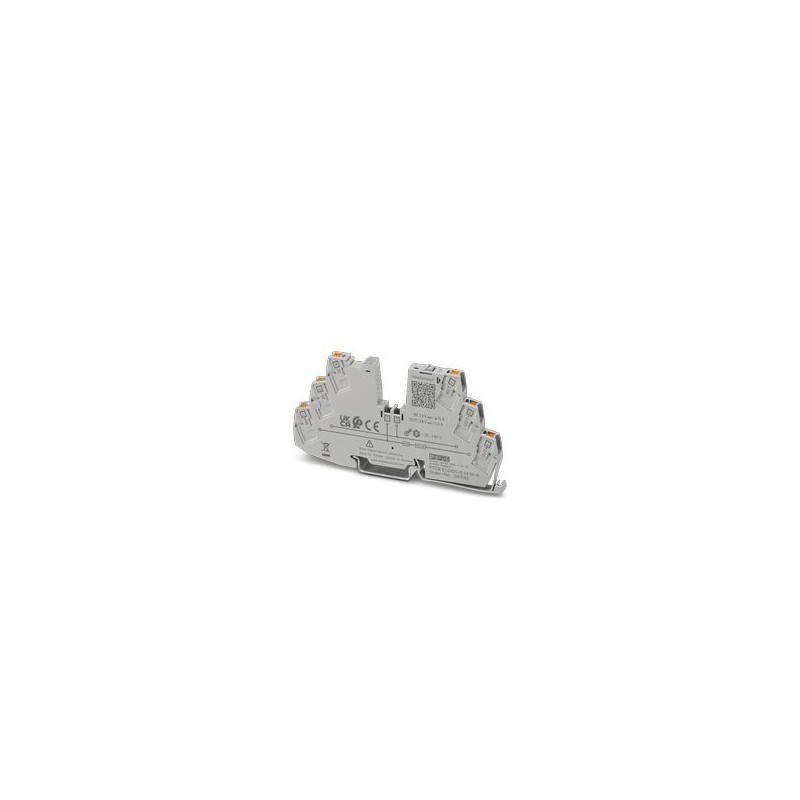

PTCB E1 24DC/0.5A SI-R 1361043 PHOENIX CONTACT Schutz von Einkanal-Elektronikgeräten für Verbraucher von 12–..
PTCB E1 24DC/0.5A SI-R
1361043
PHOENIX_CONTACT
Schutz von Einkanal-Elektronikgeräten für Verbraucher von 12–24 V Gleichstrom. Fester Nennstromwert: 0,5 A. Mit Fernsignal, Fernreset und aktiver Strombegrenzung. Kann mit CLIPLINE-Bahnterminals kombiniert werden. Für die Installation auf DIN-Schienen.
Schutzschalter für elektronische Geräte
Schutz von einkanaligen elektronischen Geräten für 12-24 V DC-Verbraucher. Feste Nennstromstärke: 0,5 A. Mit Fernsignal, Fernrückstellung und aktiver Strombegrenzung. Kombinierbar mit CLIPLINE-Schienenklemmen. Für die Montage auf DIN-Schienen.
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Überspannungsschutz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Notizen
| Allgemein | |
| Beobachtung | Anschluss für die nach EN 61000-4-4 geprüfte Signalleitung mit 1 kV; Gegebenenfalls sollten auf Kundenseite Schutzmaßnahmen vorgesehen werden |
| Wiederholte starke Kurzschlüsse können das Schmelzintegral der integrierten Sicherheitssicherung verringern. | |
Element-Eigenschaften
| Konstruktion | Schienenmontiertes, einteiliges Modul |
| Produkttyp | Geräteschutzschalter, elektronisch |
| Produktfamilie | PTCB |
| Anzahl der Pole | 1 |
| Anzahl der Kanäle | 1 |
| Isolationseigenschaften | |
| Art des Schutzes | Ⅲ |
| Grad der Verschmutzung | 2 |
Elektrische Eigenschaften
| Anzahl der Kanäle | 1 |
| Allgemein | |
| Betriebsspannung | 10 V DC ... 30 V DC |
| Nennspannung | 24 V DC |
| Bemessungsstrom IN | 15 A DC (Gesamteingangsstrom) |
| 0,5 A DC (Nennstromausgang) | |
| Bemessungsstrom IN | 0,5 A DC |
| Nennstrom (voreingestellt) | 0,5 A |
| Dimensionierung der transienten Spannung | 0,5 kV |
| Schuss-Typ | E (elektronisch) |
| Rezirkulationswiderstand | max. 35 V DC |
| Vorsicherung erforderlich | Es ist nur notwendig, wenn ichMaxder Stromversorgung ist > die Fähigkeit zum Kurzschluss. Eingebaute Sicherheitsfunktion. |
| Kurzschluss-Durchschlagsfähigkeit | 300 A |
| Durchschlagsfestigkeit | max. 35 V DC (Ladekreis) |
| Aktive Strombegrenzung | Typ. 1,1 x IN |
| Sicherung | Elektronisch |
| Ertrag | > 98,5 % |
| Ruhestrom I0 | Typ. 3,8 mA |
| Verlustleistung | Typ. 0,1 W (ohne Last) |
| < 0,7 W (im Nennbetrieb) | |
| Initialisierungszeit des Moduls | 40 ms |
| Zeitüberschreitung nach dem Trennen eines Kanals | 5 sec (bei Überlast/Kurzschluss) |
| Messtoleranz I | ± 7% |
| Temperatur-Derating | 15 A (Gesamtstrom bei 60°C) |
| 20 A (Gesamtstrom bei 50°C) | |
| MTBF (IEC 61709, SN 29500) | 27129679 h (bei 25°C bei 21% Last) |
| 12000480 h (bei 40°C bei 34,25% Last) | |
| 1768284 h (bei 60°C bei 100% Last) | |
| Spannungsabfall | 0,28 V (mit 0,5 A) |
| Fail-Safe-Element | 4 A Gleichstrom |
| Ladeschaltung | |
| Zeit der Verbindungsabbrüche | ≤ 600 ms |
| ≥ 24ms (je nach verfügbarer Ladung) | |
| Typische Trennung. 1,1 x IN | |
| Unterspannungs-Trennschalter | ≤ 9,2 V DC (aktiv) |
| ≥ 10,2 V DC (Leerlauf) | |
| Überspannungs-Trennung | ≥ 30,5 V DC (aktiv) |
| ≤ 29,5 V DC (Leerlauf) | |
| Max. kapazitive Belastung | 5,7 mF (abhängig von der Stromeinstellung und dem verfügbaren Kurzschlussstrom) |
| Zurücksetzen | |
| Eingangsspannungsbereich | 7 V DC ... 30 V DC (Rückstellung nach unten) |
| Stromaufnahme | Typ. 0,4 mA (bei 24 V DC) |
| Pulslänge | ≥ 50 ms (Hoch) |
| ≥ 50 ms (Niedrig) | |
| Spannung | < 5V DC (niedriger Zustand) |
| > 8V DC (hoher Zustand) | |
| Zu deisolierende Länge | 8 mm |
| Starre Leiterstrecke | 0,2 mm² ... 2,5 mm² |
| AWG Leiterstrecke | 24 ... 12 |
| Flexibles Leiterprofil mit Zehenschutzkappe, mit Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Flexibler Leiterabschnitt mit Zehenkappe, ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Zustandsausgabe | |
| Ausgangsspannung | 24 V DC (Fehler) |
| 0 V DC (kein Fehler) | |
| Ausgangsstrom | max. 0,015 A (kurzschlussfest) |
| Zu deisolierende Länge | 8 mm |
| Starre Leiterstrecke | 0,2 mm² ... 4 mm² |
| AWG Leiterstrecke | 24 ... 12 |
| Flexibles Leiterprofil mit Zehenschutzkappe, mit Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Flexibler Leiterabschnitt mit Zehenkappe, ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
Verbindungsdaten
| AWG Leiterstrecke | (Umgerechnet nach IEC) |
| IN+ Hauptstromkreis | |
| Verbindungstyp | Push-in-Anschluss |
| Zu deisolierende Länge | 8 mm |
| Flexibler Leiterabschnitt | 0,2 mm² ... 2,5 mm² |
| Starre Leiterstrecke | 0,2 mm² ... 4 mm² |
| AWG Leiterstrecke | 24 ... 12 |
| Flexibles Leiterprofil mit Zehenschutzkappe, mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Flexibler Leiterabschnitt mit Zehenkappe, ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| IN-Hauptstromkreis | |
| Verbindungstyp | Push-in-Anschluss |
| Zu deisolierende Länge | 8 mm |
| Flexibler Leiterabschnitt | 0,2 mm² ... 2,5 mm² |
| Starre Leiterstrecke | 0,2 mm² ... 4 mm² |
| AWG Leiterstrecke | 24 ... 12 |
| Flexibles Leiterprofil mit Zehenschutzkappe, mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Flexibler Leiterabschnitt mit Zehenkappe, ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Hauptstromkreis OUT | |
| Verbindungstyp | Push-in-Anschluss |
| Zu deisolierende Länge | 8 mm |
| Flexibler Leiterabschnitt | 0,2 mm² ... 2,5 mm² |
| Starre Leiterstrecke | 0,2 mm² ... 4 mm² |
| AWG Leiterstrecke | 24 ... 12 |
| Flexibles Leiterprofil mit Zehenschutzkappe, mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Flexibler Leiterabschnitt mit Zehenkappe, ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
Beschilderung
| LED-Kanal aus | Aus (Kanal aus) |
| Gelber LED-Kanal | blinkt (Programmiermodus ein) |
| Grüner LED-Kanal | Ein (Kanal verbunden) |
| Roter LED-Kanal | Zündung (Kanal aus, Überspannung oder aktive Unterspannung) |
| Leuchtet kurzzeitig auf (Kanal getrennt, 5 Sek. Kühlphase, Überlast- oder Kurzschlussabschaltung) | |
| blinkt (Kanal getrennt, bereit zum Wiederanschließen, Trennen wegen Überlastung oder Kurzschluss) | |
| blinkt schnell (Kanal getrennt, Fremdspannung am Ausgang, möglicher Installationsfehler) |
Dimensionen
| Bemaßungsschema |  |
| Breite | 6,2 mm |
| Höhe | 105,8 Millimeter |
| Tiefe | 55,6 mm (mit 7,5 mm Schiene) |
Materialdaten
| Material | PBT |
| PBT | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
Umwelt- und Lebensbedingungen
| Umweltbedingungen | |
| Schutz-Index | IP20 |
| Umgebungstemperatur (Service) | -30 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Höhe | ≤ 3000 m bis 52 °C (ü.d.M.) |
| ≤ 4000 m bis 46 °C (ü.d.M.) | |
| Überprüfung der Luftfeuchtigkeit | 96 h, 95 % relative Luftfeuchtigkeit, 40 °C |
| Abstürze (in Betrieb) | 30g (IEC 60068-2-27, Ea-Test) |
| Vibration (in Betrieb) | 10 Hz ... 59,6 Hz (Amplitude ±0,35 mm; nach IEC 60068-2-6, Fc-Test) |
| 59,6 Hz ... 150 Hz (5g Beschleunigung; nach IEC 60068-2-6, Fc-Test) | |
| 5 Hz ... 100 Hz (4g Resonanzsuche; 4g Resonanzfrequenz; 90 min nach DNV GL Klasse B) | |
Zulassungen
| UL Homologation | |
| Markiert | UL/C-UL-gelistet UL 508 |
| UL-anerkannt UL 2367 | |
| NEC Klasse 2 nach UL 1310 | |
| UL/C-UL-gelistet ANSI/UL 121201 Klasse I, Division 2, Gruppen A, B, C, D (Gefahrenbereich) | |
| DNV GL | |
| Markiert | Zulassung für den Schiffbau |
| DNV GL Daten | |
| Temperatur | An |
| Feuchtigkeit | B |
| Vibration | B |
| Emc | An |
| Anlage | An |
Standards & Spezifikationen
| Regeln/Bestimmungen | EN 61000-6-2 |
| Beobachtung | EMV - Störfestigkeit für den industriellen Bereich |
| Regeln/Bestimmungen | EN 61000-6-3 |
| Beobachtung | CEM - Störemission für häusliche, gewerbliche und industrielle Umgebungen sowie kleine Unternehmen |
| Regeln/Bestimmungen | EN 60068-2-78 |
| Beobachtung | Umwelteinflüsse - Luftfeuchtigkeit und Hitze, konstant |
| Regeln/Bestimmungen | EN 50178 |
| Beobachtung | Ausstattung von hochintensiven Anlagen mit elektronischen Geräten |
| Regeln/Bestimmungen | EN 60068-2-6 |
| Beobachtung | Umwelteinflüsse - Schwingungen (sinusförmig) |
| Regeln/Bestimmungen | EN 60068-2-27 |
| Beobachtung | Umwelteinflüsse - Auswirkungen |
| Regeln/Bestimmungen | EN 60068-2-30 |
| Beobachtung | Umwelteinflüsse - Teil 2-30: Prüfverfahren - db-Prüfung: feuchte, zyklische Hitze |
Versammlung
| Art der Befestigung | Symmetrische Schiene: 35 mm |
| Merkmal | Wert |
|---|---|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
| Polzahl (EF001391) | 1 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 105.8 mm |
| Tiefe (EF000049) | 55.6 mm |
| Montageart (EF000003) | sonstige |
| Betriebsspannung (EF000111) | 30 V |
| Nennstrom (EF000001) | 15 A |
| Aktive Strombegrenzung x IN (EF011922) | 0 |
| Sicherungstyp (EF011923) | elektronisch |
| Fail-Safe-Element (EF011924) | 4 A |
| Abschaltzeit (EF011925) | 0.6 ms |
| Max. kapazitive Last (EF011926) | 0.0057 µF |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Umgebungstemperatur während des Betriebs (EF007515) | -30 °C |
