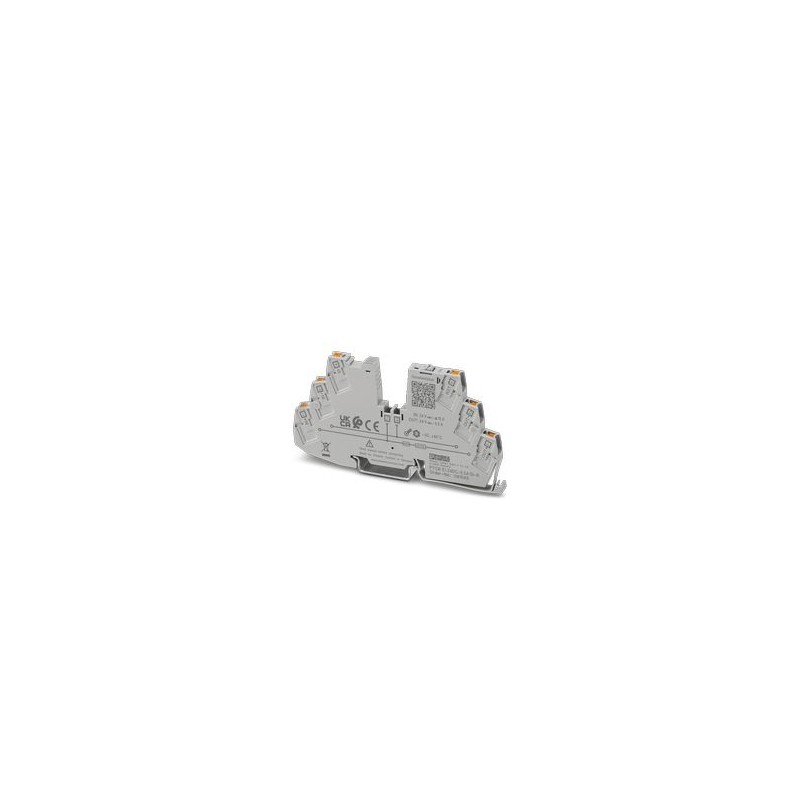

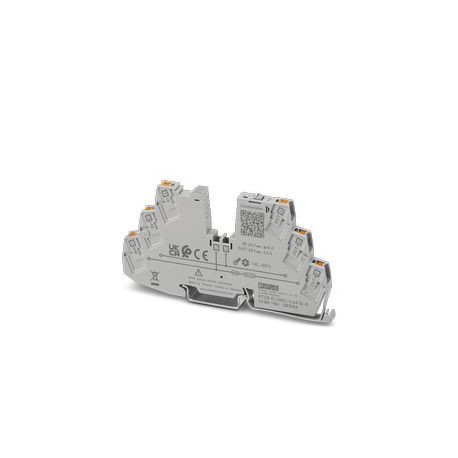

PTCB E1 24DC/0.5A SI-R 1361043 PHOENIX CONTACT Protection des équipements électroniques monocanaux pour les ..
PTCB E1 24DC/0.5A SI-R
1361043
PHOENIX_CONTACT
Protection des équipements électroniques monocanaux pour les consommateurs de 12 à 24 V CC. Valeur nominale fixe du courant : 0,5 A. Avec signal à distance, réinitialisation à distance et limitation de courant actif. Peut être combiné avec les terminus ferroviaires CLIPLINE. Pour l’installation sur des rails DIN.
Interrupteurs de protection des appareils électroniques
Protection des équipements électroniques monocanal pour les consommateurs 12-24 V DC. Courant nominal fixe : 0,5 A. Avec signal à distance, réinitialisation à distance et limitation active du courant. Peut être combiné avec les blocs de jonction sur rail CLIPLINE. Pour l’installation sur des rails DIN.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Fiche technique
Notes
| Généralités | |
| Observation | Raccordement de la ligne de signalisation testée selon la norme EN 61000-4-4 avec 1 kV ; Le cas échéant, des mesures de protection doivent être prévues du côté du client |
| Des courts-circuits forts répétés peuvent réduire l’intégralité de fusion du fusible de sécurité intégré. | |
Propriétés de l’élément
| Construction | Module monobloc monté sur rail |
| Type de produit | Interrupteurs électroniques de protection d’appareils électroménagers |
| Famille de produits | Le PTCB |
| Nombre de poteaux | 1 |
| Nombre de canaux | 1 |
| Propriétés d’isolation | |
| Type de protection | Iii |
| Degré de pollution | 2 |
Propriétés électriques
| Nombre de canaux | 1 |
| Généralités | |
| Tension de fonctionnement | 10 V CC ... 30 V CC |
| Tension nominale | 24 V DC |
| Courant nominal IN | 15 A CC (courant d’entrée total) |
| 0,5 A CC (sortie de courant nominal) | |
| Courant nominal IN | 0,5 A CC |
| Courant nominal (préréglé) | 0,5 A |
| Dimensionnement de la tension transitoire | 0,5 kV |
| Type de tir | E (électronique) |
| Résistance à la recirculation | max. 35 V DC |
| Pré-fusible requis | Ce n’est nécessaire que si jeMaxde l’alimentation est > la capacité de court-circuit. Dispositif de sécurité intégré. |
| Capacité de panne de court-circuit | 300 A |
| Rigidité diélectrique | max. 35 V DC (Circuit de charge) |
| Limitation active du courant | Typ. 1,1 x IN |
| fusible | électronique |
| Rendement | > 98,5 % |
| Courant de repos I0 | Typ. 3,8 mA |
| Puissance dissipée | Typ. 0,1 W (sans charge) |
| < 0,7 W (en fonctionnement nominal) | |
| Temps d’initialisation du module | 40 ms |
| Délai d’expiration après la déconnexion d’un canal | 5 sec (en surcharge/court-circuit) |
| Tolérance de mesure I | ± 7 % |
| Déclassement de la température | 15 A (Courant total à 60°C) |
| 20 A (Courant total à 50°C) | |
| MTBF (CEI 61709, SN 29500) | 27129679 h (à 25°C à 21% de charge) |
| 12000480 h (à 40 °C à 34,25 % de charge) | |
| 1768284 h (à 60°C à 100% de charge) | |
| Chute de tension | 0,28 V (avec 0,5 A) |
| Élément de sécurité intégrée | 4 A CC |
| Circuit de charge | |
| Temps de déconnexion | ≤ 600 ms |
| ≥ 24 ms (en fonction de la charge disponible) | |
| Déconnexion typique. 1,1 x IN | |
| Déconnexion en cas de sous-tension | ≤ 9,2 V CC (actif) |
| ≥ 10,2 V CC (au repos) | |
| Déconnexion de surtension | ≥ 30,5 V CC (actif) |
| ≤ 29,5 V CC (au repos) | |
| Charge capacitive max. | 5,7 mF (en fonction du réglage du courant et du courant de court-circuit disponible) |
| Réinitialisation | |
| Plage de tension d’entrée | 7 V CC ... 30 V CC (réinitialisation vers le bas) |
| Absorption de courant | Typ. 0,4 mA (avec 24 V DC) |
| Longueur d’impulsion | ≥ 50 ms (élevé) |
| ≥ 50 ms (faible) | |
| tension | < 5 V CC (état bas) |
| > 8 V CC (état élevé) | |
| Longueur à désisoler | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec embout, avec manchon en plastique | 0,25 mm² ... 2,5 mm² |
| Section de conducteur flexible avec embout, sans manchon en plastique | 0,25 mm² ... 2,5 mm² |
| Sortie d’état | |
| Tension de sortie | 24 V CC (erreur) |
| 0 V DC (pas d’erreur) | |
| Courant de sortie | max. 0,015 A (résistant aux courts-circuits) |
| Longueur à désisoler | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec embout, avec manchon en plastique | 0,25 mm² ... 2,5 mm² |
| Section de conducteur flexible avec embout, sans manchon en plastique | 0,25 mm² ... 2,5 mm² |
Données de connexion
| Section de conducteur AWG | (Converti selon la norme CEI) |
| Circuit principal IN+ | |
| Type de connexion | Connexion enfichable |
| Longueur à désisoler | 8 mm |
| Section de conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec embout, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur flexible avec embout, sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| IN- Circuit principal | |
| Type de connexion | Connexion enfichable |
| Longueur à désisoler | 8 mm |
| Section de conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec embout, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur flexible avec embout, sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Sortie du circuit principal | |
| Type de connexion | Connexion enfichable |
| Longueur à désisoler | 8 mm |
| Section de conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec embout, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur flexible avec embout, sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
Signalétique
| Canal LED désactivé | Désactivé (Canal désactivé) |
| Canal LED jaune | clignote (mode de programmation activé) |
| Canal LED vert | Activé (canal connecté) |
| Canal LED rouge | Allumage (canal éteint, surtension ou sous-tension active) |
| S’allume temporairement (canal déconnecté, phase de refroidissement de 5 secondes, arrêt en cas de surcharge ou de court-circuit) | |
| clignote (canal déconnecté, prêt à être reconnecté, déconnexion en raison d’une surcharge ou d’un court-circuit) | |
| clignote rapidement (canal déconnecté, tension étrangère à la sortie, panne d’installation possible) |
taille
| Schéma de dimension |  |
| Largeur | 6,2 mm |
| hauteur | 105,8 millimètre |
| profondeur | 55,6 mm (avec rail de 7,5 mm) |
Données sur les matériaux
| matériel | PBT |
| PBT | |
| Classe d’inflammabilité selon UL 94 | S-U |
Conditions environnementales et de vie
| Conditions environnementales | |
| Indice de protection | IP20 (en) |
| Température ambiante (service) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| altitude | ≤ 3000 m jusqu’à 52 °C (amsl) |
| ≤ 4000 m jusqu’à 46 °C (amsl) | |
| Contrôle de l’humidité | 96 h, 95 % d’humidité relative, 40 °C |
| Plantages (en service) | 30g (IEC 60068-2-27, test EA) |
| Vibrations (en service) | 10 Hz ... 59,6 Hz (amplitude ±0,35 mm ; selon IEC 60068-2-6, test Fc) |
| 59,6 Hz ... 150 Hz (accélération 5g ; selon IEC 60068-2-6, test Fc) | |
| 5 Hz ... 100 Hz (recherche de résonance 4g ; fréquence de résonance 4g ; 90 min selon DNV GL classe B) | |
Approbations
| UL Homologation | |
| Marqué | Homologué UL/C-UL UL 508 |
| Reconnu UL 2367 | |
| NEC Classe 2 selon UL 1310 | |
| Homologué UL/C-UL ANSI/UL 121201 Classe I, Division 2, Groupes A, B, C, D (Zones dangereuses) | |
| DNV GL | |
| Marqué | Agrément pour la construction navale |
| Données DNV GL | |
| température | À |
| Humidité | B |
| vibration | B |
| Emc | À |
| Enclos | À |
Normes et spécifications
| Règles/Dispositions | EN 61000-6-2 |
| Observation | CEM - Immunité aux interférences pour les zones industrielles |
| Règles/Dispositions | EN 61000-6-3 |
| Observation | CEM - Émissions de perturbations pour les environnements domestiques, commerciaux et industriels ainsi que pour les petites entreprises |
| Règles/Dispositions | EN 60068-2-78 |
| Observation | Influences environnementales - humidité et chaleur, constantes |
| Règles/Dispositions | EN 50178 |
| Observation | Equiper les installations de haute intensité d’équipements électroniques |
| Règles/Dispositions | EN 60068-2-6 |
| Observation | Influences environnementales - Oscillations (sinusoïdales) |
| Règles/Dispositions | EN 60068-2-27 |
| Observation | Influences environnementales - Impacts |
| Règles/Dispositions | EN 60068-2-30 |
| Observation | Influences de l’environnement - Partie 2-30 : Méthode d’essai - Essai de base de données : chaleur humide et cyclique |
assemblée
| Type de montage | Rail symétrique : 35 mm |
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 1 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 105.8 mm |
| Profondeur (EF000049) | 55.6 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 30 V |
| Courant nominal (EF000001) | 15 A |
| Limitation de l'intensité active x IN (EF011922) | 0 |
| Type de fusible (EF011923) | Électronique |
| Élément de basculement (EF011924) | 4 A |
| Temps de désactivation (EF011925) | 0.6 ms |
| Charge capacitive maximale (EF011926) | 0.0057 µF |
| Avec contact de signalisation à distance (EF000422) | Non |
| Température ambiante en fonctionnement (EF007515) | -30 °C |
