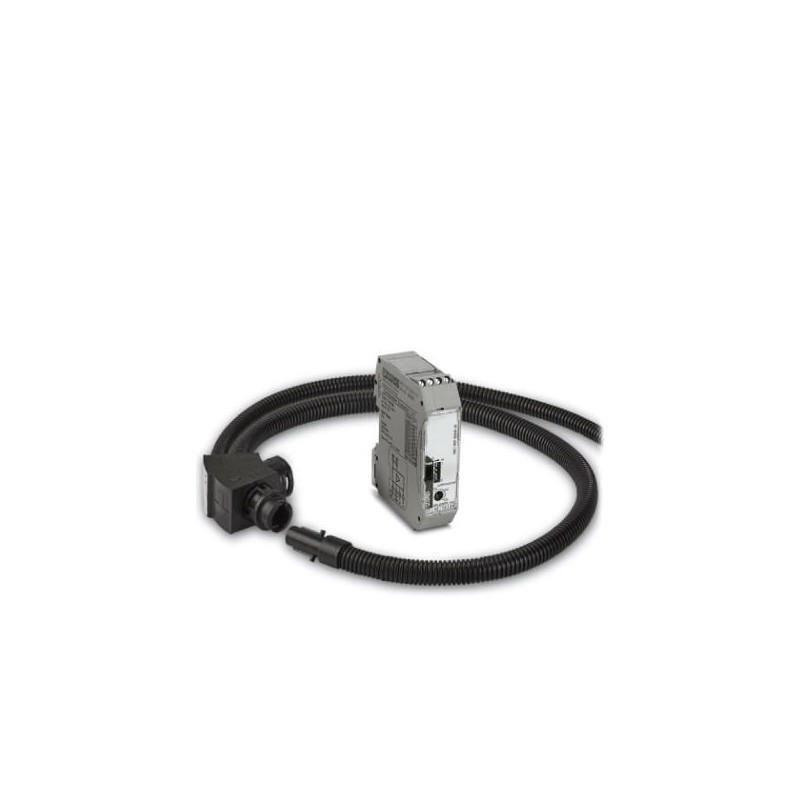

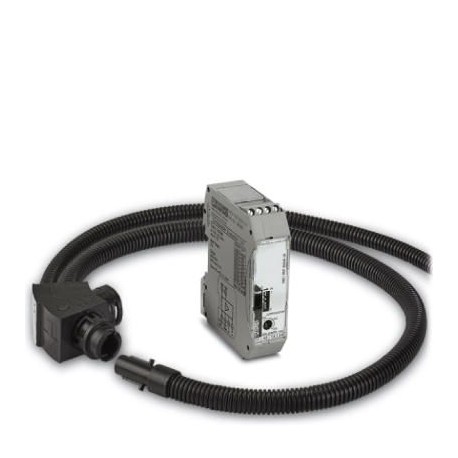

PACT RCP-4000A-1A-D190-3M-UV 1033485 PHOENIX CONTACT Stromwandler
PACT RCP-4000A-1A-D190-3M-UV
1033485
PHOENIX_CONTACT
Stromwandler
Set bestehend aus einem 1 A Messumformer und einer ultravioletten Rogowski-Spule mit Signalleitung. Länge des Rogowski-Coils: 600 mm, Durchmesser: 190 mm. Länge der Signalleitung: 3 m. Die Spule misst den Wechselstrom von Stromschienen und Hochspannungsleitungen.
Niederspannungsschaltgeräte > Stromwandler
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million drei und dreißig tausend vier hundert fünf und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626538761 |
| Gewicht pro Stück (exklusive Verpackung) | 440.300 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert sieben und dreißig tausend neunzig |
| Herkunftsland | DE (Deutschland) |
Messumformerspeisung
| Nenn-Versorgungsspannung | 24 V DC -20 % ... +25 % |
|---|---|
| Nominal supply voltage range | MIT 19,2 V DC ... 30 V DC |
| Max. Stromaufnahme | 190 mA |
| Stromverbrauch | 4 W |
Mess-Spule input-Daten
| Frequenz Messbereich | 40 Hz ... 20000 Hz |
|---|---|
| Position Fehler | < 1 % |
| Linearitätsfehler | 0.1 % |
Messumformer-Eingang Daten
| Messbereiche (aktuell) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
|---|---|
| Konfigurierbar/programmierbar | Über DIP-Schalter |
| Phase Winkel | < 1 ° |
| Nennleistung | 1.5 VA |
| Max. Entfernungen von Kupfer-Leitungen PN max | 32 m (0,75 mm2 (AWG 20)) |
| 64 m (1,5 mm2 (AWG 16)) | |
| 107 m (2,5 mm2 (AWG 14)) |
Messumformer-signal-Eingang
| Input signal (bei 50 Hz) | 100 mV (1000 A) |
|---|---|
| Eingangsimpedanz | 27 kΩ (kleinster Messbereich) |
Mess-Spule-signal-Ausgang
| Ausgangssignal (bei 50 Hz) | 100 mV (ohne Last), 1.000 A) |
|---|---|
| Ausgangsspannung (im Leerlauf) | VAUS= M * dI/dt |
| Ausgangsspannung (Sinus -, no-load operation) | 100 mV (VAUS= 2 * π * M * f * I (M = 0.318 µH; Beispiel: Bei 50 Hz; I = 1.000 A)) |
Allgemeine Daten -, mess-Spule
| Länge der mess-Spule | 600 mm |
|---|---|
| Durchmesser der mess-Spule | 8,3 mm ±0,2 mm |
| Die Länge der signal-Kabel | 3000 mm |
| Leiter-Struktur signal-Linie | 2x 0,22 mm (Signal (verzinnt)) |
| 1x 0,22 mm (Abschirmung (verzinnt)) | |
| Coil-material | Elastollan |
| Gehäuse material | PC |
| Isolierung | doppelte Isolierung |
| Bemessungsisolationsspannung | 1000 V AC (rms CAT III) |
| 600 V AC (rms CAT IV) | |
| Prüfspannung | 10.45 kV (DC / 1 min.) |
| Grundlegende Genauigkeit |
Allgemeine Daten für Messumformer
| Linearitätsfehler | < 0.5 % (Vom Bereichsende Wert) |
|---|---|
| Maximum transmission error | ≤ 0.5 % (Vom Bereichsende Wert) |
| Frequenzbereich | 45 Hz ... 65 Hz |
| Max. nachweisbar Oberschwingungen | < 2 kHz |
| Stromaufnahme | < 190 mA (bei 19.2 V) |
| Gehäuse material | Polyamid |
| Prüfspannung | 1,5 kV AC (Versorgung/Eingang und Ausgang: 50 Hz, 1 min.) |
| Betriebsspannung Anzeige | Grüne LED |
| UL, USA/Kanada | UL 508 |
Allgemeine Daten
| Normen/Vorschriften | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolierung | doppelte Isolierung |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | III (1000 V, Neutralleiter) |
| IV (600 V, Neutralleiter) | |
| Temperatur-Koeffizienten | 0,005 %/K (+10°C ... +70°C; die beiden Komponenten haben die gleiche Umgebungstemperatur) |
| 0.07 %/K (-20°C ... +10°C; beide Komponenten haben die gleiche Umgebungstemperatur) | |
| Typische Messfehler | < 1 % |
Verbindungsdaten
| Der name der Verbindung | Messumformer Seite |
|---|---|
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Vierzehn |
| Gewinde | M3 |
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 7 mm |
| Drehmoment | 0,5 Nm ... 0,6 Nm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 80 °C (Mess-Spule) |
|---|---|
| -20 °C ... 70 °C (Messumformer) | |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C (Mess-Spule) |
| -25 °C ... 85 °C (Messumformer) | |
| Maximale Höhe | < 2000 m |
| Mess-Spule Schutzart | IP67 (nicht bewertet nach UL) |
| Messumformer Schutzart | IP20 |
Normen und Vorschriften
| Normen/Vorschriften | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolierung | doppelte Isolierung |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | III (1000 V, Neutralleiter) |
| IV (600 V, Neutralleiter) |
