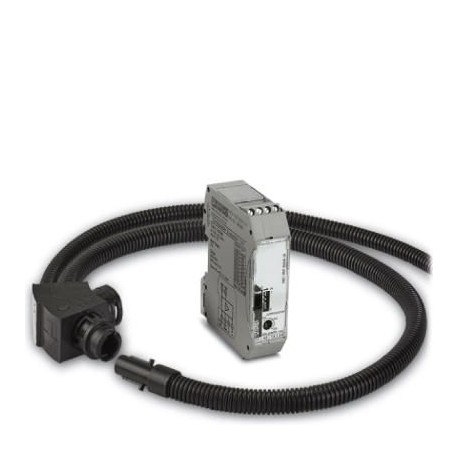

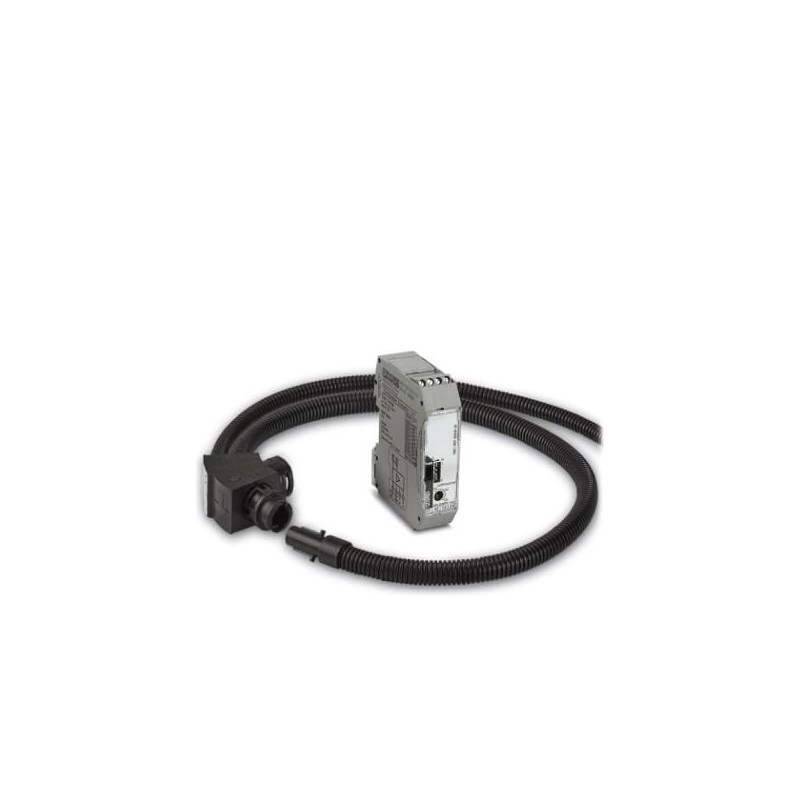

PACT RCP-4000A-1A-D190-3M-UV 1033485 PHOENIX CONTACT Трансформатор тока
PACT RCP-4000A-1A-D190-3M-UV
1033485
PHOENIX_CONTACT
Трансформатор тока
Комплект, состоящий из измерительного преобразователя 1 А и катушки Роговского, устойчивой к ультрафиолетовым лучам, с сигнальной линией. Длина катушки Роговского: 600 мм, диаметр: 190 мм. Длина сигнальной линии: 3 м. Катушка измеряет переменный ток от шин и высоковольтных линий.
Низковольтное оборудование > Трансформатор тока
интерфейс
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион тридцать три тысячи четыреста восемьдесят пять |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626538761 |
| Вес / шт. (без упаковки) | 440.300 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста тридцать семь тысяч девяносто |
| Страна происхождения | De (Германия) |
Поставка измерительных преобразователей
| Номинальное напряжение питания | 24 В ПОСТ. ТОКА -20 % ... +25 % |
|---|---|
| Номинальный диапазон напряжения питания | 19.2 В DC ... 30 В DC |
| Макс. ток потребления | 190 ма |
| Потребляемая мощность | 4 Вт |
Измерительный вход катушки данных
| Частотный диапазон измерений | 40 Гц ... 20000 Гц |
|---|---|
| Ошибка установки | < 1 % |
| Ошибка линеаризации | 0.1 % |
Измерительный вход преобразователя данных
| Диапазоны измерения (текущие) | 100 А 250 А 400 А 630 А 1000 А 1500 А 2000 А 4000 А |
|---|---|
| Конфигурируемый/программируемый | С помощью DIP-переключателей |
| Фазовый угол | < 1 ° |
| Номинальная мощность | 1.5 ва |
| Макс. расстояния для медных кабелей в пN Макс | 32 м (0,75 мм2 (AWG в 20)) |
| 64 м (1,5 мм2 (16 AWG кабель)) | |
| 107 м (2,5 мм2 (14 AWG кабель)) |
Измерительный преобразователь входного сигнала
| Входной сигнал (при 50 Гц) | 100 мВ (1000 а) |
|---|---|
| Входное сопротивление | 27 кОм (наименьшего диапазона измерений) |
Измерительная катушка выходного сигнала
| Выходной сигнал (при 50 Гц) | 100 мВ (без нагрузки, на 1000 а) |
|---|---|
| Выходное напряжение (в режиме холостого хода) | ВИз= М * Ди/ДТ |
| Выходного напряжения (синусоидальная, в режиме холостого хода) | 100 мВ (вИз= 2 * π * М * Е * Я (м = 0.318 мкГн; пример: при 50 Гц; я = 1000 в)) |
Измерительный преобразователь выходного сигнала
| Ток выходного сигнала | ПЕРЕМЕННОГО ТОКА 0 ... 1 А |
|---|---|
| Нагрузки | 0 Ω ... Ω 1.5 |
Общие данные, измерительные катушки
| Длина измерительной катушки | 600 мм |
|---|---|
| Диаметр измерительной катушки | 8.3 мм ±0,2 мм |
| Длина сигнального кабеля | 3000 мм |
| Структура проводника сигнальной линии | 2х 0,22 мм (сигнал (луженые)) |
| 1х 0.22 мм (экранирование (луженые)) | |
| Материал катушки | Elastollan |
| Материал корпуса | ПК |
| Изоляция | двойная изоляция |
| Номинальное напряжение изоляции | 1000 В переменного тока (кот РМС III)в |
| 600 В переменного тока (среднеквадратичное кошка ИЖ) | |
| Испытательное напряжение | 10.45 кВ (постоянного тока / 1 мин.) |
| Базовая точность |
Общие данные измерительный преобразователь
| Ошибка линеаризации | < 0.5 % (от конечного значения диапазона) |
|---|---|
| Максимальная погрешность передачи | ≤ 0.5 % (от конечного значения диапазона) |
| Частотный диапазон | 45 Гц ... 65 Гц |
| Макс. прощупывается гармоник | < 2 кГц |
| Ток потребления | < 190 мА (при 19.2 в) |
| Материал корпуса | Полиамид |
| Испытательное напряжение | 1.5 кВ AC (поставка/входе и выходе: 50 Гц, 1 мин) |
| Рабочее напряжение дисплей | Зеленый светодиод |
| По ul, США/Канада | Ул 508 перечисленных |
Общие сведения
| Стандартов/регламентов | МЭК 61010-1 |
|---|---|
| МЭК 61010-2-032 | |
| Изоляция | двойная изоляция |
| Степень загрязнения | Два |
| Категория перенапряжения | III (от 1000 В, с нейтральным проводником) |
| ИЖ (600 В, с нейтральным проводником) | |
| Температурные коэффициенты | 0.005 %/K (от+10°С ... +70°С; оба компонента имеют одинаковые температуры окружающей среды) |
| 0.07 %/к (-20°С ... +10°C; оба компонента имеют одинаковые температуры окружающей среды) | |
| Типичная погрешность измерения | < 1 % |
Данные соединения
| Имя подключения | Измерительный преобразователь стороне |
|---|---|
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Четырнадцать |
| Винтовая резьба | М3 |
| Способ подключения | Винтовое соединение |
| Длина зачистки | 7 мм |
| Крутящий момент | 0,5 Нм 0,6 Нм ... |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -30 °C ... 80 °С (измерительные катушки) |
|---|---|
| -20 °С ... 70 °С (измерительный преобразователь) | |
| Температура окружающей среды (хранение/транспорт) | От -40 °C ... 80 °С (измерительные катушки) |
| От -25 °C ... 85 °С (измерительный преобразователь) | |
| Максимальная высота | < 2000 м |
| Измерительные катушки степень защиты | Класс защиты IP67 (не оцениваются ул) |
| Измерительный преобразователь степень защиты | Степень защиты IP20 |
Стандартов и правил
| Стандартов/регламентов | МЭК 61010-1 |
|---|---|
| МЭК 61010-2-032 | |
| Изоляция | двойная изоляция |
| Степень загрязнения | Два |
| Категория перенапряжения | III (от 1000 В, с нейтральным проводником) |
| ИЖ (600 В, с нейтральным проводником) |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
