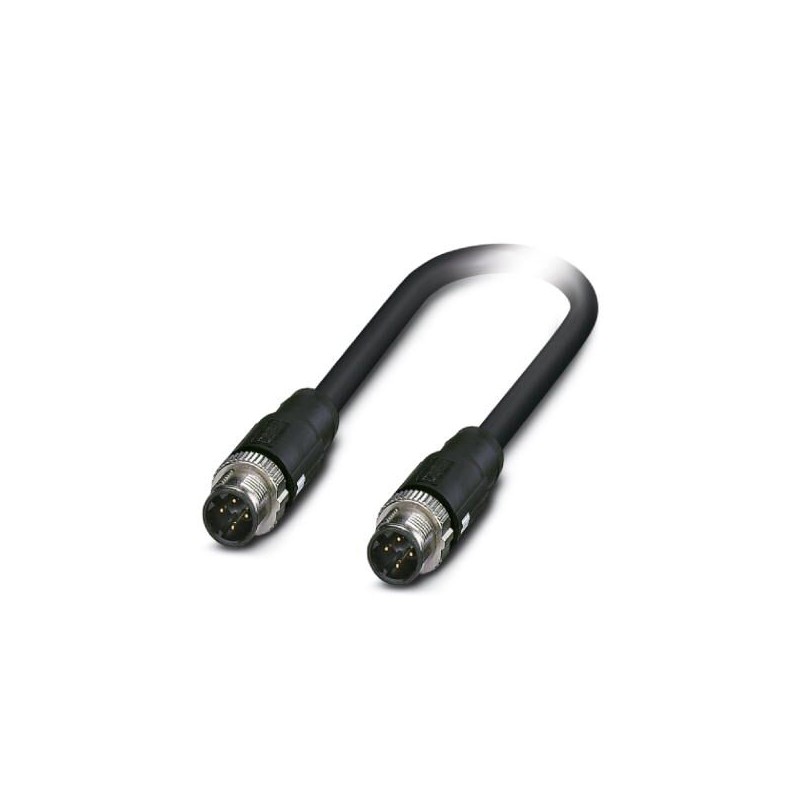

NBC-MSD/42,0-939/MSD SCO RAIL 1081336 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), 4-polig, PE..
NBC-MSD/42,0-939/MSD SCO RAIL
1081336
PHOENIX_CONTACT
4
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), 4-polig, PE-X halogenfrei, schwarz, geschirmt, Stecker gerade M12 SPEEDCON / IP65, Kodierung: D, auf Stecker gerade M12 SPEEDCON / IP65, Kodierung: D, Kabellänge: 42 m, Artikel geprüft nach Kundenspezifikation / Bahnapplikation
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1081336 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 4 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626809960 |
| Gewicht pro Stück (exklusive Verpackung) | 2.709,080 g |
| Gewicht pro Stück (inklusive Verpackung) | 2.709,080 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Allgemeine Daten
| Hinweis | Das Kabel wird zu 100 Prozent elektrisch auf Durchgang geprüft. |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 4 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Material Kontakt | CuSn |
| Material Kontaktträger | TPU GF |
| Material Kontaktoberfläche | Ni/Au |
Kennwerte Kopf 1
| Bauform Kopf | Stecker gerade M12 SPEEDCON / IP65 |
|---|---|
| Polzahl (Steckgesicht) | 4 |
| Kodierung | D (Daten) |
| Farbe | schwarz |
| Material (Komponente) | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Geschirmt | ja |
| Isolationswiderstand | ≥ 100 MΩ |
| Prüfspannung | 500 V DC ±15 V DC (für 60 s, Isolationswiderstand nach DIN EN 60512-3-1) |
| 1,4 kV AC (für 60 s, Spannungsfestigkeit nach DIN EN 60512-4-1) | |
| Steckzyklen | ≥ 100 (Anzahl 500 mit Phoenix Contact Gegenstecker) |
| Anzugsdrehmoment | 0,4 Nm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C |
| Gewicht | 10 g ±5 g |
Kennwerte Kopf 2
| Bauform Kopf | Stecker gerade M12 SPEEDCON / IP65 |
|---|---|
| Polzahl (Steckgesicht) | 4 |
| Kodierung | D (Daten) |
| Farbe | schwarz |
| Material (Komponente) | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Geschirmt | ja |
| Isolationswiderstand | ≥ 100 MΩ |
| Prüfspannung | 500 V DC ±15 V DC (für 60 s, Isolationswiderstand nach DIN EN 60512-3-1) |
| 1,4 kV AC (für 60 s, Spannungsfestigkeit nach DIN EN 60512-4-1) | |
| Steckzyklen | ≥ 100 (Anzahl 500 mit Phoenix Contact Gegenstecker) |
| Anzugsdrehmoment | 0,4 Nm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C |
| Gewicht | 10 g ±5 g |
Normen und Bestimmungen
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
Leitung
| Kabeltyp | PROFINET Bahnanwendungen |
|---|---|
| Kabeltyp (Kurzzeichen) | 939 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Kabelaufbau | 1x4xAWG22/7; SF/TQ |
| Leiterquerschnitt | 4x 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | 1,4 mm ±0,1 mm |
| Aderfarben | weiß-blau, orange-gelb |
| Gesamtverseilung | Sternvierer |
| Schirmung | Alu-kaschierte Polyesterfolie, Geflecht aus verzinnten Kupferdrähten |
| Außenmantel, Farbe | schwarz |
| Wandstärke Außenmantel | 1 mm |
| Kabelaußendurchmesser D | 6,6 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 6 x D |
| Zugfestigkeit GRP | ≤ 60 N (kurzzeitig) |
| ≤ 15 N (dauernd) | |
| Kabelgewicht | 71 kg/km |
| Außenmantel, Material | PE-X |
| Material Aderisolation | Zell-PE |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 5 GΩ*km |
| Leiterwiderstand | ≤ 54,4 Ω/km |
| Leitungs-Kapazität | 44 nF/km (Ader-Ader) |
| Wellenwiderstand | 100 Ω ±5 Ω (f = 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 76 dB (bei 1 MHz) |
| 71 dB (bei 4 MHz) | |
| 64 dB (bei 10 MHz) | |
| 60 dB (bei 16 MHz) | |
| 56 dB (bei 31,25 MHz) | |
| 52 dB (bei 62,5 MHz) | |
| 48 dB (bei 100 MHz) | |
| 45 dB (bei 155 MHz) | |
| 42 dB (bei 200 MHz) | |
| Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 73 dB (bei 1 MHz) |
| 68 dB (bei 4 MHz) | |
| 61 dB (bei 10 MHz) | |
| 57 dB (bei 16 MHz) | |
| 53 dB (bei 31,25 MHz) | |
| 49 dB (bei 62,5 MHz) | |
| 45 dB (bei 100 MHz) | |
| 42 dB (bei 155 MHz) | |
| 39 dB (bei 200 MHz) | |
| Dämpfung | 1,5 dB (bei 1 MHz) |
| 3,3 dB (bei 4 MHz) | |
| 5,3 dB (bei 10 MHz) | |
| 6,9 dB (bei 16 MHz) | |
| 9,9 dB (bei 31,25 MHz) | |
| 14,5 dB (bei 62,5 MHz) | |
| 18,8 dB (bei 100 MHz) | |
| 23,6 dB (bei 155 MHz) | |
| 27,3 dB (bei 200 MHz) | |
| Rückflussdämpfung (RL) | 25 dB (bei 1 MHz) |
| 25 dB (bei 4 MHz) | |
| 28 dB (bei 10 MHz) | |
| 28 dB (bei 16 MHz) | |
| 27 dB (bei 31,25 MHz) | |
| 26 dB (bei 62,5 MHz) | |
| 25 dB (bei 100 MHz) | |
| 25 dB (bei 155 MHz) | |
| 23 dB (bei 200 MHz) | |
| Signalgeschwindigkeit | 0,75 c |
| Signallaufzeit | 4,4 ns/m |
| Schirmdämpfung | 60 dB (bis 1000 MHz) |
| Kopplungswiderstand | < 13,00 mΩ/m (f = 1 MHz) |
| < 8,00 mΩ/m (f = 10 MHz ... 100 MHz) | |
| Leitungs-Impedanz | 100 Ω ±15 Ω (f = 0,5 MHz ... 3 MHz) |
| Nennspannung Leitung | 125 V |
| Prüfspannung Ader/Ader | 1000 V AC (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 1000 V AC (50 Hz, 1 min.) |
| Brandschutz in Schienenfahrzeugen | BS 6853 (Kabel intern Ia, Ib, II / Kabel extern Ia, Ib, II) |
| DIN 5510-2 (Brandschutzstufe 1, 2, 3, 4) | |
| EN 45545-2 (Gefahrenniveau HL1 - HL3) | |
| EN 50306-4 | |
| NF F16-101 (Klassifizierung C / F1) | |
| NF F16-101 (Kabel intern A1, A2, B / Kabel extern A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 | |
| UIC 564-2 (Klasse A) | |
| Flammwidrigkeit | nach EN 60332-1-2 |
| nach EN 50266-2-5 | |
| nach ISO 14572 5.21 (UN ECE-R 118.01) | |
| Halogenfreiheit | nach EN 50267-2-1 |
| nach EN 60684-2 | |
| Ölbeständigkeit | nach EN 50306-4, 72 h bei 100 °C, IRM 902 |
| Sonstige Beständigkeit | beständig gegen Treibstoffe nach EN 50306-4, 168 h bei 70 °C, IRM 903 |
| beständig gegen Ozon nach EN 50306-4, 72 h bei 40 °C, Verfahren B, Volumenkonzentration 200 x 10-6 | |
| Rauchgasdichte | EN 61034-2 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Kabel, feste Verlegung) |
| -25 °C ... 70 °C (Kabel, bewegliche Verlegung) |
