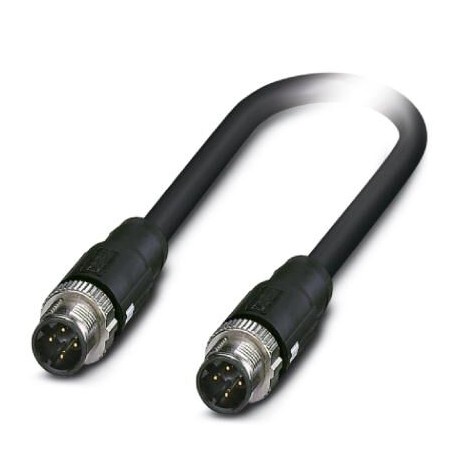

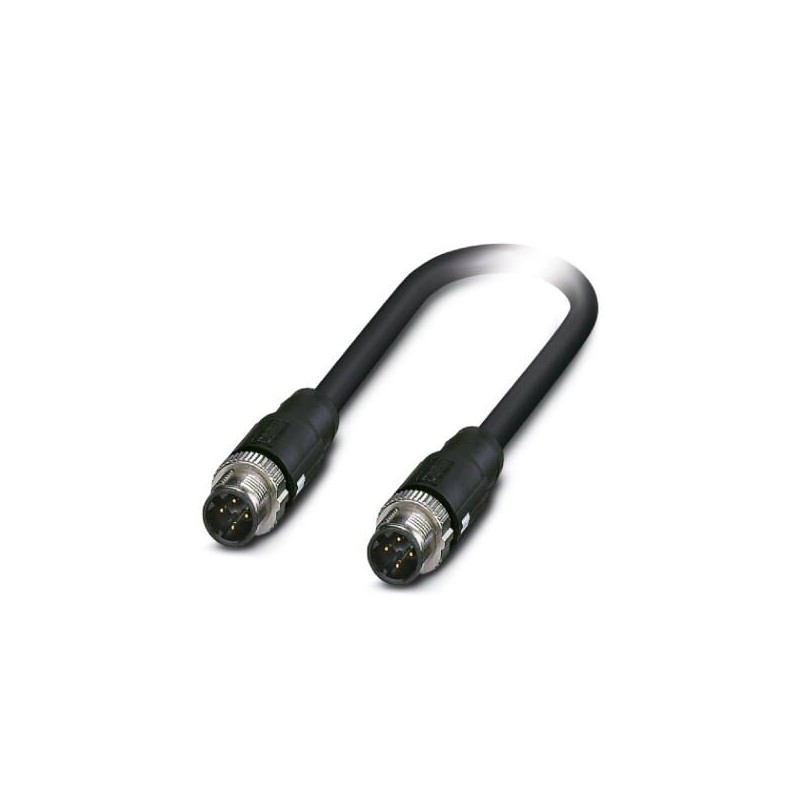

NBC-MSD/42,0-939/MSD SCO RAIL 1081336 PHOENIX CONTACT Сетевой кабель, PROFINET CAT5 (100 Мбит/с), 4-полюсн.,..

NBC-MSD/42,0-939/MSD SCO RAIL

1081336

PHOENIX_CONTACT

4

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), 4-полюсн., PE-X без галогенов, черный, экранирован., Штекеры прямое M12 SPEEDCON / IP65, механические ключи: D, к Штекеры прямое M12 SPEEDCON / IP65, механические ключи: D, длина кабеля: 42 м, Изделие протестировано в соответствии со спецификациями клиента / требованиями для применения в ж/д отрасли

Подробнее


Системы передачи данных и телекоммуникационные системы > Патч-корд медный (витая пара)

Кабели и приводы датчиков

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $1,461.44
Цена за единицу: $365.36

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа1081336
Упаковочная единица1 stk
Минимальный объем заказа4 stk
ПримечаниеПозаказное производство (возврат невозможен)
GTIN4055626809960
Вес/шт. (без упаковки)2 709,080 GRM

Чертежи

Чертеж

Чертеж
Вилка M12-SPEEDCON, прямая, экранированная

Электрическая схема

Электрическая схема
Цоколевка контактов штекера M12

Схематический чертеж

Схематический чертеж
Расположение контактов штыревой части М12, 4 контакта, с механическим ключом типа D, вид со стороны штыревых контактов

Сечение кабеля

Сечение кабеля
PROFINET для железнодорожного транспорта [939]

Вернуться вверх

Размеры

Длина кабеля42 м
Вернуться вверх

Общие характеристики

УказаниеКабель полностью проверен на протекание электрического тока.
Расчетный ток при 40 ℃4 A
Расчетное напряжение48 В AC
60 В DC
Полюсов4
Тип сигнала/категорияPROFINET CAT5 (МЭК 11801), 100 Мбит/с
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Категория перенапряженияII
Степень загрязнения3
Материал, контактCuSn
Материал, держатель контактаTPU GF
Материал, контактная поверхностьNi/Au
Вернуться вверх

Параметры, головка 1

Исполнение головкиШтекеры прямое M12 SPEEDCON / IP65
Кол-во контактов (поверхность сопряжения)4
КодированиеD (Данные)
Цветчерный
Материал (компоненты)CuSn (Контакт)
Ni/Au (Поверхность контакта)
PA (Держатель контактов)
TPU, трудновоспламеняем., самозатухающий (Корпус ручки)
Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы)
Экранирован.есть
Сопротивление изоляции≥ 100 MΩ
Испытательное напряжение500 В DC ±15 В DC (для 60 сек, сопротивление изоляции согласно DIN EN 60512-3-1)
1,4 кВ AC (для 60 сек, электрическая прочность согласно DIN EN 60512-4-1)
Циклы установки≥ 100 (Количество 500 с ответным штекером Phoenix Contact)
Момент затяжки0,4 Нм
Температура окружающей среды (при эксплуатации)-40 °C ... 90 °C
Масса10 г ±5 г
Вернуться вверх

Параметры, головка 2

Исполнение головкиШтекеры прямое M12 SPEEDCON / IP65
Кол-во контактов (поверхность сопряжения)4
КодированиеD (Данные)
Цветчерный
Материал (компоненты)CuSn (Контакт)
Ni/Au (Поверхность контакта)
PA (Держатель контактов)
TPU, трудновоспламеняем., самозатухающий (Корпус ручки)
Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы)
Экранирован.есть
Сопротивление изоляции≥ 100 MΩ
Испытательное напряжение500 В DC ±15 В DC (для 60 сек, сопротивление изоляции согласно DIN EN 60512-3-1)
1,4 кВ AC (для 60 сек, электрическая прочность согласно DIN EN 60512-4-1)
Циклы установки≥ 100 (Количество 500 с ответным штекером Phoenix Contact)
Момент затяжки0,4 Нм
Температура окружающей среды (при эксплуатации)-40 °C ... 90 °C
Масса10 г ±5 г
Вернуться вверх

Стандарты и предписания

Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Класс воспламеняемости согласно UL 94V0
Вернуться вверх

Кабель

Тип кабеляPROFINET для железнодорожного транспорта
Тип кабеля (краткое обозначение)939
Тип сигнала/категорияPROFINET CAT5 (МЭК 11801), 100 Мбит/с
Конструкция кабеля1x4xAWG22/7; SF/TQ
Сечение провода4x 0,34 мм²
AWG, сигнальная линия22
Конструкция кабеля, сигнальная линия7x 0,25 мм
Диаметр проводника вкл. изоляцию1,4 мм ±0,1 мм
Цвета жилбело-голубой, оранжево-желтый
Общая скруткаЧетверка звездообразной скрутки
ЭкранировкаПолиэфирная пленка, оклеенная алюминием, оплетка из оцинкованной медной проволоки
Внешняя оболочка, цветчерный
Толщина стенок внешней оболочки1 мм
Наружный диаметр кабеля D6,6 мм ±0,2 мм
Минимальный радиус изгиба, жесткая прокладка5 x D
Минимальный радиус изгиба, гибкая прокладка6 x D
Прочность на разрыв GRP≤ 60 Н (кратковременно)
≤ 15 Н (длительно)
Масса кабеля71 кг/км
Внешняя оболочка, материалPE-X
Материал, изоляция проводникаЯчеистый полиэтилен
Материал проводникагибкий провод из оцинкованной меди
Сопротивление изоляции≥ 5 ГΩ*км
Сопротивление кабеля≤ 54,4 Ом/км
Проводники - емкость44 нФ/км (Линия-линия)
Волновое сопротивление100 Ω ±5 Ω (f = 100 МГц)
Переходное затухание (NEXT)76 дБ (при 1 МГц)
71 дБ (при 4 МГц)
64 дБ (при 10 МГц)
60 дБ (при 16 МГц)
56 дБ (при 31,25 МГц)
52 дБ (при 62,5 МГц)
48 дБ (при 100 МГц)
45 дБ (при 155 МГц)
42 дБ (при 200 МГц)
Суммарное переходное затухание (PSNEXT)73 дБ (при 1 МГц)
68 дБ (при 4 МГц)
61 дБ (при 10 МГц)
57 дБ (при 16 МГц)
53 дБ (при 31,25 МГц)
49 дБ (при 62,5 МГц)
45 дБ (при 100 МГц)
42 дБ (при 155 МГц)
39 дБ (при 200 МГц)
Ослабление1,5 дБ (при 1 МГц)
3,3 дБ (при 4 МГц)
5,3 дБ (при 10 МГц)
6,9 дБ (при 16 МГц)
9,9 дБ (при 31,25 МГц)
14,5 дБ (при 62,5 МГц)
18,8 дБ (при 100 МГц)
23,6 дБ (при 155 МГц)
27,3 дБ (при 200 МГц)
Затухание несогласованности (RL)25 дБ (при 1 МГц)
25 дБ (при 4 МГц)
28 дБ (при 10 МГц)
28 дБ (при 16 МГц)
27 дБ (при 31,25 МГц)
26 дБ (при 62,5 МГц)
25 дБ (при 100 МГц)
25 дБ (при 155 МГц)
23 дБ (при 200 МГц)
Скорость передачи сигнала0,75 c
Время распространения сигнала4,4 нСм/м
Экранирующая способность60 дБ (до 1000 МГц)
Сопротивление устройства сопряжения< 13,00 мΩ/м (f = 1МГц)
< 8,00 мΩ/м (f = 10 МГц ... 100 МГц)
Проводники - полное сопротивление100 Ω ±15 Ω (f = 0,5 МГц ... 3 МГц)
Номинальное напряжение, проводник125 В
Испытательное напряжение, фаза / фаза1000 В AC (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран1000 В AC (50 Гц, 1 мин)
Противопожарная защита для рельсовых автомобилейBS 6853 (Кабель внутренний Ia, Ib, II / кабель внешний Ia, Ib, II)
DIN 5510-2 (Ступени противопожарной защиты 1, 2, 3, 4)
EN 45545-2 (Уровень опасности HL1 - HL3)
EN 50306-4
NF F16-101 (Классификация C / F1)
NF F16-101 (Кабель внутренний A1, A2, B / кабель внешний A1, A2, B)
NFPA 130
PN-K-02511
UIC 564-2 (Класс A)
Негорючестьсогласно EN 60332-1-2
согласно EN 50266-2-5
согласно ISO 14572 5.21 (UN ECE-R 118.01)
Без галогеновсогласно EN 50267-2-1
согласно EN 60684-2
Маслостойкостьсогласно EN 60684-2, 72 ч при 100 °C, IRM 902
Стойкость, прочие данныестойкость к топливу согласно EN 60684-2, 72 ч при 100 °C, IRM 903
стойкость к окислению согласно EN 50306-4, 72 ч при 40 °C, метод B, объёмная концентрация 200 x 10-6
Плотность дымовых газовEN 61034-2
Температура окружающей среды (при эксплуатации)-40 °C ... 85 °C (кабель, жестко прокладываемый)
-25 °C ... 70 °C (кабель, для подвижного монтажа)
Вернуться вверх

Классификация

eCl@ss

eCl@ss 7.027060308
eCl@ss 9.027060308
Вернуться вверх

ETIM

ETIM 6.0EC001262
ETIM 7.0EC001262
Вернуться вверх
