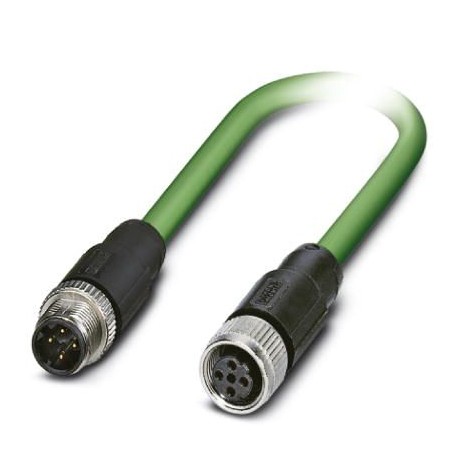

NBC-M12MSD/ 5,0-93C/M12FSD
1038763
PHOENIX_CONTACT
1
Netzwerk-Kabel
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Orderkey | Eine Million acht und dreißig tausend sieben hundert drei und sechzig |
---|---|
Verpackungseinheit | 1 pc |
Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
GTIN | 4055626592671 |
Gewicht pro Stück (exklusive Verpackung) | 428.100 g |
Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
Herkunftsland | PL (Polen) |
Hinweis | Dieses Produkt entspricht der PROFINET Cabling and Interconnection Technology Guideline for PROFINET Bestimmungen, version 2.00, order no: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
---|---|
Weitere Produkte mit variabler Kabeltyp und variable Länge Kabel finden Sie im Bereich Zubehör | |
Nennstrom bei 40°C | 4 Ein |
Nennspannung | 48 V AC |
60 V DC | |
Anzahl der Positionen | Vier |
Signal Typ/Kategorie | PROFINET CAT5 (IEC 11801), 100 Mbit / s |
EtherCAT®CAT5 (IEC 11801), 100 Mbit / s | |
Normen/Vorschriften | M12-Steckverbinder IEC 61076-2-101 |
Leiter-Typ | Stecker gerade M12 / IP67 |
---|---|
Nein. der Positionen (pin-connector-pattern) | Vier |
Codierung | D (Daten) |
Farbe | schwarz |
Material (Komponente) | CuSn (Kontakt) |
Ni/Au (Auflagefläche) | |
PA (Kontaktträger) | |
TPU, schwer entflammbar, selbstverlöschend (Griff) | |
Zink-Druckguss, vernickelt (Schraubanschluss) | |
Isolationswiderstand | ≥ 100 MΩ |
Insertion/withdrawal cycles | ≥ 100 (Menge: 500 mit Phoenix Contact Stecker) |
Drehmoment | 0,4 Nm |
Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Leiter-Typ | Buchse gerade M12 / IP67 |
---|---|
Nein. der Positionen (pin-connector-pattern) | Vier |
Codierung | D (Daten) |
Farbe | schwarz |
schwarz | |
Material (Komponente) | CuSn (Kontakt) |
Ni/Au (Auflagefläche) | |
TPU GF (Kontaktträger) | |
TPU, schwer entflammbar, selbstverlöschend (Griff) | |
Zink-Druckguss, vernickelt (Schraubanschluss) | |
Isolationswiderstand | ≥ 100 MΩ |
Insertion/withdrawal cycles | ≥ 100 |
Drehmoment | 0,4 Nm |
Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Produkt-Kennzeichnung | "sequentielle Länge in Metern" PN-KABEL-934-C / PUR-4X22AWG/7 Trailing - * 22AWG (GESCHIRMT) (UL) E119100 CMX 75°C GEPRÜFT (UL) CAT 5E PATCH KABEL FRNC * (Kabel-Druck-Kabel-Lieferanten) |
---|---|
Kabel-Typ | PROFINET ziehen Kette CAT5 |
Kabel-Art (Abkürzung) | 93C |
Signal Typ/Kategorie | PROFINET CAT5 (IEC 11801), 100 Mbit / s |
EtherCAT®CAT5 (IEC 11801), 100 Mbit / s | |
Kabel-Struktur | 1x4xAWG22/7; SF/TQ |
Leiterquerschnitt | 4x 0,34 mm2 |
AWG Signalleitung | Zwei und zwanzig |
Leiter-Struktur signal-Linie | 7x 0,25 mm |
Kern Durchmesser inklusive Isolierung | 1,5 mm |
Draht-Farben | Weiß, gelb, blau, orange |
Insgesamt twist | Star quad |
Abschirmung | Mit Aluminium beschichtete Folie, verzinntes cu-Geflechtschirm |
Optical shield Abdeckung | 85 % |
Externe Mantel, Farbe | grün RAL 6018 |
Außenmantel Dicke | ca. 0,9 mm |
Kabel-Durchmesser D | 6,5 mm ±0,2 mm |
Minimum bending radius fixed installation | 5 x D |
Mindestbiegeradius flexible installation | 7,5 x D |
Anzahl der biegezyklen | Drei Millionen |
Biegeradius | 100 mm |
Durchqueren Weg | 10 m |
Verfahrgeschwindigkeit | 4 m/s |
Beschleunigung | 4 m/s2 |
Torsion force | ± 30 °/m |
Zugfestigkeit von GFK | ≤ 150 N |
Kabel-Gewicht | 61 kg/km |
Außenmantel, material | PUR |
Material, innere Hülle | FRNC |
Material Aderisolation | PE |
Leiter-material | Verzinnten Cu-Litzen |
Isolationswiderstand | ≥ 500 MΩ*km |
Schleifenwiderstand | ≤ 120.00 Ω/km |
Wellenimpedanz | 100 Ω ±15 Ω (bei 1 ... 100 MHz) |
Near end crosstalk attenuation (WEITER) | 80 dB (bei 1 MHz) |
76 dB (bei 4 MHz) | |
70 dB (bei 10 MHz) | |
65 dB (bei 16 MHz) | |
63 dB (bei 20 MHz) | |
60 dB (31.25 MHz) | |
55 dB (bei 62.5 MHz) | |
50 dB (bei 100 MHz) | |
Dämpfung | 2.1 dB (bei 1 MHz) |
4 dB (bei 4 MHz) | |
6,3 dB (bei 10 MHz) | |
8 dB (bei 16 MHz) | |
9 dB (bei 20 MHz) | |
11.4 dB (31.25 MHz) | |
16.5 dB (bei 62.5 MHz) | |
21.3 dB (bei 100 MHz) | |
Signal Geschwindigkeit | 0.66 c |
Signal-Laufzeit | 5.3 ns/m |
Kopplungswiderstand | ≤ 20.00 mΩ/m (bei 10 MHz) |
Nennspannung, - Kabel | 600 V (UL rating) |
Test voltage Core - /Core | 2000 V (50 Hz, 1 min.) |
Test voltage Core/Shield | 2000 V (50 Hz, 1 min.) |
Besondere Eigenschaften | Elektrische Eigenschaften nach EN 50288-2-2 |
Flamme Widerstand | nach IEC 60332-1-2 |
Halogen-free | ja |
Beständigkeit gegen öl | in übereinstimmung mit DIN EN 60811-2-1 |
Widerstand | UV-beständig |
Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, Feste Verlegung) |
-40 °C ... 70 °C (Kabel, flexible installation) | |
Umgebungstemperatur (Montage) | -20 °C ... 60 °C |
Umgebungstemperatur (Lagerung/transport) | -50 °C ... 70 °C |
China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
---|---|
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
