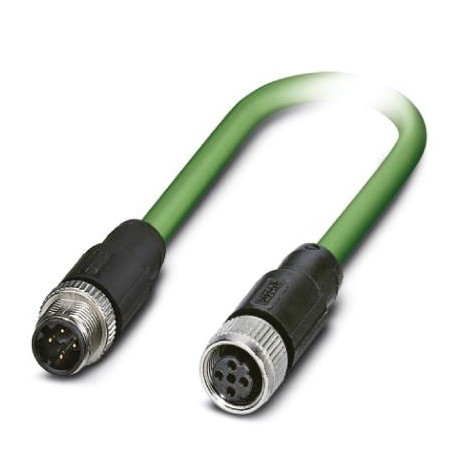

NBC-M12MSD/ 5,0-93C/M12FSD
1038763
PHOENIX_CONTACT
1
Câble réseau
Installation de réseaux de communication > Câble de brassage cuivre
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Orderkey | Million trente huit mille sept cent soixante trois |
---|---|
Unité d'emballage | 1 pc |
Note | Fabriqués à la Commande (non-remboursable) |
GTIN | 4055626592671 |
Poids par Pièce (hors emballage) | 428.100 g |
Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
Pays d'origine | PL (Pologne) |
Degré de protection | IP65 |
---|---|
IP67 | |
Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur M12) |
Note | Ce produit correspond à la PROFINET de Câblage et d'Interconnexion de la Technologie de guide pour PROFINET règlement, la version 2.00, référence: 2.252, Chapitre 8.2 de Connecteurs pour l'Environnement Extérieur (Équilibré de câblage) |
---|---|
D'autres produits avec la variable de type de câble variable et la longueur de câble peut être trouvé dans la section accessoires | |
Courant nominal à 40°C | 4 Un |
Tension nominale | 48 V AC |
60 V DC | |
Nombre de postes | Quatre |
Type de Signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit / s |
EtherCAT®CAT5 (CEI 11801), 100 Mbit / s | |
Normes/règlements | M12 connecteur IEC 61076-2-101 |
Type de tête | Fiche droite M12 / IP67 |
---|---|
Pas de. des postes (connecteur à broches modèle) | Quatre |
Codage | D (Data) |
Couleur | noir |
Matériel (composant) | CuSn (Contact) |
Ni/Au (surface de Contact) | |
PA (Contact avec les transporteurs) | |
TPU, difficilement inflammable, auto-extinguible (Grip) | |
Zinc moulé sous pression, nickelé (connexion à Vis) | |
La résistance de l'isolation | ≥ 100 MΩ |
Insertion/retrait des cycles | ≥ 100 (Quantité: 500 avec Phoenix Contact d'accouplement connecteur) |
Couple | 0,4 Nm |
Température ambiante (fonctionnement) | -25 °C ... 90 °C |
Type de tête | Douille droite M12 / IP67 |
---|---|
Pas de. des postes (connecteur à broches modèle) | Quatre |
Codage | D (Data) |
Couleur | noir |
noir | |
Matériel (composant) | CuSn (Contact) |
Ni/Au (surface de Contact) | |
TPU GF (Contact avec les transporteurs) | |
TPU, difficilement inflammable, auto-extinguible (Grip) | |
Zinc moulé sous pression, nickelé (connexion à Vis) | |
La résistance de l'isolation | ≥ 100 MΩ |
Insertion/retrait des cycles | ≥ 100 |
Couple | 0,4 Nm |
Température ambiante (fonctionnement) | -25 °C ... 90 °C |
L'étiquetage des produits | "séquentiel longueur en mètres" PN-CÂBLE-934-C / PUR-4X22AWG/7 Fuite * 22AWG (BLINDÉ) (UL) E119100 CMX 75°C VÉRIFIÉ (UL) CAT 5E PATCH CÂBLE FRNC * (Câble d'impression câble fournisseur) |
---|---|
Type de câble | PROFINET de chaînes porte-câbles CAT5 |
Type de câble (abréviation) | 93C |
Type de Signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit / s |
EtherCAT®CAT5 (CEI 11801), 100 Mbit / s | |
Structure du câble | 1x4xAWG22/7; SF/TQ |
Chef de la section transversale | 4x 0,34 mm2 |
AWG ligne de signal | Vingt deux |
Chef d'orchestre de la structure de la ligne de signal | 7 x 0.25 mm |
Le diamètre du coeur, y compris l'isolation | 1,5 mm |
Couleurs de fils | Blanc, jaune, bleu, orange |
Ensemble twist | Star quad |
Blindage | Aluminium revêtu de papier d'aluminium, de cuivre étamé de bouclier tressé |
Optique bouclier couvrant | 85 % |
La gaine externe, couleur | le vert RAL 6018 |
L'épaisseur de la gaine extérieure | env. 0,9 mm |
Câble externe diamètre D | 6.5 mm ±0,2 mm |
Rayon de courbure minimal, pose fixe | 5 x D |
Rayon de courbure minimal, une installation flexible | 7,5 x D |
Nombre de cycles de flexion | Trois million |
Le rayon de cintrage | 100 mm |
Traversant chemin | 10 m |
Traversant le taux de | 4 m/s |
L'accélération | 4 m/s2 |
La force de Torsion | ± 30 °/m |
Force de traction GRP | ≤ 150 N |
Poids du câble | 61 kg/km |
Gaine extérieure, matériau | PUR |
Le matériel, l'intérieur de la gaine | FRNC |
Matériel isolation du conducteur | PE |
Chef d'orchestre matériel | Plaqué d'étain Cu fils de litz |
La résistance de l'isolation | ≥ 500 MΩ*km |
La résistance de boucle | ≤ 120.00 Ω/km |
Impédance d'onde | 100 Ω ±15 Ω (1 ... 100 MHz) |
Près de la fin de l'atténuation de la diaphonie (NEXT) | 80 dB (à 1 MHz) |
76 dB (à 4 MHz) | |
70 dB (à 10 MHz) | |
65 dB (à 16 MHz) | |
63 dB (à 20 MHz) | |
60 dB (à de 31,25 MHz) | |
55 dB (à 62,5 MHz) | |
50 dB (à 100 MHz) | |
Atténuation | 2.1 dB (à 1 MHz) |
4 dB (à 4 MHz) | |
6.3 dB (à 10 MHz) | |
8 dB (à 16 MHz) | |
9 dB (à 20 MHz) | |
11.4 dB (à de 31,25 MHz) | |
16.5 dB (à 62,5 MHz) | |
21.3 dB (à 100 MHz) | |
Signal de vitesse | 0.66 c |
Signal d'exécution | 5.3 ns/m |
La résistance de couplage | ≤ 20.00 mΩ/m (à 10 MHz) |
Tension nominale d'alimentation, câble | 600 V (UL notation) |
Tension d'essai Core/Core | 2000 V (50 Hz, 1 min.) |
Tension d'essai de Base/Bouclier | 2000 V (50 Hz, 1 min.) |
Propriétés spéciales | Propriétés électriques selon la norme EN 50288-2-2 |
Résistance à la flamme | selon IEC 60332-1-2 |
Sans halogène | oui |
Résistance à l'huile | conformément à la norme DIN EN 60811-2-1 |
La résistance des autres | Résistant aux UV |
Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
-40 °C ... 70 °C (câble, installation flexible) | |
Température ambiante (à l'installation) | -20 °C ... 60 °C |
Température ambiante (stockage/transport) | -50 °C ... 70 °C |
La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
---|---|
Pas de substances dangereuses au-dessus des valeurs seuils |
