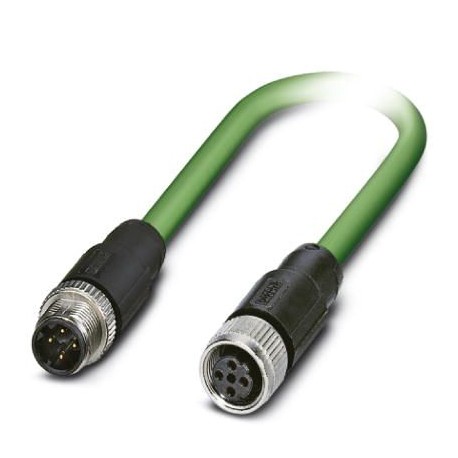

NBC-M12MSD/ 5,0-93C/M12FSD
1038763
PHOENIX_CONTACT
1
Сетевой кабель
Системы передачи данных и телекоммуникационные системы > Патч-корд медный (витая пара)
Кабели и приводы датчиков
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Спасибо за Ваш интерес к нашим продуктам. Надеемся, что предложенные сроки окажутся приемлемыми для Вас.
Во время оформления заказа можете выбрать наиболее приемлимый для Вас вид доставки: Aéreo Express 24hrs, Terrestre Standard 48/72hrs, и т.д.
Orderkey | Один миллион тридцать восемь тысяч семьсот шестьдесят три |
---|---|
Единица упаковки | 1 ПК |
Примечание | Сделанный на заказ (невозвратные). |
ГНТП | 4055626592671 |
Вес / шт. (без упаковки) | 428.100 г |
Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста сорок четыре тысячи двести девяносто |
Страна происхождения | PL (Польша) |
Степень защиты | Защиты IP65 |
---|---|
Защиты IP67 | |
Температура окружающей среды (эксплуатация) | От -25 °C ... 85 °С (разъем M12) |
Примечание | Этот продукт соответствует кабель Profinet и взаимосвязь технологических предписаний для Profinet, редакция 2.00, заказ№: 2.252, глава 8.2 разъемы для внешней среды (симметричный кабель) |
---|---|
Далее продукты с переменной тип кабеля и длина кабеля переменной можно найти в разделе Аксессуары | |
Номинальный ток при 40°C | 4 а |
Номинальное напряжение | 48 В AC |
60 В DC | |
Количество позиций | Четыре |
Категория тип сигнала/ | Протокол Profinet кабель CAT5 (МЭК 11801), 100 Мбит / с |
EtherCAT-модуль®Кабель CAT5 (МЭК 11801), 100 Мбит / с | |
Стандартов/регламентов | Разъем M12 МЭК 61076-2-101 |
Тип головки | Штекер прямой М12 / защиты IP67 |
---|---|
Нет. позиций (картиной pin разъем) | Четыре |
Кодирование | D (Данные) |
Цвет | черный |
Материал (компонент) | CuSn (Контакт) |
Н/ас (контактной поверхности) | |
ПА (контакты перевозчиков) | |
ТПУ, трудновоспламеняющийся, самозатухающий (сцепление) | |
Цинк умереть-литой, никелированная (Винтовое соединение) | |
Сопротивление изоляции | ≥ 100 мω |
Циклы ввода/вывода | ≥ 100 (Количество: 500 с Phoenix контактный разъем) |
Крутящий момент | 0,4 Нм |
Температура окружающей среды (эксплуатация) | ОТ -25 °C ... 90 °С |
Тип головки | Разъем, прямой, М12 / защиты IP67 |
---|---|
Нет. позиций (картиной pin разъем) | Четыре |
Кодирование | D (Данные) |
Цвет | черный |
черный | |
Материал (компонент) | CuSn (Контакт) |
Н/ас (контактной поверхности) | |
ТПУ ГФ (контакты перевозчиков) | |
ТПУ, трудновоспламеняющийся, самозатухающий (сцепление) | |
Цинк умереть-литой, никелированная (Винтовое соединение) | |
Сопротивление изоляции | ≥ 100 мω |
Циклы ввода/вывода | ≥ 100 |
Крутящий момент | 0,4 Нм |
Температура окружающей среды (эксплуатация) | ОТ -25 °C ... 90 °С |
Маркировка товара | "последовательное длина в метрах" ПН-кабеля-934-з / Пур-4X22AWG/7 продольный * 22awg силы (экранированный) (ул) E119100 СМХ 75°с верифицированным (ул) кат 5Е патч кабель FRNC * (кабельные кабельные печать поставщика) |
---|---|
Тип кабеля | Протокол Profinet перетащить цепи кабель CAT5 |
Тип кабеля (аббревиатура) | 93C |
Категория тип сигнала/ | Протокол Profinet кабель CAT5 (МЭК 11801), 100 Мбит / с |
EtherCAT-модуль®Кабель CAT5 (МЭК 11801), 100 Мбит / с | |
Структура кабеля | 1x4xAWG22/7; СФ/ТКВ |
Поперечное сечение проводника | 4х 0,34 мм2 |
Линию AWG сигнала | Двадцать два |
Структура проводника сигнальной линии | 7х 0,25 мм |
Диаметр сердечника, включая изоляцию | 1.5 мм |
Цвета проводов | Белый, желтый, синий, оранжевый |
В целом поворот | Звезда квад |
Экранирование | Алюминиевым покрытием фольга, луженая медная экранирующая оплетка |
Оптический щит покрытиями | 85 % |
Внешняя оболочка, цвет | зеленый RAL 6018 |
Толщина наружной оболочки | ок. 0.9 мм |
Внешний диаметр кабеля Д | 6,5 мм ±0,2 мм |
Минимальный радиус изгиба, стационарная установка | 5 х D |
Минимальный радиус изгиба, гибкая установка | 7,5 х D |
Количество циклов изгиба | Три миллиона |
Радиус изгиба | 100 мм |
Пересекая путь | 10 м |
Прохождения курса | 4 м/с |
Ускорение | 4 м/с2 |
Торсионные силы | ± 30 °/м |
Прочности стеклопластик | ≤ 150 Н |
Вес кабеля | 61 кг/км |
Внешняя оболочка, материал | Пур |
Материал, внутренняя оболочка | FRNC |
Материал изоляции проводников | ЧП |
Материал проводника | Луженая КР многожильные провода |
Сопротивление изоляции | ≥ 500 МОМ*км |
Сопротивление петли | ≤ 120.00 Ω/км |
Волнового сопротивления | 100 Ω ±15 Ω (на 1 ... 100 МГц) |
Возле конца затухания перекрестных помех (рядом) | 80 дБ (при 1 МГц) |
76 дБ (на 4 МГц) | |
70 дБ (на 10 МГц) | |
65 дБ (на 16 МГц) | |
63 дБ (при 20 МГц) | |
60 дБ (на 31,25 МГц) | |
55 дБ (на 62.5 МГц) | |
50 дБ (на 100 МГц) | |
Затухание | 2.1 дБ (при 1 МГц) |
4 дБ (на 4 МГц) | |
6.3 дБ (на 10 МГц) | |
8 дБ (на 16 МГц) | |
9 дБ (на частоте 20 МГц) | |
11.4 дБ (на 31,25 МГц) | |
16.5 дБ (на 62.5 МГц) | |
21.3 дБ (на 100 МГц) | |
Скорость сигнала | 0.66 с |
Во время выполнения сигнала | 5.3 НС/м |
Сопротивление связи | ≤ 20.00 мω/м (при 10 МГц) |
Номинальное напряжение, кабель | 600 в (заводская ул) |
Испытательное напряжение сердечник/сердечник | 2000 в (50 Гц, 1 мин.) |
Испытательное напряжение ядра/щит | 2000 в (50 Гц, 1 мин.) |
Особые свойства | По en 50288-2-2 электрические свойства в соответствии с |
Сопротивление пламени | согласно IEC 60332-1-2 |
Галоид-свободный | да |
Сопротивление к маслу | в соответствии со стандартом DIN по en 60811-2-1 |
Другие сопротивления | Устойчивы к ультрафиолетовому излучению |
Температура окружающей среды (эксплуатация) | От -40 °C ... 70 °C (кабельный, фиксированная установка) |
От -40 °C ... 70 °C (кабельный, гибкая установка) | |
Температура окружающей среды (установки) | -20 °С ... 60 °С |
Температура окружающей среды (хранение/транспорт) | -50 °С ... 70 °С |
RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
---|---|
Никаких вредных веществ выше порогового значения |
