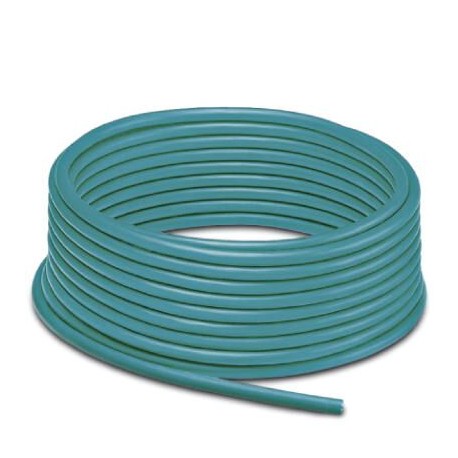

NBC-500,0-94E 1408572 PHOENIX CONTACT Kabelring, Bussystem-Kabel, Ethernet, 8-adrig, geschirmt, FRNC, blauer.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NBC-500,0-94E 1408572 PHOENIX CONTACT Kabelring, Bussystem-Kabel, Ethernet, 8-adrig, geschirmt, FRNC, blauer..

NBC-500,0-94E

1408572

PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Kabelring, Bussystem-Kabel, Ethernet, 8-adrig, geschirmt, FRNC, blauer Außenmantel, 4x2xAWG23/1, Kabellänge: 500 m

Kabelring, CAT7 Ethernet (10 GBit/s), 8-polig halogenfrei, geschirmt, Kabellänge: 500 m

Mehr Infos


Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel

Sensorkabel und Aktoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $3,169.56
Stückpreis: $3,169.56
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1408572
Verpackungseinheit1 STK
VerkaufsschlüsselC1 - Sensor-Aktor-Kabel
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4046356826396
Gewicht pro Stück (exklusive Verpackung)22,220 g
Gewicht pro Stück (inklusive Verpackung)22,220 g
Zolltarifnummer85444995
HerkunftslandNL (Niederlande)

Zeichnungen

Kabelquerschnitt

Kabelquerschnitt
Ethernet [94E]

Zurück nach oben

Maße

Kabellänge500 m
Zurück nach oben

Allgemeine Daten

Bemessungsspannung30 V AC
30 V DC
Polzahl8
Signalart/KategorieEthernet CAT7, 10 GBit/s
Zurück nach oben

Leitung

KabeltypEthernet
Kabeltyp (Kurzzeichen)94E
UL AWM Style10797 (80 °C / 30 V)
Signalart/KategorieEthernet CAT7, 10 GBit/s
Kabelaufbau4x2xAWG23/1; S/FTP
Leiterquerschnitt4x 2x 0,3 mm²
AWG Signalleitung23
Leiteraufbau Signalleitung1x
Aderdurchmesser inkl. Isolierung1,45 mm ±0,05 mm
Aderfarbenweiß-blau, weiß-orange, weiß-grün, weiß-braun
Paarverseilung2 Adern zum Paar
Art der PaarschirmungAlu-kaschierte Polyesterfolie
Gesamtverseilung4 Paare längsverseilt
SchirmungAlu-kaschierte Polyesterfolie, Geflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung65 %
Außenmantel, Farbewasserblau RAL 5021
Kabelaußendurchmesser D8 mm ±0,3 mm
Kleinster Biegeradius, fest verlegt30 mm
Kleinster Biegeradius, beweglich verlegt60 mm
Zugfestigkeit GRP80 N
Kabelgewicht55 kg/km
Kupfergewicht32,8 kg/km
Außenmantel, MaterialFRNC
Material Aderisolationgeschäumtes PE
Material Leiterblanker Cu-Draht
Isolationswiderstand> 5 GΩ*km
Leiterwiderstand< 75 Ω/km
Leitungs-Kapazität< 56 nF/km
Wellenwiderstand100 Ω ±5 Ω (bei 100 MHz)
Signalgeschwindigkeit0,6 c
Signallaufzeit5,7 ns/m
Leitungs-Impedanz< 5 mΩ (bei 1 MHz)
< 5 mΩ (bei 10 MHz)
< 30 mΩ (bei 30 MHz)
< 100 mΩ (bei 100 MHz)
Nennspannung Leitung30 V AC
Prüfspannung Ader/Ader2500 V DC
Flammwidrigkeitnach IEC 60332-3-24 (Cat. C)
Halogenfreiheitnach IEC 60754-2
Ölbeständigkeitnach IEC 60811-2-1
Rauchgasdichtenach IEC 61034
Umgebungstemperatur (Betrieb)-20 °C ... 80 °C (Kabel)
Umgebungstemperatur (Verlegung)0 °C ... 50 °C
Zurück nach oben

Environmental Product Compliance

REACh SVHC
Lead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 4.027060300
eCl@ss 4.127060300
eCl@ss 5.027061800
eCl@ss 5.127061800
eCl@ss 6.027279200
eCl@ss 7.027279218
eCl@ss 8.027279218
eCl@ss 9.027060311
Zurück nach oben

ETIM

ETIM 3.0EC001855
ETIM 4.0EC002599
ETIM 5.0EC001855
ETIM 6.0EC001855
ETIM 7.0EC001855
Zurück nach oben

UNSPSC

UNSPSC 6.0131251501
UNSPSC 7.090131251501
UNSPSC 1131251501
UNSPSC 12.0131251501
UNSPSC 13.231251501
UNSPSC 19.031251501
UNSPSC 20.031251501
UNSPSC 21.031251501
Zurück nach oben

ETIM for 1408572 Kabel/Leitungen unkonfektioniert (EC003249)
Merkmal Wert
Leiter-Oberfläche (EF010804) sonstige
Leiterdurchmesser (EF001621) 1.45 mm
Leiternennquerschnitt (EF000060) 0.3 mm²
Leiter-Klasse (EF001632) Kl.1 = eindrähtig
Ader-Zahl (EF001792) 8
Werkstoff der Aderisolation (EF000061) sonstige
Spezifizierung Aderisolation (EF011805) sonstige
Ader-Kennzeichnung (EF000067) sonstige
Schirm über Verseilelement (EF001623) Folie + Geflecht
Verseilung (EF003802) sonstige
Kabel längswasserdicht (EF011011) Nein
Kabel querwasserdicht (EF011012) Nein
Geeignet zur Verlegung im Erdreich (EF003689) Nein
Schutzmantel (EF001691) ohne
Mantelmaterial (EF001625) sonstige
Spezifizierung Mantelmaterial (EF011806) sonstige
Mantel-Farbe (EF001618) sonstige
Raucharm nach EN IEC 61034-2 (EF003799) Nein
Ölbeständig nach EN IEC 60811-404 (EF009770) Nein
Außendurchmesser ca. (EF003921) 8 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung (EF011802) 60 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt (EF011803) 30 mm
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) -20 °C
Kategorie (EF001619) sonstige
