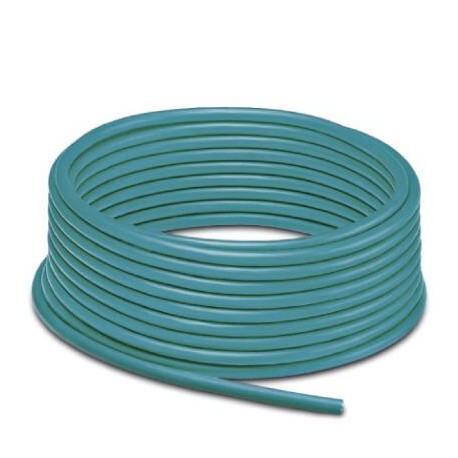

NBC-500,0-94E 1408572 PHOENIX CONTACT Couronne de câble, câble pour système de bus, Ethernet, 8 fils, blindé..
NBC-500,0-94E
1408572
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Couronne de câble, câble pour système de bus, Ethernet, 8 fils, blindé, FRNC, gaine extérieure bleue, 4x2xAWG23/1, longueur : 500 m
Anneau de câble, Ethernet CAT7 (10 GBit/s), sans halogène à 8 pôles, blindé, longueur du câble : 500 m
Câbles > Câble pour télécommunications
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1408572 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356826396 |
| Numéro du tarif douanier | 85444995 |
Caractéristiques générales
| Tension de référence | 30 V AC |
|---|---|
| 30 V DC | |
| Nombre de pôles | 8 |
| Type de signal/catégorie | Ethernet CAT7, 10 Gbit/s |
Câble
| Type de câble | Ethernet |
|---|---|
| Type de câble (symbole) | 94E |
| Style UL AWM | 10797 (80 °C / 30 V) |
| Type de signal/catégorie | Ethernet CAT7, 10 Gbit/s |
| Structure de câble | 4x2xAWG23/1; S/FTP |
| Section du conducteur | 4x 2x 0,3 mm² |
| AWG ligne de signaux | 23 |
| Structure du conducteur ligne de signal | 1x |
| Diamètre du fil avec isolant | 1,45 mm ±0,05 mm |
| Coloris des fils | blanc-bleu, blanc-orange, blanc-vert, blanc-marron |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | 4 paires torsadées longitudinalement |
| Blindage | Film polyester recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 65 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Diamètre extérieur du câble D | 8 mm ±0,3 mm |
| Rayon de courbure minimal, pose fixe | 30 mm |
| Rayon de courbure minimal, pose souple | 60 mm |
| Résistance à la traction GRP | 80 N |
| Poids du câble | 55 kg/km |
| Poids du cuivre | 32,8 kg/km |
| Gaine extérieure, matériau | FRNC |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Fil Cu nu |
| Résistance d'isolement | > 5 GΩ*km |
| Résistance du conducteur | < 75 Ω/km |
| Capacité de la ligne | < 56 nF/km |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Vitesse du signal | 0,6 c |
| Durée du parcours du signal | 5,7 ns/m |
| Impédance de la ligne | < 5 mΩ (pour 1 MHz) |
| < 5 mΩ (pour 10 MHz) | |
| < 30 mΩ (pour 30 MHz) | |
| < 100 mΩ (pour 100 MHz) | |
| Tension nominale câble | 30 V AC |
| Tension d'essai fil/fil | 2500 V DC |
| Résistance à la propagation des flammes | selon 60332-3-24 (cat. C) |
| Absence d'halogène | conformité CEI 60754-2 |
| Résistance à l'huile | selon CEI 60811-2-1 |
| Etanche aux fumées | selon CEI 61034 |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (Câbles) |
| Température ambiante (montage) | 0 °C ... 50 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 4.0 | 27060300 |
|---|---|
| eCl@ss 4.1 | 27060300 |
| eCl@ss 5.0 | 27061800 |
| eCl@ss 5.1 | 27061800 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
UNSPSC
| UNSPSC 6.01 | 31251501 |
|---|---|
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
| Caractéristique | Valeur |
|---|---|
| Surface du conducteur (EF010804) | Autre |
| Diamètre du conducteur (EF001621) | 1.45 mm |
| Section nominale du conducteur (EF000060) | 0.3 mm² |
| Classe du conducteur (EF001632) | Kl.1 = monofilaire |
| Nombre de conducteurs (EF001792) | 8 |
| Isolation des fils (EF000061) | Autre |
| Spécification d'isolation des fils (EF011805) | Autre |
| Marquage du conducteur (EF000067) | Autre |
| Blindage sur élément de câblage (EF001623) | Feuille + tresse |
| Câblage (EF003802) | Autre |
| Câble étanche à l'eau longitudinal (EF011011) | Non |
| Câble étanche à l'eau transversal (EF011012) | Non |
| Convient pour une installation souterraine (EF003689) | Non |
| Gaine de protection (EF001691) | Sans |
| Matériau de la gaine (EF001625) | Autre |
| Spécification du matériau de gaine (EF011806) | Autre |
| Couleur de la gaine (EF001618) | Autre |
| À faible dégagement de fumée selon IEC 61034-2 (EF003799) | Non |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Diamètre externe approx. (EF003921) | 8 mm |
| Rayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802) | 60 mm |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803) | 30 mm |
| Température extérieure admissible du câble, fixe (EF001686) | -20 °C |
| Catégorie (EF001619) | Autre |
