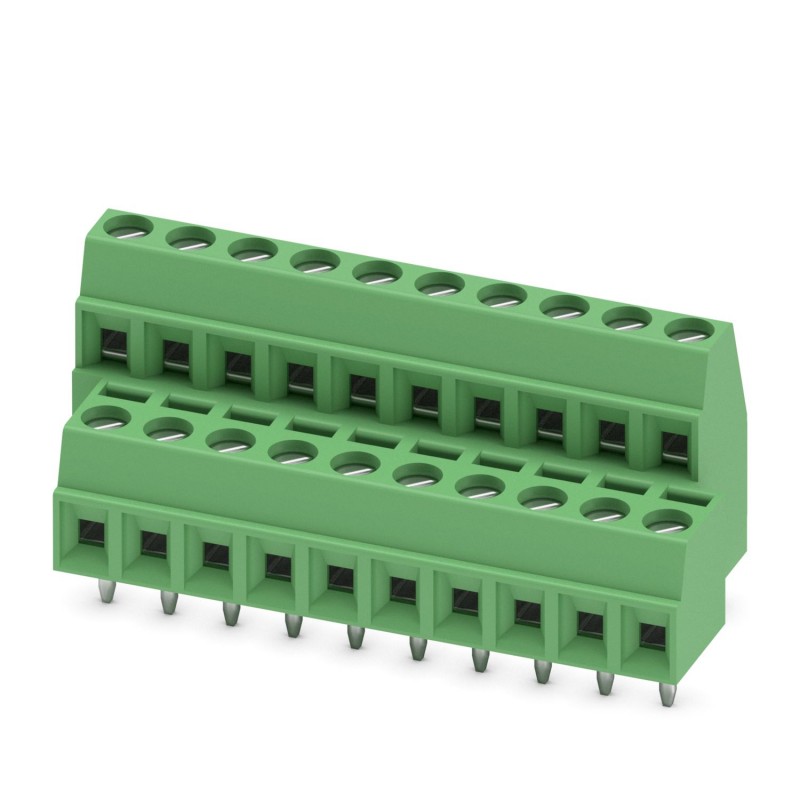

MKKDS 1/ 8-3,81 HOL 1989706 PHOENIX CONTACT PCB terminal block
MKKDS 1/ 8-3,81 HOL
1989706
PHOENIX_CONTACT
50
PCB terminal block
Reihenklemme für Leiterplatte, Nennstrom: 8 A, Auslegungsspannung (III/2): 200 V, Nennquerschnitt: 1 mm², Anzahl der Potentiale: 16, Anzahl der Reihen: 2, Anzahl der Pole pro Reihe: 8, Artikelfamilie: MKKDS 1, Rastermaß: 3.81 mm, Anschlussart: Schraubanschluss mit Traktionskapsel, Montage: Wellenlöten, Anschlussrichtung Treiber/Leiterplatte: 0°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5mm, Verpackungsart: boxed
Leiterplattenklemme, Bemessungsstrom: 8 A, Bemessungsspannung (III/2): 200 V, Bemessungsquerschnitt: 1 mm2, Anzahl der Potentiale: 16, Anzahl der Reihen: 2, Anzahl der Pole pro Reihe: 8, Artikelfamilie: MKKDS 1, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubklemmmethode: H0L Philipps-Aussparung mit Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 0°, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: boxed
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million neun hundert neun und achtzig tausend sieben hundert sechs |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4017918944797 |
| Gewicht pro Stück (exklusive Verpackung) | 9.250 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Länge [ l ] | 16,3 mm |
|---|---|
| Pitch | 3,81 mm |
| Maß a | 26.67 mm |
| Breite [ w ] | 32.38 mm |
| Höhe | 17 mm |
| Höhe [ h ] | 16,2 mm |
| Lötstift [P] | 3.5 mm |
| Loch-Durchmesser | 1,1 mm |
Allgemeine
| Palette von Artikeln | MKKDS 1 |
|---|---|
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsspannung (III/2) | 200 V |
| Bemessungsspannung (II/2) | 400 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 8 A |
| Nennquerschnitt | 1 mm2 |
| Lötmittel pin-Oberfläche | |
| Abisolierlänge | 5 mm |
| Anzahl der Positionen | Acht |
| Gewinde | M2 |
| Anzugsdrehmoment, min. | 0,22 Nm |
| Anzugsmoment max | 0.25 Nm |
Verbindungsdaten
| Leiterquerschnitt AWG min. | Sechs und zwanzig |
|---|---|
| Leiterquerschnitt AWG max. | Sechzehn |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 0,14 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 0,14 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 0,2 mm2 |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neunzigeCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert einsUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
