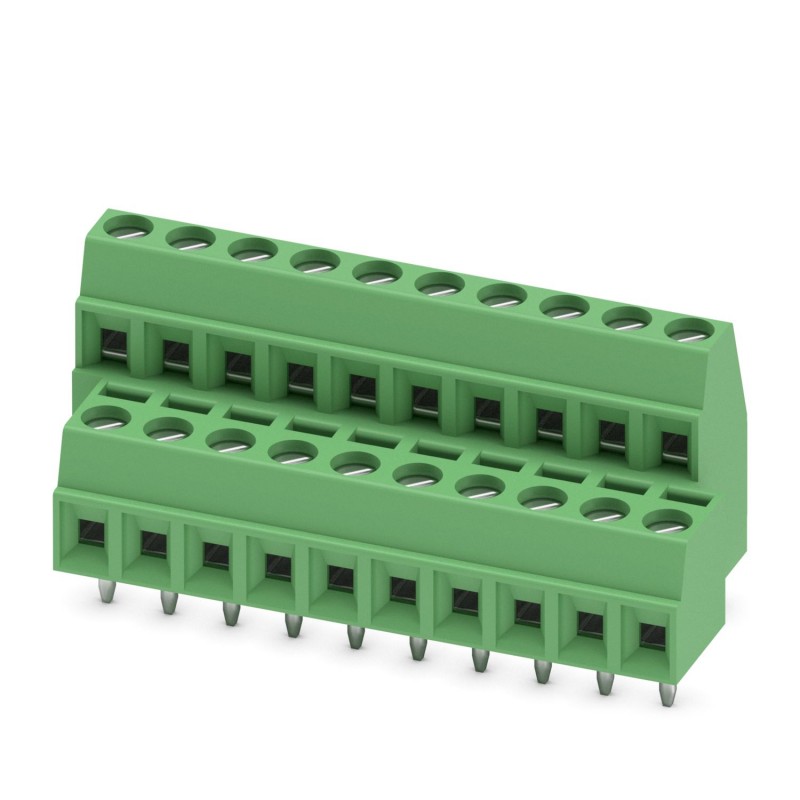

MKKDS 1/ 8-3,81 HOL 1989706 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MKKDS 1/ 8-3,81 HOL 1989706 PHOENIX CONTACT PCB терминальный блок

MKKDS 1/ 8-3,81 HOL

1989706

PHOENIX_CONTACT

50

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 8 А, номинальное напряжение (III/2): 200 В, номинальное сечение: 1 мм², Количество потенциалов: 16, Количество рядов: 2, Количество полюсов в ряду: 8, семейство изделий: MKKDS 1, шаг: 3,81 мм, Тип соединения: Винтовое соединение с тяговым капсюлем, монтаж: Пайка волной волны, Направление подключения драйвера/печатной платы: 0 °, цвет: зеленый, Расположение штифтов: Линейное расположение штифтов, Длина штифта [P]: 3,5 мм, Тип упаковки: В коробке

Клемма печатной платы, номинальный ток: 8 А, номинальное напряжение (III/2): 200 В, номинальное сечение: 1 мм2, количество потенциалов: 16, количество рядов: 2, количество полюсов в ряду: 8, семейство элементов: MKKDS 1, шаг: 3,81 мм, тип подключения: Винтовое соединение с тяговым капсюлем, метод винтового зажима: H0L Philipps-Recess с продольным пазом, монтаж: Пайка волной пайки, Направление подключения проводник/печатная плата: 0 °, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 3,5 мм, Количество контактов пайки на потенциал: 1, Тип упаковки: Коробочная

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион девятьсот восемьдесят девять тысяч семьсот шесть
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4017918944797
Вес / шт. (без упаковки)9.250 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Размеры

Длина [ л ]16.3 мм
Поле3.81 мм
Измерение26.67 мм
Ширина [ Вт ]32.38 мм
Высота17 мм
Высота [ ч ]16.2 мм
PIN припоя [П]3.5 мм
Диаметр отверстия1.1 мм

Общие

Ассортимент изделийMKKDS 1
Номинальное импульсное напряжение (III в/3)2,5 кв
Номинальное импульсное напряжение (III/2)об2,5 кв
Номинальное импульсное напряжение (II/2 с)2,5 кв
Номинальное напряжение (в III/3)160 в
Номинальное напряжение (III/2)об200 в
Номинальное напряжение (II/2 с)400 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН8 а
Номинальное поперечное сечение1 мм2
PIN припоя поверхности
Длина зачистки5 мм
Количество позицийВосемь
Винтовая резьбаМ2
Момент затяжки, мин.0.22 Нм
Момент затяжки макс.0.25 Нм

Данные соединения

Проводника сечение AWG в мин.Двадцать шесть
Проводника сечение AWG Макс.Шестнадцать
2 жилы одинакового сечения, сплошной мин.0,14 мм2
2 жилы одинакового сечения, сплошной Макс.0,5 мм2
2 жилы одинакового сечения, многожильный мин.0,14 мм2
2 жилы одинакового сечения, многожильный Макс.0,2 мм2

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Кул

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
