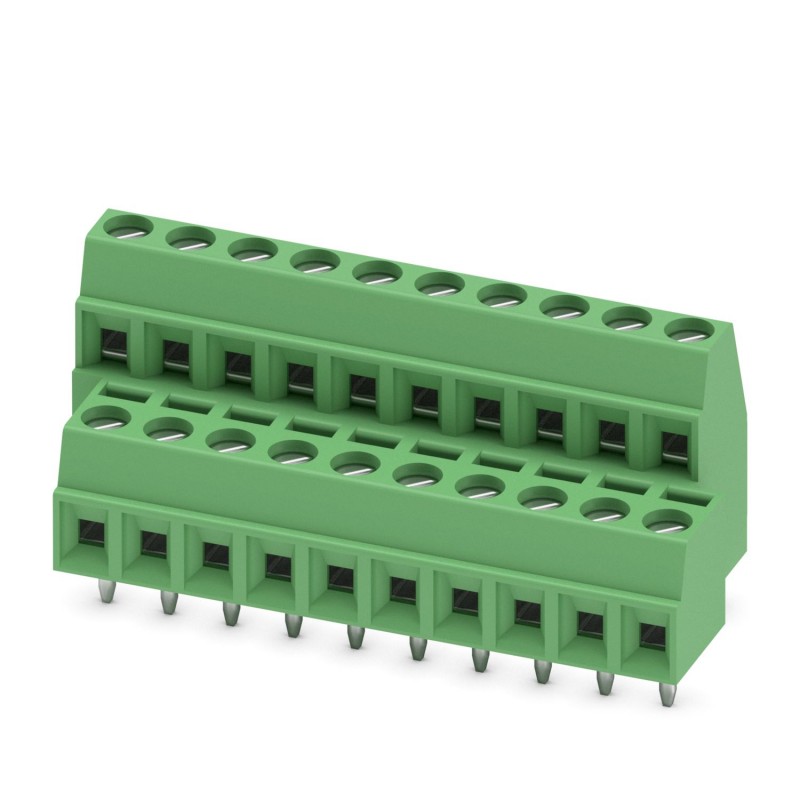

MKKDS 1/ 8-3,81 HOL 1989706 PHOENIX CONTACT Bornier PCB
MKKDS 1/ 8-3,81 HOL
1989706
PHOENIX_CONTACT
50
Bornier PCB
Bornier pour carte de circuit imprimé, courant nominal : 8 A, tension de dimensionnement (III/2) : 200 V, section nominale : 1 mm², Nombre de potentiels : 16, Nombre de rangées : 2, Nombre de pôles par rangée : 8, famille d’articles : MKKDS 1, pas : 3,81 mm, type de raccordement : Raccord à vis avec capsule de traction, montage : Soudure à la vague, Sens de raccordement pilote/carte de circuit imprimé : 0 °, couleur : vert, Disposition des broches : Disposition des goupilles linéaires, Longueur des goupilles [P] : 3,5 mm, type d’emballage : en boîte
Borne de carte de circuit imprimé, courant assigné : 8 A, tension nominale (III/2) : 200 V, section nominale : 1 mm2, nombre de potentiels : 16, nombre de rangées : 2, nombre de pôles par rangée : 8, famille d’articles : MKKDS 1, pas : 3,81 mm, type de raccordement : Raccord à vis avec capsule de traction, méthode de serrage : H0L Philipps-Rebut avec fente longitudinale, montage : soudure à la vague, sens de connexion conducteur/carte de circuit imprimé : 0 °, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,5 mm, nombre de broches de soudure par potentiel : 1, type d’emballage : en boîte
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million neuf cent quatre vingt neuf mille sept cent six |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4017918944797 |
| Poids par Pièce (hors emballage) | 9.250 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 16.3 mm |
|---|---|
| Hauteur | 3.81 mm |
| Dimension d'un | 26.67 mm |
| Largeur [ w ] | 32.38 mm |
| Hauteur | 17 mm |
| Hauteur [ h ] | 16.2 mm |
| Soudez les broches [P] | 3,5 mm |
| Diamètre du trou | 1.1 mm |
Général
| Une gamme d'articles | MKKDS 1 |
|---|---|
| Nominale tension de choc (III/3) | 2,5 kV |
| Nominale tension de choc (III/2) | 2,5 kV |
| Nominale tension de choc (II/2) | 2,5 kV |
| Tension assignée (III/3) | 160 V |
| Tension assignée (III/2) | 200 V |
| Tension assignée (II/2) | 400 V |
| Connexion en acc. avec la norme | FR-VDE |
| Courant Nominal j'N | 8 Un |
| Nominale de la section transversale | 1 mm2 |
| Soudez les broches de surface | |
| Dénudage des conducteurs | 5 mm |
| Nombre de postes | Huit |
| Filet de vis | M2 |
| Couple de serrage min | 0.22 Nm |
| Couple de serrage max | 0,25 Nm |
Les données de connexion
| Chef de section AWG min. | Vingt six |
|---|---|
| Chef de section AWG max. | Seize |
| 2 conducteurs de même section transversale, solide min. | 0,14 mm2 |
| 2 conducteurs de même section transversale, solide max. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin min. | 0,14 mm2 |
| 2 conducteurs de même section transversale, brin max. | 0.2 mm2 |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents neufeCl@ss 4.1Vingt sept million cents quarante et une mille cents neufeCl@ss 5.0Vingt sept million cents quarante et une mille cents quatre vingt dixeCl@ss 5.1Vingt sept million deux cent soixante et une mille centeCl@ss 6.0Vingt sept million deux cent soixante et une mille centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent un
UNSPSC 6.01Trente million deux cent onze mille huit cent unUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 11Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent trente deux
Datasheet - PDF
