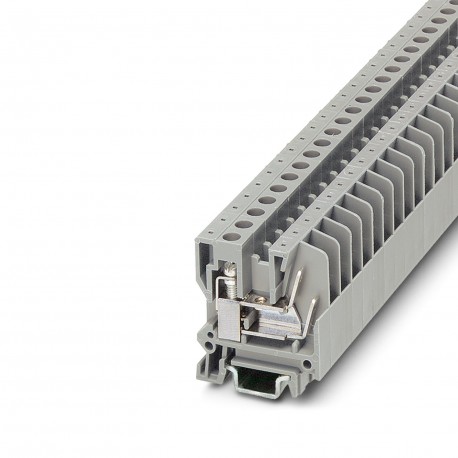

MBK 5/E-FS 1418073 PHOENIX CONTACT Mini-Durchgangsklemme
MBK 5/E-FS
1418073
PHOENIX_CONTACT
50
Mini-Durchgangsklemme
Miniklemme, Nennspannung: 500 V, Nennstrom: 16 A, 1. Etage, Anschluss links, Anschlussart: Schraubanschluss / Steckanschluss, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,2 mm² - 4 mm², Montage: NS 15, Farbe: grau
Minidurchgangsklemme, Nennspannung: 500 V, Nennstrom: 16 A, 1. Etage Anschluss links, Anschlussart: Schraub- / Steckanschluss, Bemessungsquerschnitt: 4 mm2, Querschnitt: 0,2 mm2 - 4 mm2, Montage: NS 15, Farbe: grau
Reihenklemmen > Durchgangs-Reihenklemme
Connectivity Industrieschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Miniklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 1,02 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 4 mm² |
| 1. Etage Anschluss links | |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,6 ... 0,8 Nm |
| Abisolierlänge | 8 mm |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel [AWG] | 24 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,25 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,25 mm² ... 2,5 mm² |
| Querschnitt mit Einlegebrücke starr | 2,5 mm² |
| Querschnitt mit Einlegebrücke flexibel | 1,5 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
| Nennstrom | 16 A |
| Belastungsstrom maximal | 16 A (bei 4 mm² Leiterquerschnitt) |
| Nennspannung | 500 V |
| Nennquerschnitt | 4 mm² |
| Breite | 6,2 mm |
| Deckelbreite | 1 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | HB |
| Isolierstoffgruppe | I |
| Isolierstoff | PA-F |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | NS 15 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-1418073-MBK 5/E-FS | 138 Kbytes |
|
