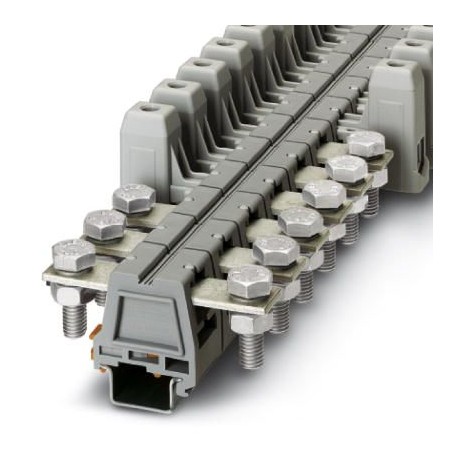

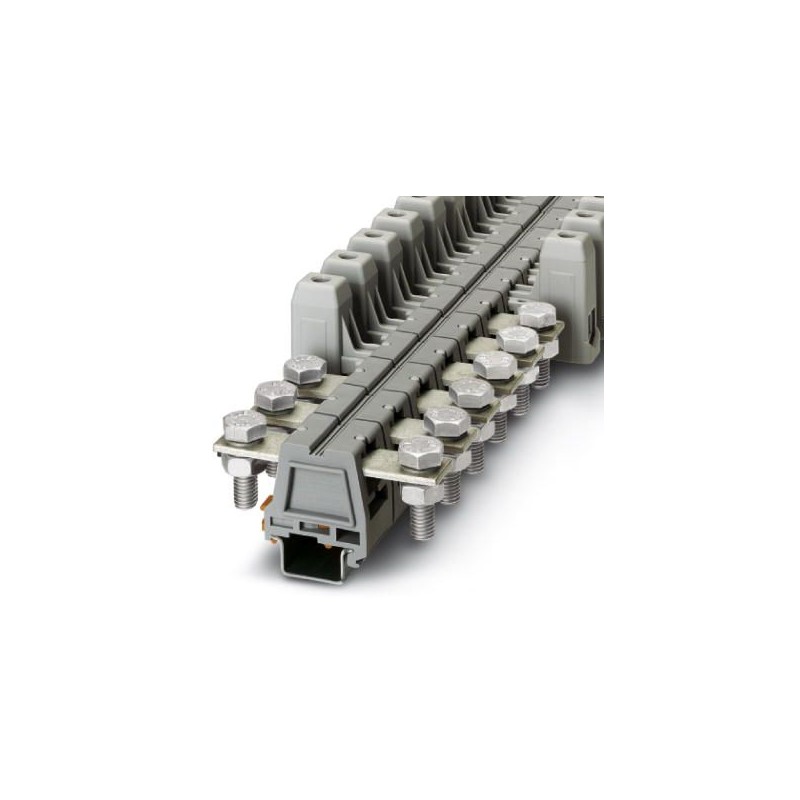

UHV 50-KH/AS 2130114 PHOENIX CONTACT Hochstromverbinder
UHV 50-KH/AS
2130114
PHOENIX_CONTACT
Hochstromverbinder
Connectivity Industrieschränke
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2130114 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 554 (C-1-2017) |
| GTIN | 4017918052898 |
| Gewicht pro Stück (exklusive Verpackung) | 171,030 g |
| Gewicht pro Stück (inklusive Verpackung) | 171,030 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | IN (Indien) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Nennquerschnitt | 50 mm² |
| Farbe | grau |
| Isolierstoff | PA-F |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | II |
| Maximale Verlustleistung bei Nennbedingung | 4,73 W |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Nennstrom IN | 150 A |
| Belastungsstrom maximal | 150 A (bei 50 mm² Leiterquerschnitt) |
| Nennspannung UN | 1000 V |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Offene Seitenwand | Nein |
Anschlussdaten
| Anschlussart | Bolzenanschluss |
|---|---|
| Hinweis | 2 Leiter Anschluss nur auf Seite der Klemmhülse |
| Leiterquerschnitt starr min | 25 mm² |
| Leiterquerschnitt starr max | 50 mm² |
| Leiterquerschnitt flexibel min. | 25 mm² |
| Leiterquerschnitt flexibel max. | 50 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 50 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 50 mm² |
| 2 Leiter gleichen Querschnitts starr min | 10 mm² |
| 2 Leiter gleichen Querschnitts starr max | 16 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 16 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 16 mm² |
| Kabelschuhanschluss gemäß Norm | DIN 46234 |
| Querschnitt Kabelschuhanschluss min | 6 mm² |
| Querschnitt Kabelschuhanschluss max | 50 mm² |
| Augendurchmesser min | 10,5 mm |
| Bolzendurchmesser | 10 mm |
| Schraubengewinde | M10 |
| Anzugsdrehmoment min | 25 Nm |
| Anzugsdrehmoment max | 30 Nm |
| Kabelschuhanschluss gemäß Norm | DIN 46235 |
| Querschnitt Kabelschuhanschluss min | 16 mm² |
| Querschnitt Kabelschuhanschluss max | 50 mm² |
| Augendurchmesser min | 10,5 mm |
| Bolzendurchmesser | 10 mm |
| Schraubengewinde | M10 |
| Anzugsdrehmoment min | 25 Nm |
| Anzugsdrehmoment max | 30 Nm |
| Kabelschuhanschluss gemäß Norm | DIN 46237 |
| Querschnitt Kabelschuhanschluss min | 6 mm² |
| Querschnitt Kabelschuhanschluss max | 6 mm² |
| Augendurchmesser min | 10,5 mm |
| Bolzendurchmesser | 10 mm |
| Schraubengewinde | M10 |
| Anzugsdrehmoment min | 25 Nm |
| Anzugsdrehmoment max | 30 Nm |
| Abisolierlänge | 26 mm |
| Schraubengewinde | M10 |
| Anzugsdrehmoment min | 25 Nm |
| Anzugsdrehmoment max | 30 Nm |
| Stromschiene | 20 mm x 3 mm |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr min | 16 mm² |
| Leiterquerschnitt starr max | 50 mm² |
| Leiterquerschnitt flexibel min. | 25 mm² |
| Leiterquerschnitt flexibel max. | 50 mm² |
| Leiterquerschnitt AWG min | 6 |
| Leiterquerschnitt AWG max | 1/0 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 50 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 50 mm² |
| 2 Leiter gleichen Querschnitts starr min | 10 mm² |
| 2 Leiter gleichen Querschnitts starr max | 16 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 16 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 16 mm² |
| Abisolierlänge | 26 mm |
| Schraubengewinde | M6 |
| Anzugsdrehmoment min | 6 Nm |
| Anzugsdrehmoment max | 8 Nm |
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| IEC 60947-7-1 | |
| IEC 60947-7-1 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-2130114-UHV 50-KH/AS | 158 Kbytes |
|
