OMRONSicherheitstechnik D4DL/DS/DH/DR/GL/NL/NH/NSD4NS-8FF D4NS0048D D4NS8FF OMRON Kunststoff-2NC/1S M20 2 einträge

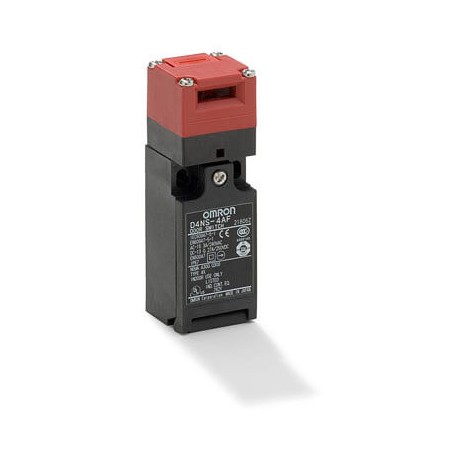

OMRON D4NS-8FF D4NS0048D D4NS8FF - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4NS-8FF D4NS0048D D4NS8FF OMRON Kunststoff-2NC/1S M20 2 einträge

Artikel-Nr.: D4NS-8FF

Code: D4NS0048D

Katalog-Zahl: D4NS8FF

Hersteller: OMRON

Beschreibung:

Kunststoff-2NC/1S M20 2 einträge
Kunststoff 2NC/1NA M20 2 Eingänge
Sicherheitsschalter für Schutztüren, 2 Kabeleinführungen M20, 2 Spätöffner + 1 Frühschließer

Kategorien:

  • Sensoren > Positionsschalter mit getrenntem Betätiger
  • OMRON > Sicherheitstechnik > D4DL/DS/DH/DR/GL/NL/NH/NS

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 42,22 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Features

Türschalter mit getrenntem Betätiger im Kunststoffgehäuse

Die D4NS-Serie umfasst zusätzlich zu den früheren Ausführungen mit zwei Kontakten (1 Öffner + 1 Schließer und 2 Öffner) neue Ausführungen mit drei Kontakten: 2 Öffner + 1 Schließer und 3 Öffner. Außerdem sind Ausführungen mit M12-Steckeranschluss oder Kabeleinführungen (z. B. M20) erhältlich.

  • Ausführungen mit drei Kontakten: 2 Öffner + 1 Schließer und 3 Öffner
  • Ausführungen mit zwei Kontakten: 1 Öffner + 1 Schließer und 2 Öffner
  • Ausführungen mit M12-Steckeranschluss
  • Die standardmäßige Goldauflage auf allen Kontakten sorgt für hohe Kontaktzuverlässigkeit.
  • Für Standard- und Mikrolasten gleichermaßen geeignet

Ordering information

Switches (with approved direct opening contacts)

Type

Contact configuration

Conduit opening/connector

Order code

1-conduit

Slow-action

1NC/1NO

M20

D4NS-4AF

2NC

M20

D4NS-4BF

2NC/1NO

M20

D4NS-4CF

3NC

M20

D4NS-4DF

Slow-action MBB contact

1NC/1NO

M20

D4NS-4EF

2NC/1NO

M20

D4NS-4FF

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting (horizontal)


D4DS-K3

Adjustable mounting
(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

300,000 operations min. for a resistive load of 10 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Direct opening force2

60 N min.

Direct opening travel2

10 mm min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Protection against electric shock

Class II (double insulation)

Pollution degree (operating environment)

3 (EN60947-5-1)

Contact gap

2×2 mm min

Conditional short-circuit current

100 A (EN60947-5-1)

Rated open thermal current (Ith)

10 A (EN60947-5-1)

Ambient temperature

Operating:-30°C to 70°C with no icing

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.

ETIM for 163115 Sensoren (EC002592)

MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertQuader
MerkmalsnameAusführung des Schaltglieds (EF003591)
MerkmalswertSchleichschaltglied
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP67
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertohne
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertKabeleinführung (metrisch)
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertohne
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertJa
MerkmalsnameZwangsöffnung (EF006694)
MerkmalswertNein
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert1
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385)
Merkmalswert3 A
MerkmalsnameAnzahl der sicherheitsgerichteten Hilfskontakte (EF006940)
Merkmalswert0
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386)
Merkmalswert0.27 A
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert2
MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert56 mm
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert30 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert88 mm
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-30 °C

DATASHEET - PDF

Titel
Größe
Typ
D4NS-8FF D4NS8FF D4NS0048D c128_d4ns_safety_door_switch_datasheet_de.pdf
1 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
