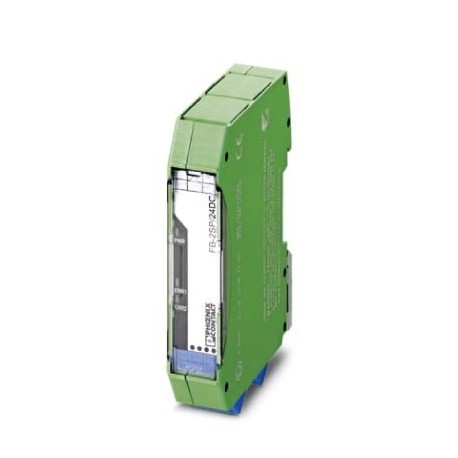

FB-2SP/24DC 2316352 PHOENIX CONTACT Gerätekoppler
FB-2SP/24DC
2316352
PHOENIX_CONTACT
Gerätekoppler
Foundation Fieldbus-Separator, um eigensicher in Zone 2 installieren zu können.
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2316352 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Katalogseite | Seite 513 (C-6-2017) |
| GTIN | 4055626088716 |
| Gewicht pro Stück (exklusive Verpackung) | 111,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 111,500 g |
| Zolltarifnummer | 85389099 |
| Herkunftsland | US (Vereinigte Staaten) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Schutzart | IP20 |
Allgemein
| Einbaulage | auf waagerechter Tragschiene NS 35 nach EN 60715 |
|---|---|
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Nettogewicht | 111,5 g |
| Farbe | grün |
| Fieldbus Foundation | FF-846 |
Versorgung
| Versorgungsspannungsbereich | 9 V DC ... 30 V DC |
|---|---|
| Leiterquerschnitt flexibel max. | 0,20 mm² |
| Leiterquerschnitt flexibel min. | 2,50 mm² |
| Leiterquerschnitt starr max | 0,20 mm² |
| Leiterquerschnitt starr min | 2,50 mm² |
| Leiterquerschnitt flexibel AWG max | 12 |
| Leiterquerschnitt flexibel AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt AWG min | 24 |
Serielle Schnittstelle
| Schnittstelle 1 | Foundation Fieldbus und PROFIBUS PA-Segment |
|---|---|
| Anzahl der Ports | 2 |
| Anschlussart | Steckbarer COMBICON-Schraubanschluss für jeden Stichabgriff |
| Abschlusswiderstand | über FB-ET/E |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| Ausgangsnennspannung | ≤ 32 V (Pro Stichabgriff) |
| Maximaler Ausgangsstrom | 35 mA (pro Kanal) |
| 50 mA (je Modul) | |
| Induktivität Li | 4 µH (Stichabgriffe) |
| Max. Ausgangsspannung Uo | 23,56 V DC (Stichabgriffe) |
Sicherheitstechnische Daten
| Max. Ausgangsspannung Uo | 23,56 V DC (Stichabgriffe) |
|---|---|
| Max. Ausgangsstrom Io | 40,9 mA (Stichabgriffe) |
| Max. Ausgangsleistung Po | 0,964 W (Stichabgriffe) |
| max. äußere Kapazität Co | 60 nF |
| Zusatztext | Stichabgriffe |
| max. äußere Induktivität Lo | 250 µH |
| Zusatztext | Stichabgriffe |
| ATEX | Sira 13ATEX4016; II 3(3)G Ex nA [ic] IIC T4 Gc |
| IECEx | IECEx SIR 13.0001X; Ex nA [ic] IIC T4 Gc |
| CSA, USA / Kanada | Class I, Div. 2, Groups A, B, C, D; Ex nA[ic] IIC T4 Gc Class I, Zone 2; AEx nA[ic] IIC T4 Gc |
Normen und Bestimmungen
| Art der Prüfung | Korrosionswiderstand gemäß ANSI-ISA 71.04-1985 - Schweregrad G3 |
|---|---|
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | Störfestigkeit gegen gedämpfte Sinusschwingungen gemäß IEC 61000-4-12 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | Trockene Wärme gemäß IEC 61131-2 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | Feuchte Wärme gemäß IEC 61131-2 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | Schock- und Vibration gemäß EN 61131-2 und EN 50178 |
| IEC 61158-2 | |
| Schock | 15g, 11 ms |
| Vibration (Betrieb) | 1g, 10 Hz ... 150 Hz |
| Fieldbus Foundation | FF-846 |
| ATEX | Sira 13ATEX4016; II 3(3)G Ex nA [ic] IIC T4 Gc |
| IECEx | IECEx SIR 13.0001X; Ex nA [ic] IIC T4 Gc |
| CSA, USA / Kanada | Class I, Div. 2, Groups A, B, C, D; Ex nA[ic] IIC T4 Gc Class I, Zone 2; AEx nA[ic] IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
