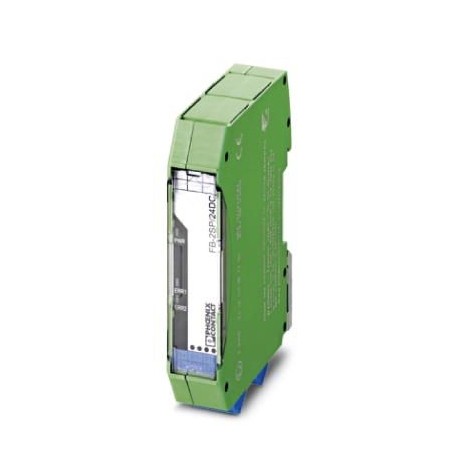

FB-2SP/24DC 2316352 PHOENIX CONTACT Acoplador de equipamentos
FB-2SP/24DC
2316352
PHOENIX_CONTACT
Acoplador de equipamentos
Separador Foundation Fieldbus para poder instalar intrinsecamente com segurança na Zona 2.
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2316352 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 513 (C-6-2017) |
| GTIN | 4055626088716 |
| Peso por unidade (exclusive embalagem) | 111,500 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | US (Estados Unidos) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (não condensado) |
| Grau de proteção | IP20 |
Geral
| Posição de montagem | sobre trilho de fixação horizontal NS 35 conforme EN 60715 |
|---|---|
| Instrução de montagem | sobre trilhos padrão NS 35 conforme EN 60715 |
| Peso líquido | 111,5 g |
| Cor | verde |
| Fieldbus Foundation | FF-846 |
Alimentação
| Faixa de tensão de alimentação | 9 V DC ... 30 V DC |
|---|---|
| Bitola do condutor flexível máx. | 0,20 mm² |
| Bitola do condutor flexível mín. | 2,50 mm² |
| Perfil do condutor rígido máx. | 0,20 mm² |
| Perfil do condutor rígido mín. | 2,50 mm² |
| Bitola do condutor flexível AWG máx. | 12 |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor AWG mín. | 24 |
Interface serial
| Interface 1 | Segmento Fieldbus Foundation e PROFIBUS PA |
|---|---|
| Quantidade de portas | 2 |
| Tipo de conexão | Conexão a parafuso plugável COMBICON para cada soquete de ramificação |
| Resistor de terminação | através de FB-ET/E |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Tensão nominal de saída | ≤ 32 V (Por ramificação) |
| Máxima corrente de saída | 35 mA (por canal) |
| 50 mA (por módulo) | |
| Indutância Li | 4 µH (Captadores de ponto) |
| Máx. tensão de saída Uo | 23,56 V DC (Captadores de ponto) |
Dados técnicos de segurança
| Máx. tensão de saída Uo | 23,56 V DC (Captadores de ponto) |
|---|---|
| Máx. corrente de saída Io | 40,9 mA (Captadores de ponto) |
| Máx. potência de saída Po | 0,964 W (Captadores de ponto) |
| máx. capacidade externa Co | 60 nF |
| Texto adicional | Captadores de ponto |
| máx. indutância externa Lo | 250 µH |
| Texto adicional | Captadores de ponto |
| ATEX | Sira 13ATEX4016; II 3(3)G Ex nA [ic] IIC T4 Gc |
| IECEx | IECEx SIR 13.0001X; Ex nA [ic] IIC T4 Gc |
| CSA, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D; Ex nA[ic] IIC T4 Gc Class I, Zone 2; AEx nA[ic] IIC T4 Gc |
Normas e disposições
| Tipo de teste | Resistência à corrosão conforme ANSI-ISA 71.04-1985 - grau de severidade G3 |
|---|---|
| Denominação | Normas / Determinações |
| Normas / Determinações | Imunidade a interferência contra ondas senoidais atenuadas conforme IEC 61000-4-12 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor seco conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor úmido conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Choque e vibração conforme EN 61131-2 e EN 50178 |
| IEC 61158-2 | |
| Choque | 15g, 11 ms |
| Vibração (funcionamento) | 1g, 10 Hz ... 150 Hz |
| Fieldbus Foundation | FF-846 |
| ATEX | Sira 13ATEX4016; II 3(3)G Ex nA [ic] IIC T4 Gc |
| IECEx | IECEx SIR 13.0001X; Ex nA [ic] IIC T4 Gc |
| CSA, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D; Ex nA[ic] IIC T4 Gc Class I, Zone 2; AEx nA[ic] IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
