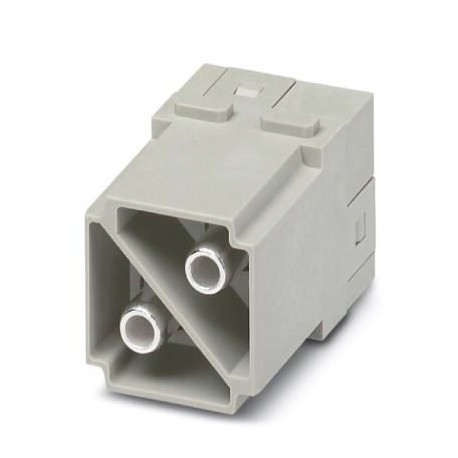

HC-M-HS-MOD-ST 1605000 PHOENIX CONTACT Kontakteinsatzmodul
HC-M-HS-MOD-ST
1605000
PHOENIX_CONTACT
Kontakteinsatzmodul
Industrielle Steckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1605000 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 553 (C-4-2015) |
| GTIN | 4017918893293 |
| Gewicht pro Stück (exklusive Verpackung) | 69,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 70,100 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Elektrische Kennwerte
| Bemessungsspannung (III/3) | 1000 V |
|---|---|
| Bemessungsstrom | 100 A |
| Bemessungsstoßspannung | 8 kV |
| Steckgesicht | 2 |
Mechanische Kennwerte
| Anschlussquerschnitt | 16 mm² ... 35 mm² (Die Querschnittsangabe bezieht sich auf den geometrischen Querschnitt der eingesetzten Leitung) |
|---|---|
| Anschlussquerschnitt AWG | 4 ... 2 |
| Abisolierlänge der Einzelader | 13 mm |
| Anzugsdrehmoment | 6 Nm (16 mm²) |
| 7 Nm (25 mm²) | |
| 8 Nm (35 mm²) | |
| Aderdurchmesser inkl. Isolation | 11,4 mm |
| Innensechskant | SW 4 |
| Steckzyklen | ≥ 500 |
| Minimale Gehäusehöhe | 72 mm |
Allgemein
| Hinweis | Für HEAVYCON-Gehäuse HC-B6 bis B48 (Gehäusehöhe min. 72 mm), Gelenkhalterahmen HC-M-MHR... erforderlich, Axialanschluss für 4 mm Innensechskantschlüssel |
|---|---|
| Serie | HC-M-HS |
| Anzahl der Modulplätze | 2 |
| Anschlusstechnik | Axialschraubanschluss |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Montagehinweis | - HC-Gehäuse h >= 72 mm einsetzen. - Anschluss der Adern mit 4 mm Innensechskantschlüssel - Axialschraubanschluss nur für flexible Adern - Steckverbindungen dürfen nur last-/ spannungslos betätigt werden |
| Hinweis zur Axialanschlusstechnik Die angegebenen Leiterquerschnitte beziehen sich auf den geometrischen Querschnitt der eingesetzten Leitung. Der Einsatz von Leitungen, deren geometrischer Querschnitt stark vom Nennquerschnitt der Leitung abweicht, ist vor Einsatz zu prüfen. Der Anschlussraum der Axialschraubtechnik ist für feindrähtige Leitungen gemäß VDE 0295 Klasse 5 ausgelegt. Abweichende Leitungsaufbauten (z. Bsp Klasse 6 Leitungen) sind vor Einsatz zu prüfen. Montagehinweis Vor Montagebeginn ist sicherzustellen, dass die Kegelschraube vollständig zurückgedreht (Kammer ist geöffnet) ist. Ein Verdrillen der Leitungen ist nicht gestattet. Die Adern sind bis zum Anschlag in die Kontaktkammer zu schieben (bis die Isolation am Kontakt anliegt). Ader in Position halten und mit Imbusschlüssel festziehen. Das gebrauchte Aderende ist vor einem erneuten Anschluss abzuschneiden. Das Nachziehen der Anschlussschraube ist, zur Vermeidung von Litzenbruch, nur einmal gestattet. |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
