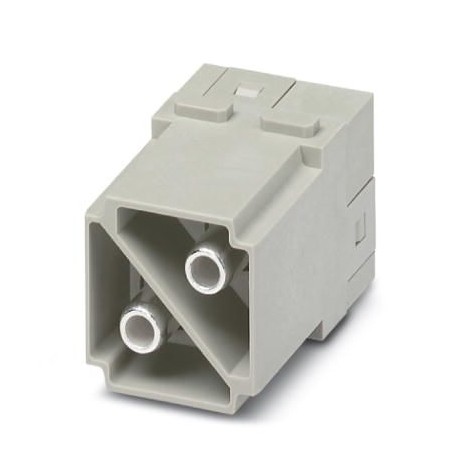

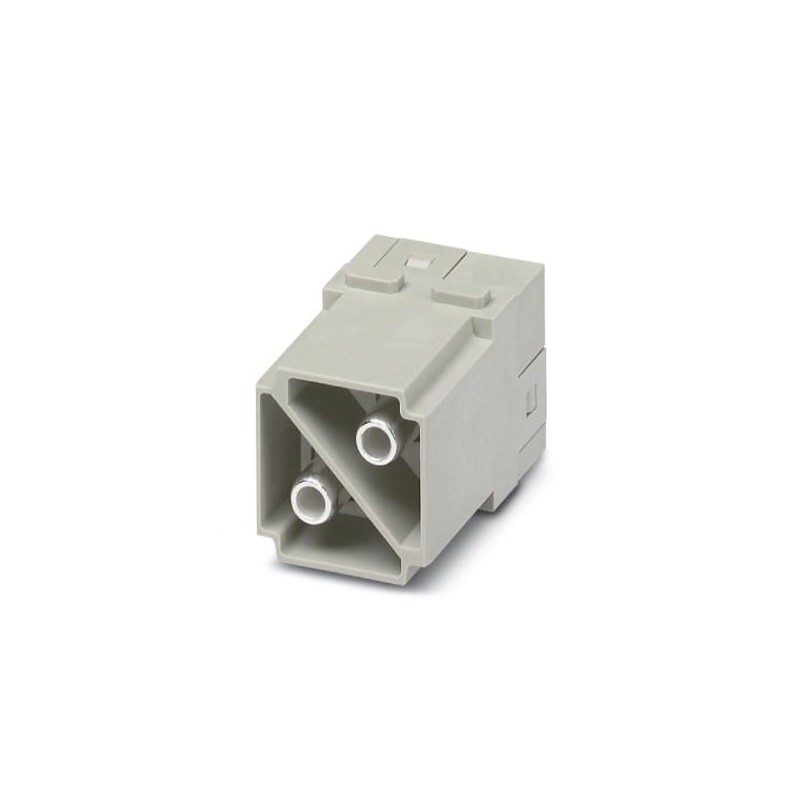

HC-M-HS-MOD-ST 1605000 PHOENIX CONTACT Módulo de insertos de contactos
Referencia: HC-M-HS-MOD-ST
Código: 1605000
Fabricante: PHOENIX_CONTACT
Descripción:
Módulo de insertos de contactos
Categorías:
- PHOENIX_CONTACT > Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
- Más Información
- Opiniones
* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.
Ir al producto alternativo:HC-M-02-AT-M-351417392
Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
Datos mercantiles
| Clave de pedido | 1605000 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ACB - |
| Página del catálogo | Página 553 (C_4_2015) |
| EAN | 4017918893293 |
| Peso por unidad (sin incluir el embalaje) | 69,900 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 1000 V |
|---|---|
| Corriente asignada | 100 A |
| Tensión transitoria de dimensionamiento | 8 kV |
| Cara de enchufe | 2 |
Datos mecánicos
| Sección de conexión | 16 mm² ... 35 mm² (La sección transversal especificada se refiere a la sección geométrica del cable empleado.) |
|---|---|
| Sección de conexión AWG | 4 ... 2 |
| Longitud a desaislar del conductor individual | 13 mm |
| Par de apriete | 6 Nm (16 mm²) |
| 7 Nm (25 mm²) | |
| 8 Nm (35 mm²) | |
| Diámetro de conductor incl. aislamiento | 11,4 mm |
| Hexágono interior | SW 4 |
| Ciclos de enchufe | ≥ 500 |
| Altura mínima de carcasa | 72 mm |
Generalidades
| Observación | Para cajas HEAVYCON HC-B6 a B48 (altura de la caja mín. 72 mm), marco de sujeción articulado HC-M-MHR... necesario, conexión axial para llave Allen de 4 mm |
|---|---|
| Serie | HC-M-HS |
| Cantidad de los puestos de módulo | 2 |
| Técnica de conexión | Conexión por tornillo axial |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | - Utilizar carcasa HC con h >= 72 mm - Conexión de los conductores con llave Allen de 4 mm - Conexión por tornillo axial solo para conductores flexibles - Las conexiones enchufables deben accionarse sólo sin carga/tensión |
| Observación acerca de la técnica de conexión axial Las secciones de conductor indicadas se refieren a la sección geométrica del cable empleado. Debe comprobarse antes de su empleo la utilización de cables cuya sección geométrica difiera considerablemente de la sección nominal del cable. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables flexibles conforme a VDE 0295 clase 5. Las construcciones de líneas que difieran (p. ej. cables de clase 6) deberán comprobarse antes de su uso. Indicación de montaje Antes de iniciar el montaje es necesario asegurarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Deben deslizarse los conductores en la cámara de contacto hasta el tope (hasta que el aislamiento tope con el contacto). Sujetar el conductor en posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los finales de conductor ya utilizados. Solo se permite reapretar el tornillo de conexión una vez (para evitar que se rompan las trenzas). |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
