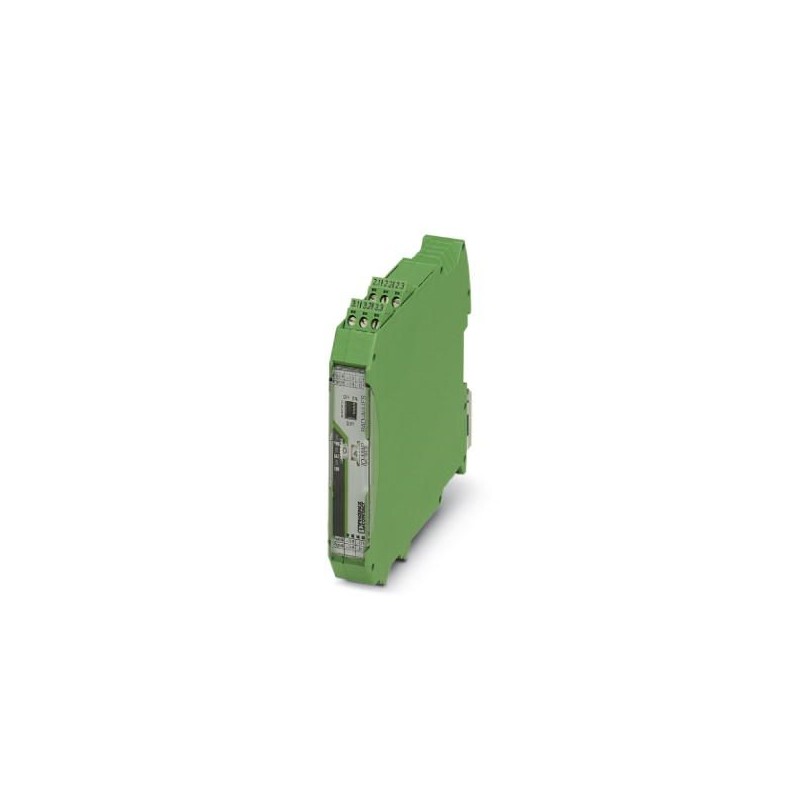

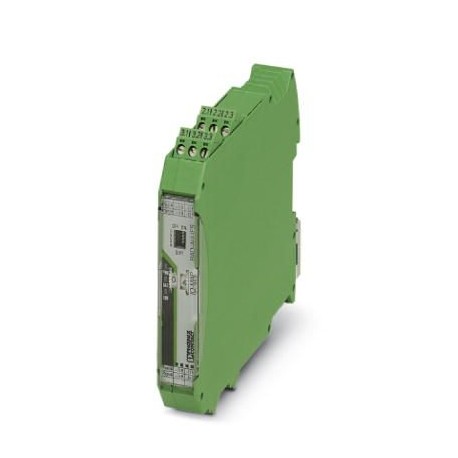

RAD-AI4-IFS 2901537 PHOENIX CONTACT I/O-Erweiterungsmodul
RAD-AI4-IFS
2901537
PHOENIX_CONTACT
I/O-Erweiterungsmodul
Radioline: I/O-Erweiterungsmodul, 4 analoge Stromeingänge (0/4 mA ... 20 mA)
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2901537 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Katalogseite | Seite 462 (C-6-2017) |
| GTIN | 4046356610476 |
| Gewicht pro Stück (exklusive Verpackung) | 203,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 210,600 g |
| Zolltarifnummer | 85177000 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (>55 °C Derating) |
| -40 °F ... 158 °F (>131 °F Derating) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 85 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 20 % ... 85 % |
| Höhenlage | 2000 m |
| Vibration (Betrieb) | nach IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Schock | 16g, 11 ms |
Allgemein
| Überspannungskategorie | II |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Verschmutzungsgrad | 2 |
| Material Gehäuse | PA 6.6-FR |
| Brennbarkeitsklasse nach UL 94 | V0 |
| MTTF | 771 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag)) |
| 351 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag)) | |
| 136 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std pro Tag)) |
Versorgung
| Versorgungsspannungsbereich | 19,2 V DC ... 30,5 V DC (Tragschienen-Busverbinder) |
|---|---|
| Stromaufnahme maximal | ≤ 120 mA (@24 VDC, @ 25°C) |
| Transientenüberspannungsschutz | Ja |
Analoge Eingänge
| Anzahl der Eingänge | 4 |
|---|---|
| Eingangssignal Strom | 0 mA ... 20 mA (einstellbar über DIP-Schalter) |
| 4 mA ... 20 mA (einstellbar über DIP-Schalter) | |
| Eingangssignal Strom maximal | 22 mA |
| Eingangswiderstand Stromeingang | < 70 Ω |
| Genauigkeit | ≤ 0,02 % (bei 25 °C) |
| Temperaturkoeffizient typisch | 0,0025 %/K (bei -40 °C ... +70 °C) |
| Versorgungsspannung | ≥ 12 V DC (für passive Sensoren (über Klemme PWR1, +I1)) |
| Auflösung | 16 Bit |
| Schutzbeschaltung | Kurzschlussschutz, Überlastschutz |
Galvanische Trennung
| Analoge I/O | 50 V (Bemessungsisolationsspannung (jeweils zwischen den Analogen Eingängen / Versorgung TBUS, Verstärkte Isolierung nach EN 61010)) |
|---|
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Abisolierlänge | 7 mm |
| Anzugsdrehmoment | 0,6 Nm |
| Schraubengewinde | M3 |
Statusanzeige
| Statusanzeige | LED grün (Versorgungsspannung, PWR) |
|---|---|
| LED grün (Buskommunikation, DAT) | |
| LED rot (Peripheriefehler, ERR) |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Normbezeichnung | EMV-Richtlinie 2014/30/EU |
| Normen/Bestimmungen | EN 61000-6-2 |
| Normbezeichnung | EMV-Richtlinie 2014/30/EU |
| Normen/Bestimmungen | EN 61000-6-4 |
| Normbezeichnung | Ex- Richtlinie (ATEX) |
| Normen/Bestimmungen | EN 60079-0 |
| Normbezeichnung | Ex- Richtlinie (ATEX) |
| Normen/Bestimmungen | EN-60079-15 |
| Störabstrahlung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Schock | 16g, 11 ms |
| Vibration (Betrieb) | nach IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, USA / Kanada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Schadgastest | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Set-Inhalt
Klassifikationen
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Eingang, Strom (EF003204) | Nein |
| Eingang, Spannung (EF003205) | Nein |
| Eingang, Widerstand (EF003206) | Nein |
| Eingang, Widerstandsthermometer (EF003207) | Nein |
| Eingang, Thermoelement (EF003208) | Nein |
| Eingangssignal konfigurierbar (EF003209) | Nein |
| Ausgang, Strom (EF003212) | Nein |
| Ausgang, Spannung (EF003213) | Nein |
| Ausgangssignal konfigurierbar (EF003214) | Nein |
| Anzahl der analogen Eingänge (EF001994) | 0 |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Analoge Eingänge konfigurierbar (EF008518) | Nein |
| Analoge Ausgänge konfigurierbar (EF008519) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 17.6 mm |
| Höhe (EF000040) | 113.02 mm |
| Tiefe (EF000049) | 113.6 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2901537-RAD-AI4-IFS | 914 Kbytes |
|
