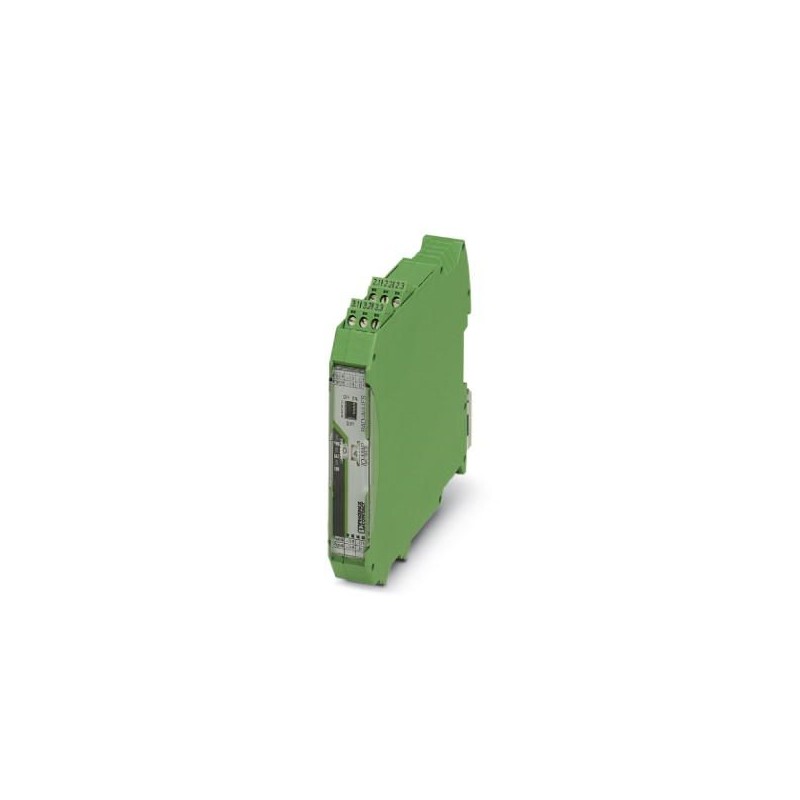

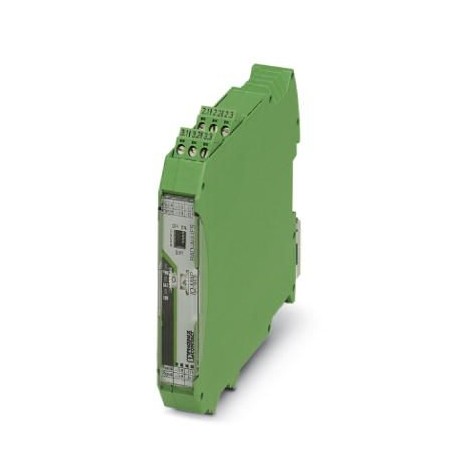

RAD-AI4-IFS 2901537 PHOENIX CONTACT Module d'extension E/S
Référence: RAD-AI4-IFS
Code: 2901537
Fabricant: PHOENIX_CONTACT
Description:
Module d'extension E/S
Radioline : module d’extension d’E/S, 4 entrées de courant analogiques (0/4 mA ... 20 mA)
Catégories:
- Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique
- PHOENIX_CONTACT > Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Données commerciales
| Code de commande | 2901537 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 462 (C-6-2017) |
| GTIN | 4046356610476 |
| Poids par pièce (hors emballage) | 0,204 KGM |
| Numéro du tarif douanier | 85177000 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Derating à partir de 55°C) |
| -40 °F ... 158 °F (Derating à partir de 131 °F) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Humidité de l'air admissible (service) | 20 % ... 85 % |
| Humidité de l'air admissible (stockage/transport) | 20 % ... 85 % |
| Altitude | 2000 m |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Choc | 16g, 11 ms |
Généralités
| Catégorie de surtension | II |
|---|---|
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
| Degré de pollution | 2 |
| Matériau du boîtier | PA 6.6-FR |
| Classe d'inflammabilité selon UL 94 | V0 |
| MTTF | 771 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 351 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| 136 Années (Standard Telcordia, température 40 °C, cycle de travail 100 % (7 jours par semaine, 24h/24)) |
Alimentation
| Plage de tension d'alimentation | 19,2 V DC ... 30,5 V DC (Connecteur sur profilé) |
|---|---|
| Courant max. absorbé | ≤ 120 mA (@24 VDC, @ 25°C) |
| Protection contre les transitoires | Oui |
Entrées analogiques
| Nombre d'entrées | 4 |
|---|---|
| Signal d'entrée courant | 0 mA ... 20 mA (réglable via commutateurs DIP) |
| 4 mA ... 20 mA (réglable via commutateurs DIP) | |
| Signal d'entrée courant maximal | 22 mA |
| Résistance d'entrée entrée courant | < 70 Ω |
| Précision | ≤ 0,02 % (à 25 °C) |
| Coefficient de température typ. | 0,0025 %/K (à -40 °C ... +70 °C) |
| Tension d'alimentation | ≥ 12 V DC (pour capteurs passifs (via borne PWR1, +I1)) |
| Résolution | 16 Bit |
| Circuit de protection | Protection contre les courts-circuits et contre les surcharges |
Isolation galvanique
| E/S analogiques | 50 V (Tension assignée d'isolement (entre les entrées analogiques / alimentation TBUS, isolation renforcée selon EN 61010)) |
|---|
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Couple de serrage | 0,6 Nm |
| Filetage vis | M3 |
Affichage d'état
| Affichage d'état | LED verte (tension d'alimentation, PWR) |
|---|---|
| LED verte (communication de bus, DAT) | |
| LED rouge (erreur périphérique, ERR) |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/Prescriptions | EN 61000-6-2 |
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/Prescriptions | EN 61000-6-4 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/Prescriptions | EN 60079-0 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/Prescriptions | EN 60079-15 |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Choc | 16g, 11 ms |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Connecteur sur profilé pour montage sur profilé. Universel pour boîtiers TBUS. Contacts or, 5 pôles.
Classifications
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
ETIM for 2901537 Commande industrielle API (EC001596)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueEntrée, courant (EF003204)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEntrée, tension (EF003205)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEntrée, résistance (EF003206)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEntrée, thermomètre à résistance (EF003207)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEntrée, thermo-élément (EF003208)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSignal d'entrée configurable (EF003209)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie, courant (EF003212)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie, tension (EF003213)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSignal de sortie configurable (EF003214)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'entrées analogiques (EF001994)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'entrées numériques (EF001995)
Valeur de la caractéristique0
Nom de la caractéristiqueEntrées analogiques configurables (EF008518)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSorties analogiques configurables (EF008519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueRaccordement au bus de champ possible sur coupleur de bus séparé (EF004002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique17.6 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique113.02 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique113.6 mm
FICHE TECHNIQUE - PDF
Titre
Taille
Type
914 Kbytes
35 Mbytes
Derniers commentaires de nos clients
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
5/5 merci beaucoup
— sotitradim 29/11/2025 11:12
Évaluation du client:
Produit:SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON...
4/5 a,azing to use it
— B rahul 04/10/2025 08:05
Évaluation du client:
Produit:661601 LEGRAND URA21LED 70LM 1H IP42 NP
4/5 Amazing to use it
— B rahul 04/10/2025 08:04
Évaluation du client:
Produit:661601 LEGRAND URA21LED 70LM 1H IP42 NP
