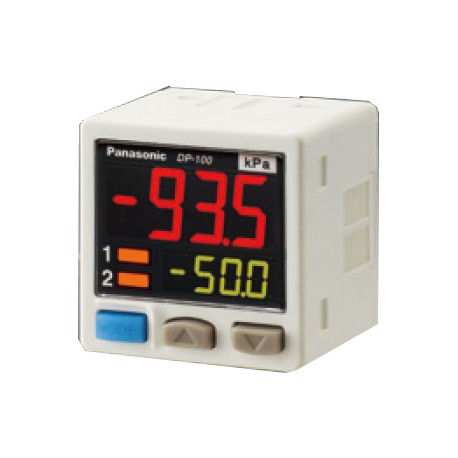

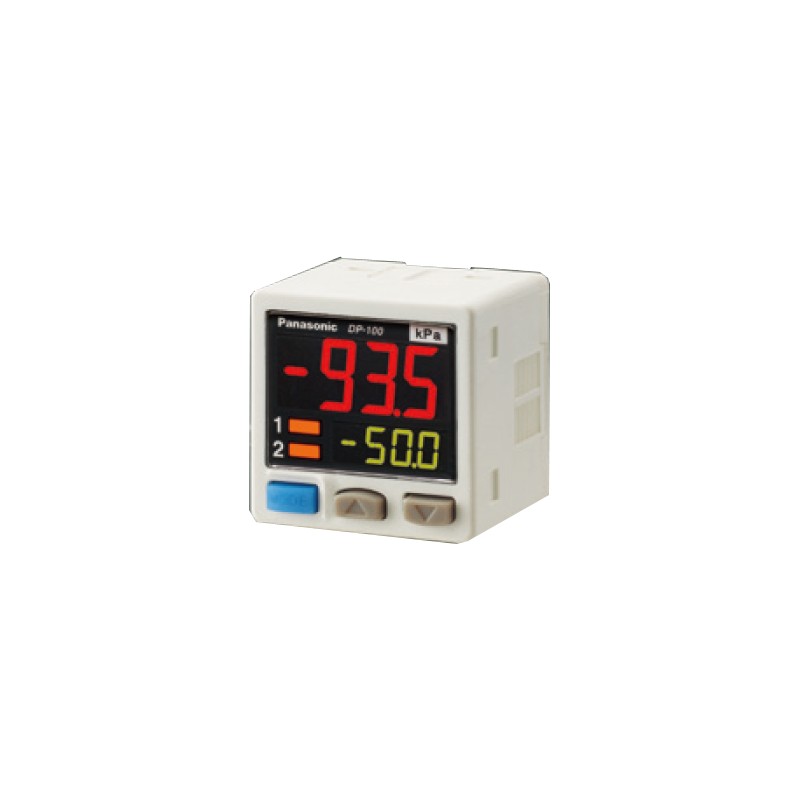

UDP101EP DP101EP DP-101-E-P PANASONIC Drucksensor, -1 bis 1bar, PNP, M5 und G1/8, Anschluss, Kabel 2m
UDP101EP
DP101EP
DP-101-E-P
PANASONIC
Drucksensor, -1 bis 1bar, PNP, M5 und G1/8, Anschluss, Kabel 2m
Dualer digitaler Druckregler der DP100-Serie, Typ EUROPE, Standard, -100 bis 100 kPa, PNP
Pressure sensors - PANASONIC > DP100 dual display pressure sensor - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Produktnummer | DP-101-E-P |
| Teilenummer | DP-101-E-P |
| Produkt | Digitaler Drucksensor mit zwei Displays [für Gas] |
| Details | Standard-Druckanschlusstyp |
| Produktname | Digitaler Drucksensor mit zwei Displays [für Gas] DP-100 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | DP-101-E-P |
| Teilenummer | DP-101-E-P |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Art des Drucks | Überdruck |
| Nenndruckbereich | -100,0 bis +100,0 kPa |
| Eingestellter Druckbereich | -101,0 bis +101,0 kPa -1.030 bis +1.030 kgf/cm2 -1,010 bis +1,010 bar -14,64 bis +14,64 psi -757 bis +757 mmHg -29,8 bis 29,8 inHg |
| Beständigkeit des Drucks | 500 kPa |
| Anwendbare Flüssigkeit | Nicht korrosives Gas |
| Versorgungsspannung | 12 bis 24 V DC ±10 % Restwelligkeit P-P 10 % oder weniger |
| Stromverbrauch | Normaler Betrieb : 720 mW oder weniger (Stromaufnahme 30 mA oder weniger bei 24 V Versorgungsspannung) ECO-Modus : 480 mW oder weniger bei STD (Stromaufnahme 20 mA oder weniger bei 24 V Versorgungsspannung) 360 mW oder weniger bei FULL (Stromaufnahme 15 mA oder weniger bei 24 V Versorgungsspannung) |
| Vergleichende Produktion | <PNP-Ausgang> PNP-Open-Collector-Transistor - Maximaler Quellenstrom : 100 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Vergleichsausgang und +V) - Restspannung : 2 V oder weniger (bei 100 mA Quellenstrom) |
| Vergleichende Ausgabe: Ausgangsbetrieb | NO / NC (wählbar durch Tastenbetätigung) |
| Vergleichende Ausgabe: Ausgabemodi | EASY-Modus / Hysterese-Modus / Fensterkomparator-Modus |
| Vergleichende Leistung : Hysterese | Mindestens 1 Ziffer (variabel) (jedoch 2 Ziffern bei Verwendung der psi-Einheit) |
| Vergleichende Ausgabe: Wiederholbarkeit | ±0,1 % v.E. (innerhalb von ±2 Ziffern) |
| Vergleichende Ausgabe: Reaktionszeit | 2,5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1.000 ms, 5.000 ms, wählbar durch Tastenbetätigung |
| Vergleichende Ausgabe: Kurzschlussschutz | Verbunden |
| Externer Eingang | - |
| Analoger Spannungsausgang | - |
| Analoger Stromausgang | - |
| Anzeigen | 4 Ziffern + 4 Ziffern 3-farbiges LCD-Display (Bildwiederholfrequenz des Bildschirms: 250 ms, 500 ms, 1.000 ms, wählbar durch Tastenbetätigung) |
| Anzeige : Anzeigbarer Druckbereich | -101,0 bis +101,0 kPa -1.030 bis +1.030 kgf/cm2 -1,010 bis +1,010 bar -14,64 bis +14,64 psi -757 bis +757 mmHg -29,8 bis 29,8 inHg |
| Indikator | Orangefarbene LED (Betriebsanzeige für Vergleichsausgang 1, Betriebsanzeige für Vergleichsausgang 2 : Leuchtet auf, wenn jeder Vergleichsausgang eingeschaltet ist) |
| Schutz | SCHUTZART 40 (IEC) |
| Umgebungstemperatur | -10 bis +50 °C+14 bis +122 °F, Lagerung : -10 bis +60 °C+14 bis +140 °F |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit (keine Taukondensation oder Vereisung zulässig), Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Isolationswiderstand | 50 MΩ oder mehr mit 500 V DC-Megger zwischen allen miteinander verbundenen Versorgungsklemmen und dem Gehäuse |
| Rüttelfestigkeit | 10 bis 500 Hz Frequenz, 3 mm0,118 Zolldoppelte Amplitude oder maximale Beschleunigung 196 m/s2, in X-, Y- und Z-Richtung für jeweils zwei Stunden (bei Montage der Schalttafel: 10 bis 150 Hz Frequenz, 0,75 mm0,030 ZollAmplitude oder maximale Beschleunigung 49 m/s2, in X-, Y- und Z-Richtung für jeweils zwei Stunden) |
| Stoßfestigkeit | 100 m/s2Beschleunigung (ca. 10 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Temperatureigenschaften | Innerhalb von ±0,5 % F.S. (bei +20 °C+68 °F) |
| Druckanschluss | M5 Innengewinde + G 1/8 Außengewinde |
| Material | Gehäuse : PBT (glasfaserverstärkt), LCD-Display : Acryl, Druckanschluss : Edelstahl (SUS303), Befestigungsgewindeteil : Messing (vernickelt), Schalterteil : Silikonkautschuk |
| Connecting-Methode | Verbinder |
| Kabellänge | Gesamtlänge bis zu 100 m328.084 Fuß(weniger als 30 m98.425 ftbei CE-Kennzeichnung) ist mit 0,3 mm2oder mehr Kabel |
| Gewicht | Nettogewicht: ca. 40 g, Bruttogewicht: ca. 130 g |
| Zubehör | CN-14A-C2 (Stecker angeschlossenes Kabel 2 m6.562 Fuß): 1 Stk. (ausgenommen M8-Steckverbindertyp) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
