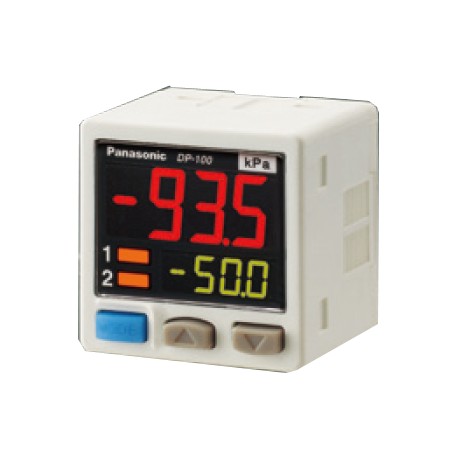

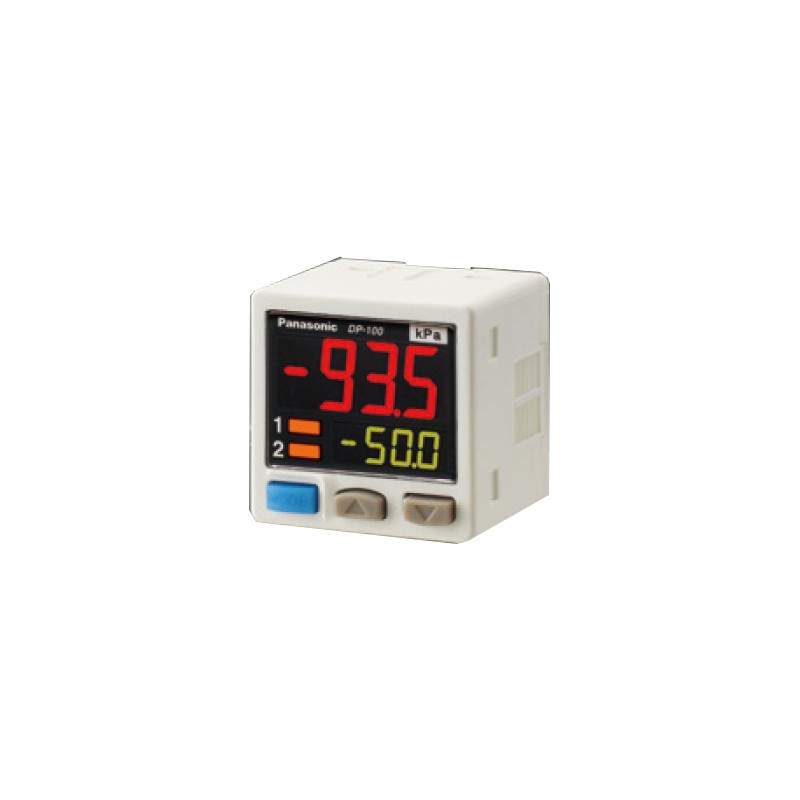

UDP101EP DP101EP DP-101-E-P PANASONIC Capteur de pression, de -1 à 1 bar, PNP, M5 et G1/8, connecteur, câble..
UDP101EP
DP101EP
DP-101-E-P
PANASONIC
Capteur de pression, de -1 à 1 bar, PNP, M5 et G1/8, connecteur, câble de 2m
Régulateur de pression numérique double série DP100 type EUROPE, standard, -100 à 100KPa, PNP
Pressure sensors - PANASONIC > DP100 dual display pressure sensor - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Numéro de produit | DP-101-E-P |
| Numéro de pièce | DP-101-E-P |
| produit | Capteur de pression numérique à double affichage [pour gaz] |
| Détails | Type d’orifice de pression standard |
| Nom du produit | Capteur de pression numérique à double affichage [pour gaz] DP-100 |
| Article | Spécifications |
|---|---|
| Numéro de produit | DP-101-E-P |
| Numéro de pièce | DP-101-E-P |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Type de pression | Pression manométrique |
| Plage de pression nominale | -100,0 à +100,0 kPa |
| Plage de pression de consigne | -101,0 à +101,0 kPa -1.030 à +1.030 kgf/cm2 -1,010 à +1,010 bar -14,64 à +14,64 psi -757 à +757 mmHg -29,8 à 29,8 inHg |
| Résistance à la pression | 500 kPa |
| Fluide applicable | Gaz non corrosif |
| Tension d’alimentation | 12 à 24 V CC ±10 % Ondulation P-P 10 % ou moins |
| Consommation d’énergie | Fonctionnement normal : 720 mW ou moins (consommation de courant 30 mA ou moins à une tension d’alimentation de 24 V) Mode ECO : 480 mW ou moins à STD (consommation de courant 20 mA ou moins à une tension d’alimentation de 24 V) 360 mW ou moins à FULL (consommation de courant 15 mA ou moins à une tension d’alimentation de 24 V) |
| Résultats comparatifs | <Sortie PNP> Transistor à collecteur ouvert PNP - Courant source maximum : 100 mA - Tension appliquée : 30 V DC ou moins (entre la sortie comparative et +V) - Tension résiduelle : 2 V ou moins (à 100 mA de courant source) |
| Sortie comparative : Opération de sortie | NO / NC (sélectionnable par touche) |
| Sortie comparative : Modes de sortie | Mode EASY / Mode hystérésis / Mode comparateur de fenêtre |
| Résultats comparatifs : Hystérésis | Minimum 1 chiffre (variable) (cependant, 2 chiffres lors de l’utilisation de l’unité psi) |
| Résultat comparatif : Répétabilité | ±0,1 % P.S. (à ±2 chiffres) |
| Résultats comparatifs : Temps de réponse | 2,5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1 000 ms, 5 000 ms, sélectionnable par touche |
| Sortie comparative : Protection contre les courts-circuits | Incorporé |
| Entrée externe | - |
| Sortie de tension analogique | - |
| Sortie de courant analogique | - |
| montrer | Écran LCD 3 couleurs à 4 chiffres + 4 chiffres (Taux de rafraîchissement de l’affichage : 250 ms, 500 ms, 1 000 ms, sélectionnable par touche) |
| Affichage : Plage de pression affichable | -101,0 à +101,0 kPa -1.030 à +1.030 kgf/cm2 -1,010 à +1,010 bar -14,64 à +14,64 psi -757 à +757 mmHg -29,8 à 29,8 inHg |
| Indicateur | Orange LED (Indicateur de fonctionnement de sortie comparative 1, indicateur de fonctionnement de sortie comparative 2 : S’allume lorsque chaque sortie comparative est allumée) |
| Protection | IP40 (IEC) |
| Température ambiante | -10 à +50 °C+14 à +122 °F, Stockage : -10 à +60 °C+14 à +140 °F |
| Humidité ambiante | 35 à 85 % HR (pas de condensation de rosée ni de givrage autorisés), Stockage : 35 à 85 % HR |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier |
| Résistance d’isolation | 50MΩ ou plus avec un moteur 500 V DC entre toutes les bornes d’alimentation connectées entre elles et le boîtier |
| Résistance aux vibrations | Fréquence 10 à 500 Hz, 3 mm0,118 podouble amplitude ou accélération maximale 196 m/s2, dans les directions X, Y et Z pendant deux heures chacune (lorsque le panneau est monté : fréquence de 10 à 150 Hz, 0,75 mm0,030 poamplitude ou accélération maximale 49 m/s2, dans les directions X, Y et Z pendant deux heures chacune) |
| Résistance aux chocs | 100 m/s2accélération (10 G environ) dans les directions X, Y et Z trois fois chacune |
| Caractéristiques de température | À ±0,5 % FS (à +20 °C+68 °F) |
| Orifice de pression | Filetage femelle M5 + filetage G 1/8 mâle |
| matériel | Boîtier : PBT (fibre de verre renforcée), Ecran LCD : Acrylique, Port de pression : Acier inoxydable (SUS303), Pièce filetée de montage : Laiton (nickelé), Pièce interrupteur : Caoutchouc de silicone |
| Méthode de connexion | connecteur |
| Longueur du câble | Longueur totale jusqu’à 100 m328,084 pi(moins de 30 m98,425 piedsconformément au marquage CE) est possible avec 0,3 mm2, ou plus, câble |
| poids | Poids net : 40 g environ, Poids brut : 130 g environ |
| accessoires | CN-14A-C2 (Câble attaché au connecteur 2 m6,562 pi) : 1 pièce. (à l’exclusion du connecteur enfichable M8) |
