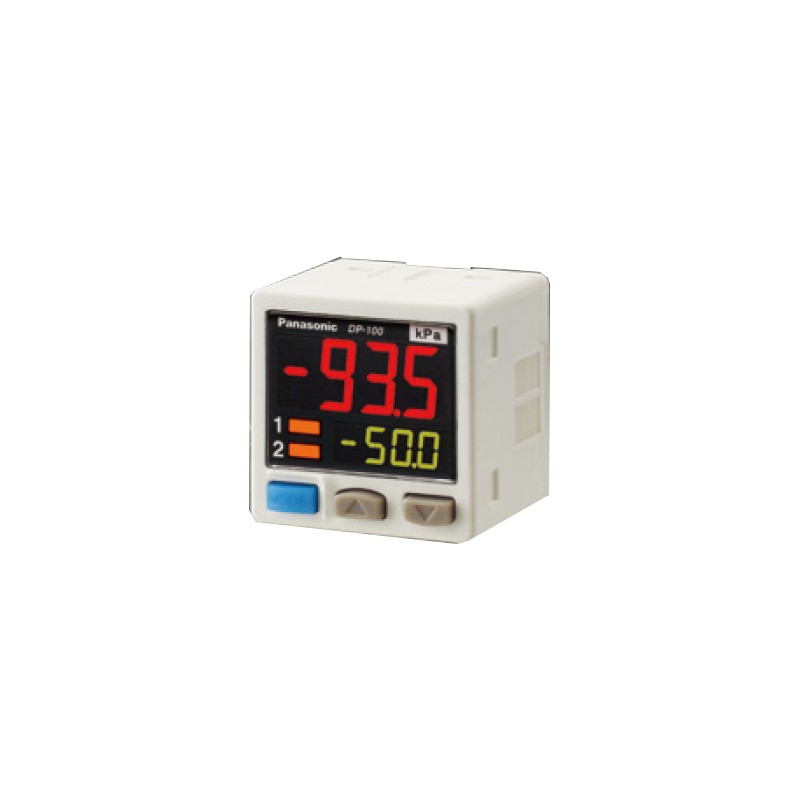

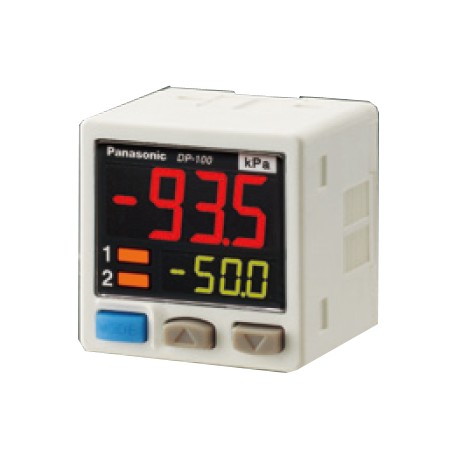

UDP101EP DP101EP DP-101-E-P PANASONIC Датчик давления, -1 до 1бар, ПНП, M5 и G1/8, разъем, кабель 2М
UDP101EP
DP101EP
DP-101-E-P
PANASONIC
Датчик давления, -1 до 1бар, ПНП, M5 и G1/8, разъем, кабель 2М
Двойной цифровой регулятор давления серии DP100 типа EUROPE, стандартный, от -100 до 100 кПа, PNP
Датчики давления - PANASONIC > DP100 датчик давления с двумя дисплеями - PANASONIC
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PANASONIC
обычно покупают вместе
▲Best sellers
▲Описание
▲| Номер продукта | ДП-101-Э- |
| Номер детали | ДП-101-Э- |
| продукт | Цифровой датчик давления с двумя дисплеями [для газа] |
| Подробности | Стандартный тип напорного порта |
| Название продукта | Цифровой датчик давления с двумя дисплеями [для газа] DP-100 |
| Пункт | Спецификации |
|---|---|
| Номер продукта | ДП-101-Э- |
| Номер детали | ДП-101-Э- |
| Соответствие директиве по маркировке CE | Директива по электромагнитной совместимости, Директива RoHS |
| Тип давления | Манометрическое давление |
| Диапазон номинального давления | От -100,0 до +100,0 кПа |
| Диапазон заданного давления | -101,0 до +101,0 кПа -1.030 до +1.030 кгс/см2 От -1,010 до +1,010 бар От -14,64 до +14,64 фунта на кв. дюйм -757 до +757 мм рт.ст. от -29,8 до 29,8 дюйма рт.ст. |
| Устойчивость к давлению | 500 кПа |
| Применимая жидкость | Некоррозионный газ |
| напряжение питания | От 12 до 24 В постоянного тока ±10 % пульсаций P-P 10 % или менее |
| Энергопотребление | Нормальная эксплуатация : 720 мВт или менее (потребляемый ток 30 мА или менее при напряжении питания 24 В) Режим ECO : 480 мВт или менее при стандартном уровне (потребляемый ток 20 мА или менее при напряжении питания 24 В) 360 мВт или менее при ПОЛНОМ (потребляемый ток 15 мА или менее при напряжении питания 24 В) |
| Сравнительный объем производства | <Вывод PNP> Транзистор с открытым коллектором PNP - Максимальный ток источника: 100 мА - Приложенное напряжение: 30 В постоянного тока или менее (между сравнительным выходом и +В) - Остаточное напряжение: 2 В или менее (при токе источника 100 мА) |
| Сравнительный вывод : Операция вывода | NO / NC (выбирается с помощью клавиши) |
| Сравнительный выход: режимы вывода | Режим EASY / Режим гистерезиса / Режим компаратора окон |
| Сравнительный результат : Гистерезис | Минимум 1 цифра (переменная) (однако 2 цифры при использовании единиц измерения psi) |
| Сравнительный результат: повторяемость | ±0,1 % Ф.С. (в пределах ±2 цифр) |
| Сравнительные результаты : Время отклика | 2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс, 100 мс, 250 мс, 500 мс, 1 000 мс, 5 000 мс, выбирается по нажатию клавиши |
| Сравнительная производительность : Защита от короткого замыкания | Корпорация |
| Внешний вход | - |
| Аналоговый выход напряжения | - |
| Аналоговый токовый выход | - |
| дисплей | 4-х разрядный + 4-разрядный 3-цветный ЖК-дисплей (Частота обновления дисплея: 250 мс, 500 мс, 1 000 мс, выбирается нажатием клавиши) |
| Дисплей: Отображаемый диапазон давления | -101,0 до +101,0 кПа -1.030 до +1.030 кгс/см2 От -1,010 до +1,010 бар От -14,64 до +14,64 фунта на кв. дюйм -757 до +757 мм рт.ст. от -29,8 до 29,8 дюйма рт.ст. |
| Индикатор | Оранжевый светодиод (Индикатор операции сравнительного выпуска 1, индикатор операции сравнительного выпуска 2: загорается, когда каждый сравнительный выход включен) |
| Защита | IP40 (IEC) |
| температура окружающей среды | от -10 до +50 °C+14 до +122 °F, Хранение: от -10 до +60 °Cот +14 до +140 °F |
| Влажность окружающей среды | Относительная влажность от 35 до 85 % (не допускается конденсация росы или обледенение), хранение: от 35 до 85 % относительной влажности |
| Устойчивость к напряжению | 1 000 В переменного тока в течение одной минуты между всеми клеммами питания, соединенными вместе, и корпусом |
| Сопротивление изоляции | 50 МОм или более с напряжением 500 В постоянного тока между всеми клеммами питания, соединенными вместе, и корпусом |
| Устойчивость к вибрациям | Частота от 10 до 500 Гц, 3 мм0.118 дюймадвойная амплитуда или максимальное ускорение 196 м/с2, в направлениях X, Y и Z в течение двух часов каждый (при монтаже панели: частота от 10 до 150 Гц, 0,75 мм0.030 дюймаамплитуда или максимальное ускорение 49 м/с2, в направлениях X, Y и Z в течение двух часов каждый) |
| Ударопрочность | 100 м/с2ускорение (прибл. 10 G) в направлениях X, Y и Z три раза каждое |
| Температурные характеристики | В пределах ±0,5 % F.S. (при +20 °С+68 °Ф) |
| Напорный порт | Внутренняя резьба M5 + наружная резьба G 1/8 |
| материал | Корпус: PBT (армированный стекловолокном), ЖК-дисплей: акрил, Напорный порт: нержавеющая сталь (SUS303), Монтажная резьбовая часть: Латунь (никелированная), Переключающая часть: Силиконовая резина |
| Способ подключения | соединитель |
| Длина кабеля | Общая длина до 100 м328.084 фут(менее 30 м98.425 футовпри соответствии маркировке CE) возможно с 0,3 мм2или более кабель |
| вес | Вес нетто: около 40 г, вес брутто: около 130 г. |
| принадлежности | CN-14A-C2 (Соединительный кабель 2 м6.562 фут): 1 шт. (за исключением типа штекерного разъема M8) |
