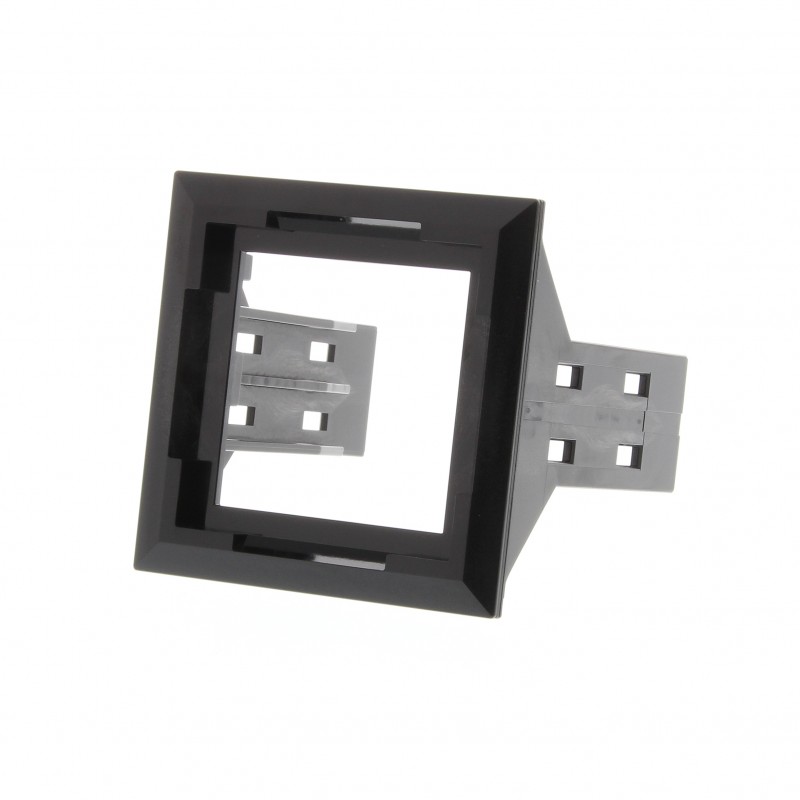

Y92F-45 Y92F2009A Y92F45 OMRON Adapter für schalttafeleinbau

Digitaler Temperaturregler (Basismodell)
E5CN/E5CN-U (48 x 48 mm)
Neuer Basis-Temperaturregler in 48 x 48 mm Bauform mit erweiterten Funktionen und verbesserter Leistung. Verbesserte Anzeigegenauigkeit und Funktion für die vorbeugende Wartung.
• Anzeigegenauigkeit
Thermoelementeingang: ±0,3 % des Istwerts
(vorherige Modelle: ±0,5 %)
Pt 100-Eingang: ±0,2 % des Istwerts (vorherige Modelle: ±0,5 %) Analogeingang: ±0,2 % des Skalenendwerts
(vorherige Modelle: ±0,5 %)
• Neue E5CN-U-Modelle (Modelle für Sockelmontage) mit
Analogeingängen und stetigen Stromausgängen.
• Eine Istwert/Sollwert-Statusanzeigefunktion ermöglicht den Wechsel zwischen Istwert- und Sollwertanzeige sowie dem Status
des Temperaturreglers (auto/manuell, RUN/STOP und Alarme).
48 × 48 mm
E5CN
48 × 48 mm
E5CN-U
Siehe Sicherheitshinweise auf Seite 18.
• Vorbeugende Wartung für Relais mit EIN/AUS-Zähler für den Regelausgang.
E/A-Hauptfunktionen
E5CN
Ereigniseingänge
• Ohne
• Zwei
Zweizeilige Anzeige: Istwert und Sollwert Vierstellige 11-Segment-Anzeige
Sensoreingänge
• Universaleingänge für Thermoelemente/Pt100 (Modelle mit Temperatureingängen)
• Analogeingänge Strom/Spannung
(Modelle mit Analogeingängen)
Anzeigegenauigkeit
• Thermoelementeingang: ±0,3 % des Istwerts
• Pt-Eingang: ±0,2 % des Istwerts
• Analogeingang: ±0,2 % des Skalenendwerts
Regelausgang 2
• Ohne
• Spannungsausgang
(schaltend)
(zur Halbleiterrelais- Ansteuerung)
Regelausgang 1
• Relaisausgang
2 Zusatzausgänge
• Umschaltung auto/manuell
• Statusanzeige des Temperaturreglers
• Funktion „Einfaches Programm”
• Regelausgangs-Gesamt-Taktanzahl-Alarm
• Istwert-Änderungsraten-Alarm
• Modelle mit optionaler
RS-485-Kommunikation
Messungs- und Regelungsansprechzeit
• 250 ms
• Spannung (schaltend, zur Ansteuerung von
Halbleiterrelais)
• Stromausgang (stetig)
• Hybrid-Relaisausgang mit langer Lebensdauer
Dieses Datenblatt dient als Richtlinie zur Auswahl von Produkten. Lesen Sie vor dem Einsatz des Produkts die Sicherheitshinweise und sonstige Informationen zum Betrieb in den folgenden Benutzerhandbüchern.
E5CN/E5AN/E5EN Bedienerhandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H156) E5CN/E5AN/E5EN Kommunikationshandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H158)
Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 1
