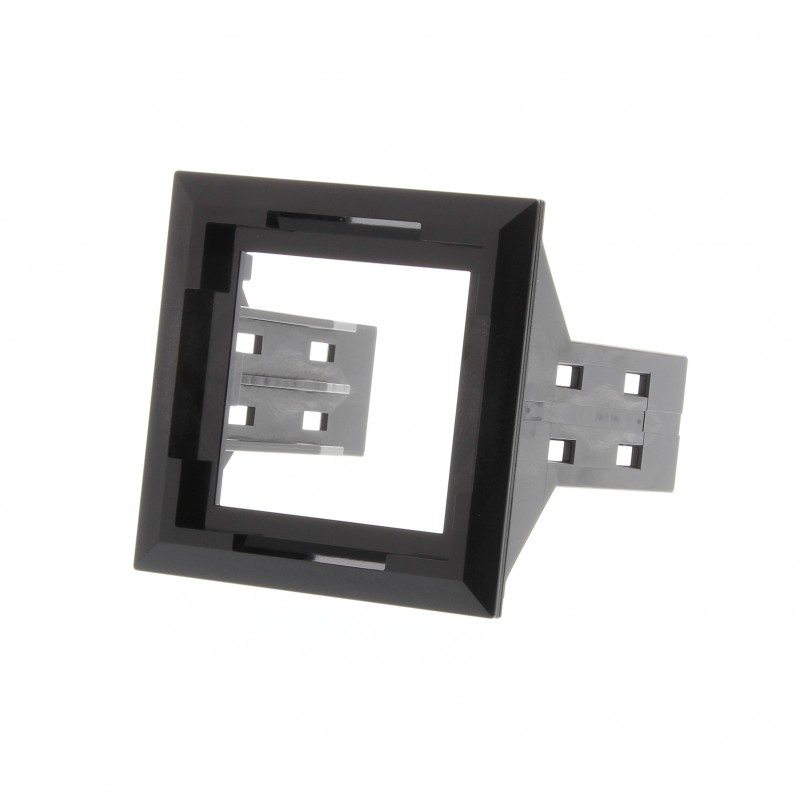

Y92F-45 Y92F2009A Y92F45 OMRON Adaptador para montaje en panel

Controlador de temperatura digital básico
E5CN/E5CN-U (48 x 48 mm)
Nuevo controlador de temperatura básico de 48 x 48 mm con funciones y rendimiento mejorados. Precisión de indicación y función de mantenimiento preventivo mejoradas
• Precisión de indicación
Entrada de termopar: ±0,3% de PV (modelos anteriores: ±0,5%) Entrada de Pt: ±0,2% de PV (modelos anteriores: ±0,5%)
Entrada analógica: ±0,2% de FS (modelos anteriores: ±0,5%)
• Nuevos modelos E5CN-U (enchufables) con entradas analógicas y salidas de corriente.
• Configuración de una función de visualización del estado de PV/SV
para alternar entre el display de PV o SV y el estado del controlador de temperatura (auto/manual, RUN/STOP y alarmas).
48 × 48 mm
E5CN
48 × 48 mm
E5CN-U
Consulte las Precauciones de Seguridad
en la página 18.
• Mantenimiento preventivo de relés que utilizan un contador con los estados ON/OFF de salida de control.
Funciones principales de E/S
E5CN
Entradas de evento
• Ninguna
• Dos
Visualización en 2 líneas: PV y SV
Pantalla de visualización de
4 dígitos y 11 segmentos
Entradas de sensor
• Entradas de termopar/Pt universales
(Modelos con entradas de temperatura)
• Entradas analógicas de corriente/tensión
(Modelos con entradas analógicas)
Precisión de indicación
• Entrada de termopar: ±0,3% de PV
• Entrada de Pt: ±0,2% de PV
• Entrada analógica: ±0,2% FS
Salida de control 2
• Ninguna
• Salida de tensión
(para SSR)
Salida de control 1
• Salida de relé
2 salidas auxiliares
• Conmutación auto/manual
• Display del estado del controlador de temperatura
• Función de programa simple
• Alarma de recuento ON/OFF de la salida de control
• Alarma de velocidad de cambio de PV
• Modelos opcionales disponibles con comunicaciones RS-485
Período de muestreo y actualización de control
• 250 ms
• Salida de tensión (para SSR)
• Salida de corriente
• Salida de relé de larga vida (híbrido)
Esta hoja de datos se ofrece como guía para seleccionar los productos. Asegúrese de consultar en los siguientes manuales de usuario las precauciones de aplicación y otra información necesaria para la operación antes de intentar utilizar el producto.
Manual de usuario de los controladores de temperatura digitales E5CN/E5AN/E5EN de tipo básico (Cat. No. H156)
Manual de comunicaciones de los controladores de temperatura digitales E5CN/E5AN/E5EN de tipo básico (Cat. No. H158)
Controlador de temperatura digital básico E5CN/E5CN-U 1
